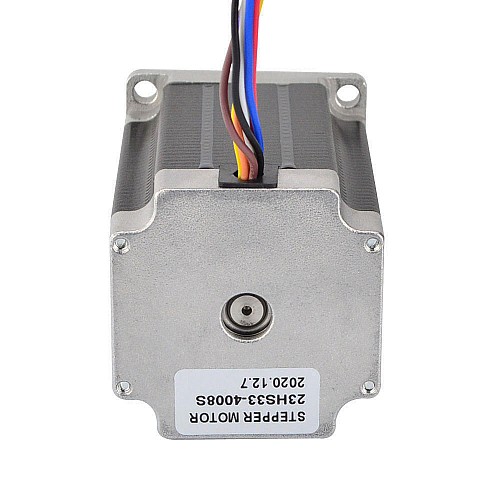

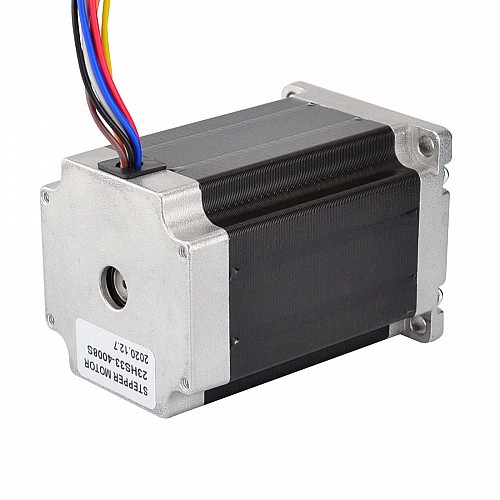

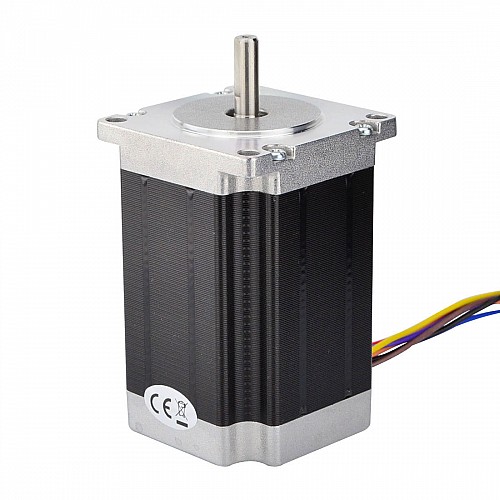

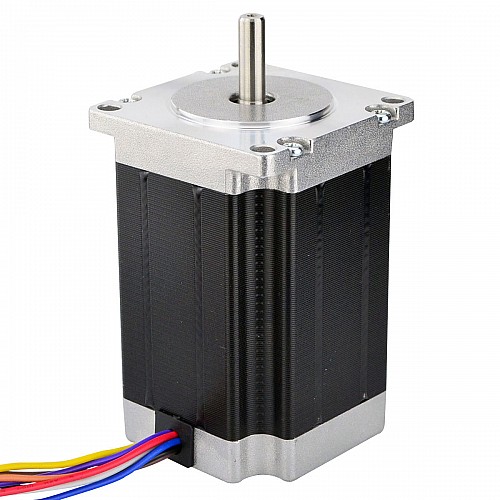

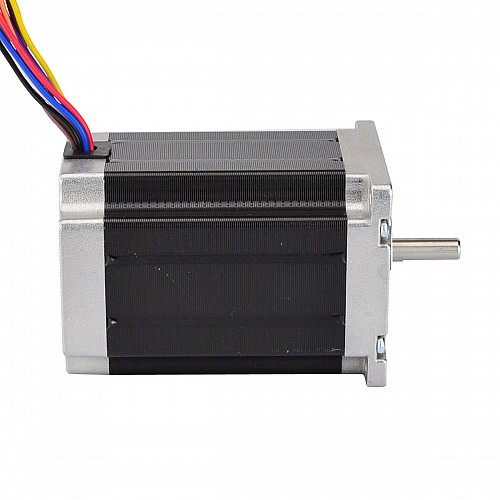

Nema 23 Bipolar 1.8Grad 2.83Nm(400oz.in) 4A 57x57x84mm 8 Drähte

Bestseller

Nema 23 Bipolar 1.8Grad 2.83Nm(400oz.in) 4A 57x57x84mm 8 Drähte

3 Bewertungen - + Bewertung

$28,21

5 + $26,89

10 + $25,68

50 + $24,57

100 + $23,56

Auf Lager: 200
Modell: 23HS33-4008S
Bruttogewicht: 1.36kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Dieser Nema-23-Schrittmotor mit einem Schrittwinkel von 1,8 Grad, einer Kabellänge von 500mm und einer Größe von 57 x 57 x 84mm verfügt über 8 Drähte, die drei Anschlussmöglichkeiten haben: Unipolar oder Bipolar (seriell) oder Bipolar (parallel), Sie können einen beliebigen Typ wählen Es wird erwartet, dass das Drehmoment 2,0Nm(283oz.in) bei unipolarem Anschluss und 2,83 Nm (400 oz.in) bei bipolarem Anschluss erreicht.

Elektrische Spezifikation

Hersteller-Teilenummer: 23HS33-4008S
Motor-Typ: Unipolar/Bipolar
Schrittwinkel: 1.8deg
Haltedrehmoment (bipolar): 2.83Nm(400oz.in)
Haltedrehmoment (unipolar): 2.0Nm(283oz.in)
Nennstrom (bipolar seriell): 2.83A
Nennstrom (bipolar parallel): 5.66A
Nennstrom (unipolar): 4.0A
Phasenwiderstand (bipolar seriell): 1.6Ohm
Phasenwiderstand (bipolar parallel): 0.4Ohm
Phasenwiderstand (unipolar): 0.8Ohm
Induktivität (bipolar seriell): 7,2mH±20%(1KHz)
Induktivität (bipolar parallel): 1.8mH±20%(1KHz)
Induktivität (unipolar): 1,8mH±20%(1KHz)
Isolationsklasse: B 130°C[266°F]

Physikalische Spezifikation

Rahmengröße: 57 x 57mm
Länge des Gehäuses: 84mm
Wellen-Durchmesser: Φ6.35mm
Länge des Schafts: 21mm
D-Schnitt Länge: 15mm
Anzahl der Litzen: 8
Länge der Leitung: 500mm
Gewicht: 1.13kg

Anschluss:

A+	A-	B+	B-
Schwarz/Braun	Weiß/Orange	Rot/Blau	Lila/Gelb

Produktart
Produktart	Hybrid-Schrittmotor
Elektrische Spezifikation
Bipolar/Unipolar	Bipolar/Unipolar
Haltemoment(Ncm)	283
Haltemoment(oz.in)	400
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Induktivität(mH)	1.8
Nennstrom(A)	5.66
Phasenwiderstand(ohms)	0.4
Schrittwinkel(deg.)	1.8
Physikalische Spezifikation
Abtriebswellentyp	D
Anzahl der Kabel	8
Einzelwelle/Doppelwelle	Einzelne Welle
Gewicht(g)	1130
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Körperlänge(mm)	84
Leitungslänge(mm)	500
Produktserie	S
Rahmengröße(mm)	Nema 23 (57 x 57)
Schaftdurchmesser(mm)	6.35
Schaftlänge(mm)	21

Motorwelle
Kabel
Stecker
Encoder
Bremse
Getriebe

Feile	Größe
23HS33-4008S.STEP	1.97MB	Download
23HS33-4008S_Torque_Curve.pdf	152.14KB	Download
23HS33-4008S_Full_Datasheet.pdf	125.56KB	Download
