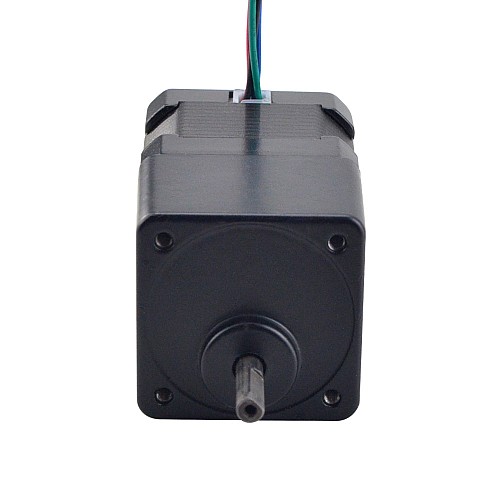

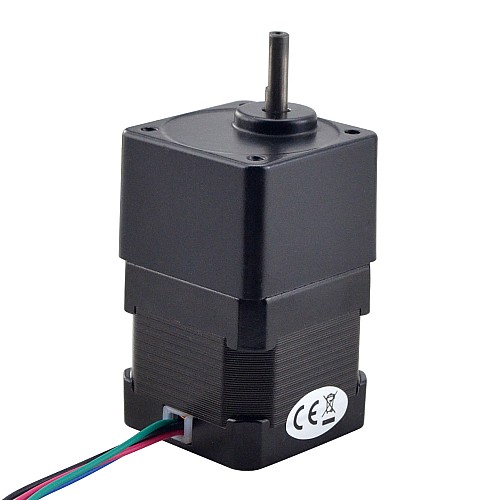

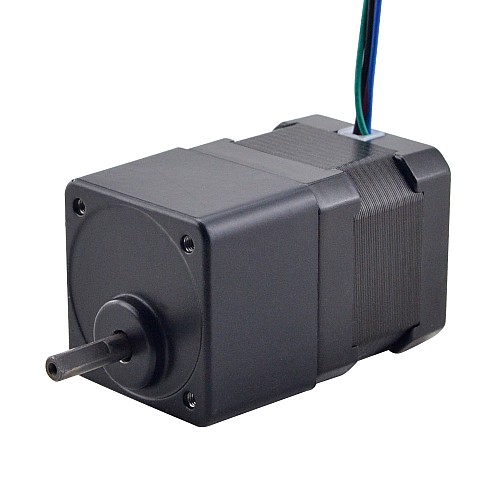

Nema 17 Schrittmotor L=28mm w/ Stirnradgetriebe Übersetzungsverhältnis 50:1

0 Bewertungen - + Bewertung

$42,03

5 + $40,20

10 + $38,52

50 + $36,98

100 + $35,56

Auf Lager: Vorbestellen
Modell: 17HS11-0704S-SG50
Bruttogewicht: 0.50kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

(Mindestbestellmenge 10 Stück)

Was bedeutet Vorbestellung?

Ein Vorbestellungsprodukt ist ein Artikel, der derzeit nicht auf Lager ist. Mit Ihrer Bestellung beginnen wir speziell für Ihren Kauf mit der Produktion oder Beschaffung.

Dieser Nema 17 Schrittmotor mit 28mm Gehäuselänge und 0.7A Nennstrom, integriert ein 28.5mm Vierkant-Stirnradgetriebe von 50:1 Übersetzungsverhältnis. Es ist eine gute Lösung für Anwendungen, die bei begrenztem Platzbedarf eine geringe Geschwindigkeit und / oder ein hohes Drehmoment benötigen.

Elektrische Spezifikation

Hersteller-Teilenummer: 17HS11-0704S-SG50
Motorentyp: Bipolar
Schrittwinkel: 0.036deg
Haltemoment ohne Getriebe: 1.89Nm(267.65oz.in)
Strom/Phase: 0.7A
Widerstand/Phase: 4.20ohms
Induktivität: 5.5mH ± 20%(1KHz)
Isolationsklasse: B 130°C[266°F]

Getriebe spezifikationen

Getriebetyp: Spur
Übersetzungsverhältnis: 50:1
Getriebeeffizienz: 90%
Max. Zulässiges Drehmoment: 0.44Nm

Physikalische Spezifikation

RahmenGröße: 42 x 42mm
Motor Länge: 28mm
Getriebe länge: 28.5mm
Schaftdurchmesser: Φ5mm
Schaftlänge: 20mm
D-Schnittlänge: 12mm
Anzahl Leiter: 4
Leitungslänge: 300mm
Gewicht: 0.4kg

Verbindung

A+	A-	B+	B-
Black	Grün	Rot	Blau

Produktart
Produktart	Getriebeschrittmotor
Elektrische Spezifikation
Bipolar/Unipolar	Bipolar
Haltemoment ohne Getriebe(N.m)	0.13
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Induktivität(mH)	5.5
Phasenwiderstand(ohms)	4.20
Strom (A)	0.7
Physikalische Spezifikation
Abtriebswellentyp	D
Anzahl der Kabel	4
Einzelwelle/Doppelwelle	Einzelne Welle
Getriebetyp	Stirnradgetriebe
Gewicht(g)	400
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Körperlänge(mm)	56.5
Leitungslänge(mm)	300
Rahmengröße(mm)	Nema 17 (42 x 42)
Schaftdurchmesser(mm)	5
Schaftlänge(mm)	20
Spiel	<=1 deg
Übersetzungsverhältnis(xx:1)	50

Feile	Größe
17HS11-0704S-SG50_Full_Datasheet.pdf	153.81KB	Download
17HS11-0704S-SG50_Torque_Curve.pdf	182.72KB	Download

Schnellsuche Abtriebswellentyp: D, Schaftdurchmesser(mm): 5, Schaftlänge(mm): 20, Anzahl der Kabel: 4, Leitungslänge (mm): 300, Gewicht(g): 400, Einzelwelle/Doppelwelle: Einzelne Welle, Bipolar/Unipolar: Bipolar, Phasenwiderstand(ohms): 4.20, Induktivität(mH): 5.5, Körperlänge(mm): 56.5, Rahmengröße(mm): Nema 17 (42 x 42), Strom (A): 0.7, Produktart: Getriebeschrittmotor, Haltemoment ohne Getriebe(N.m): 0.13, Übersetzungsverhältnis(xx:1): 50, Umkehrspiel bei keiner Last: <=1deg, Getriebetyp: Stirnradgetriebe, IP-Bewertung: 40, Hat Drehmoment/Schub-Kurve? Drehmoment: Ja, Inventarmethode: Spezielles Inventar
