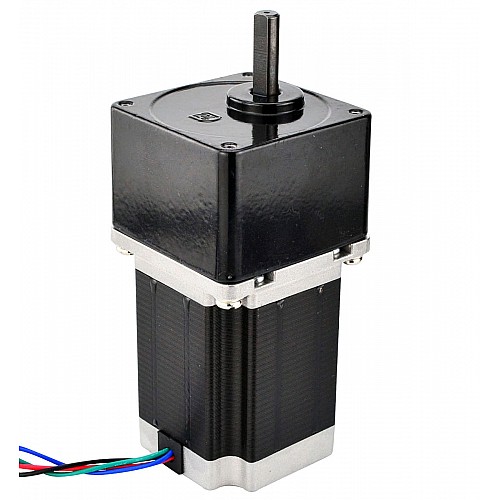

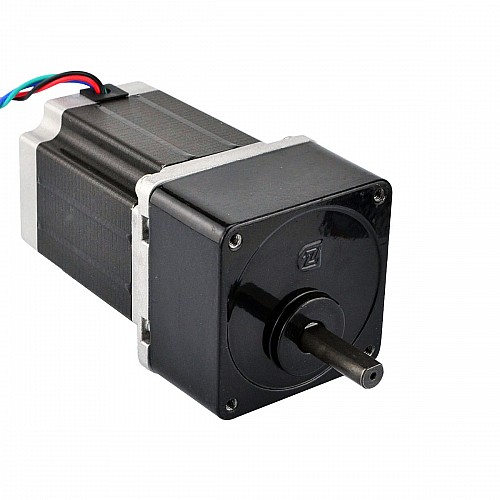

Nema 23 Schrittmotor Bipolar L=76mm mit Übersetzung 20:1 Stirnradgetriebe
$59,36
5 + $56,56
10 + $54,02
50 + $51,70
100 + $49,57
- Auf Lager: 10000
- Modell: 23HS30-2804S-SG20
- Bruttogewicht: 1.60kg
- Zertifikat: ISO, CE, UKCA, RoHS
Mögliche Optionen
Bei vorrätigen Artikeln erfolgt der Versand innerhalb von 24 Stunden!
Dieser Nema 23-Schrittmotor mit 76 mm großem Gehäuse und 2,8 A Nennstrom hat ein 60-mm-Stirnradgetriebe mit einem Übersetzungsverhältnis von 20:1 integriert. Er ist eine gute Lösung für Anwendungen, die nur wenig Platz haben, aber eine niedrige Geschwindigkeit und/oder ein hohes Drehmoment benötigen.
Elektrische Spezifikation
- Hersteller-Teilenummer: 23HS30-2804S-SG20
- Motor-Typ: Bipolarer Schrittmotor
- Schrittwinkel: 0.09deg
- Haltedrehmoment ohne Getriebe: 1.89Nm(267.65oz.in)
- Nennstrom/Phase: 2.8A
- Phasenwiderstand: 1.13Ohm
- Spannung: 3.2V
- Induktivität: 5,4mH ± 20%(1KHz)
Spezifikationen des Getriebes
- Getriebetyp: Stirnrad
- Übersetzungsverhältnis: 20:1
- Wirkungsgrad: 70%
- Spiel bei Leerlauf: <=3Grad
- Max. zulässiges Drehmoment: 5Nm
Physikalische Spezifikationen
- Rahmengröße: 60 x 60mm
- Motorlänge: 78mm
- Länge des Getriebes: 40mm
- Wellen-Durchmesser: Φ8mm
- Länge der Welle: 28mm
- D-Schnitt Länge: 25mm
- Anzahl der Leitungen: 4
- Länge der Leitung: 500mm
- Gewicht: 1,6kg
Anschluss:
A+ |
A- |
B+ |
B- |
Schwarz |
Grün |
Rot |
Blau |
Elektrische Spezifikation | |
Haltemoment ohne Getriebe(N.m) | 1.89 |
Hat Drehmoment/Schub-Kurve? Drehmoment | Ja |
Induktivität(mH) | 5.4 |
Phasenwiderstand(ohm) | 1.13 |
Produktart | Getriebeschrittmotor |
Strom (A) | 2.8 |
Bipolar/Unipolar | Bipolar |
Physikalische Spezifikation | |
Inventarmethode | Spezielles Inventar |
IP-Bewertung | 40 |
Rahmengröße(mm) | Nema 23 (57 x 57) |
Getriebetyp | Stirnradgetriebe |
Körperlänge(mm) | 118 |
Übersetzungsverhältnis(xx:1) | 20 |
Umkehrspiel bei keiner Last | <=3deg |
Einzelwelle/Doppelwelle | Einzelne Welle |
Abtriebswellentyp | D |
Schaftdurchmesser(mm) | 8 |
Schaftlänge(mm) | 28 |
Anzahl der Leiter | 4 |
Leitungslänge (mm) | 500 |
Gewicht(g) | 1600 |
