Nema 17 Schrittmotor-Kugelumlaufspindel-Linearakkuator 1,5A 0,25Nm(35,40oz.in) Steigung 4mm(0,15748") mit Sensor

0 Bewertungen - + Bewertung

$285,30

5 + $272,23

10 + $260,31

50 + $249,38

100 + $242,60

Auf Lager: 200
Modell: LMD17S13BDB15-120
Bruttogewicht: 1.17kg
Zertifiziert: ISO, CE

Land anklicken für Echtzeitbestand

Versendet von

China

Deutschland

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

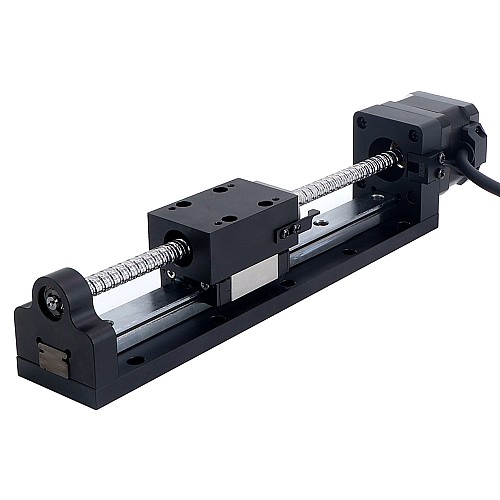

Dies ist ein Nema 17 schrittmotor-Linearaktuatoren der LMD-Serie mit hub 120mm 0,25Nm(35,40oz.in) Steigung 4mm(0,15748") und sensor. Dieser Aktuatortyp besteht aus einem hochintegrierten kugelumlaufspindel-Linearschrittmotor und einem Führungsschienenschlitten. Es bietet die Vorteile einer einfachen Struktur und eines geringen Installationsraums. Da es keine Kopplung gibt, ist seine Genauigkeit höher als die von Linearantrieben mit herkömmlichen Kopplungsstrukturen. Darüber hinaus ist der Antrieb mit einer Lichtschranke zur Erkennung der Nullpunktposition ausgestattet. Dieser Aktuator wird häufig in der Medizinindustrie, beim Messen, Laserschweißen, Laserschneiden, kleinen CNC-Werkzeugmaschinen, Gravieren, Fräsmaschinen usw. eingesetzt.

Elektrische Spezifikation

Hersteller-Teilenummer: LMD17S13BDB15-120
Screw Type: kugelumlaufspindel
Step Angle: 1.8deg
Haltemoment: 0.25Nm(35.40oz.in)
Maximaler Schub: 240N
Nennlastkapazität: 220N
Nennstrom / Phase: 1.5A
Phasenwiderstand: 1.7ohms ± 10%
Induktivität: 2.5mH ± 20%(1KHz)
Sensortyp: NPN

Physikalische Spezifikation

Motorgröße: 42 x 42 x 34mm
Gewindeschraubenlänge: 179mm
Leitspindel Durchmesser: 8mm
Max. Strichlänge: 120mm(4.73")
Max. Geschwindigkeit: 60mm/s
Positionsgenauigkeit: ± 0,02mm
Steigung/Schritt: 0.02mm(0.0007874")
Steigung/Umdrehung: 4mm(0.15748")
Anzahl der Leads: 4
Kabellänge：500mm
Gewicht : 1.0kg

Motoranschluss

Pin-Nr.	1	2	3	4
Bipolar	A+	A-	B+	B-
Drähte	Rot	Rot/Weiß	Grün	Grün/Weiß

Photoelectric Switch Sequence

Pin-Nr.	1	2	3	4
Bipolar	+5~24V	GND	SignalSteigung	N/A
Drähte	Braun	Blau	Schwarz	Weiß

Elektrische Spezifikation
Haltemoment(Ncm)	25
Haltemoment(oz.in)	35.40
Induktivität(mH)	2.5
Nennlastfähigkeit(N)	220
Nennstrom(A)	1.5
Phasenwiderstand(ohms)	1.7
Schrittwinkel(deg.)	1.8
Physikalische Spezifikation
Durchmesser der Leitspindel(mm)	8
Gewindeschraubenlänge(mm)	179
Inventarmethode	Spezielles Inventar
Leitspindelhub/Schrittlänge(mm)	0.02
Rahmengröße(mm)	Nema 17 (42 x 42)
Spindelsteigung(mm)	4
Strichlänge(mm/ft)	120/0.39
Typ des Linearmotors	Kugelumlaufspindel

Feile	Größe
LMD17S13BDB15-120.stp	7.4MB	Download
LMD17S13BDB15-120_Full_Datasheet.pdf	296.61KB	Download

Schnellsuche Haltemoment(Ncm): 25, Nennstrom(A): 1.5, Haltemoment(oz.in): 35.40, Schrittwinkel(deg.): 1.8, Phasenwiderstand(ohms): 1.7, Induktivität(mH): 2.5, Typ des Linearmotors: Kugelumlaufspindel, Spindelsteigung(mm): 4, Leitspindelhub/Schrittlänge(mm): 0.02, Gewindeschraubenlänge(mm): 179, Durchmesser der Leitspindel(mm): 8, Rahmengröße(mm): Nema 17 (42 x 42), Strichlänge(mm/ft): 120/0.39, Inventarmethode: Spezielles Inventar
