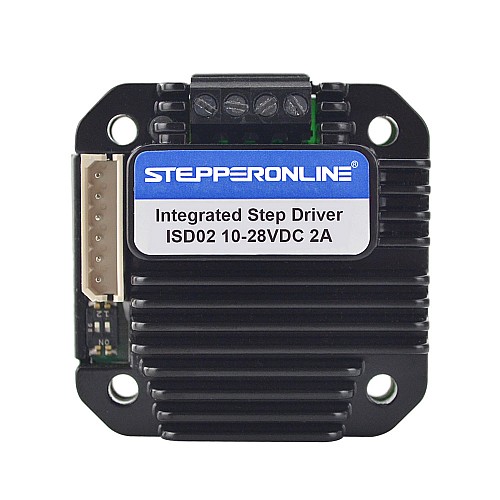

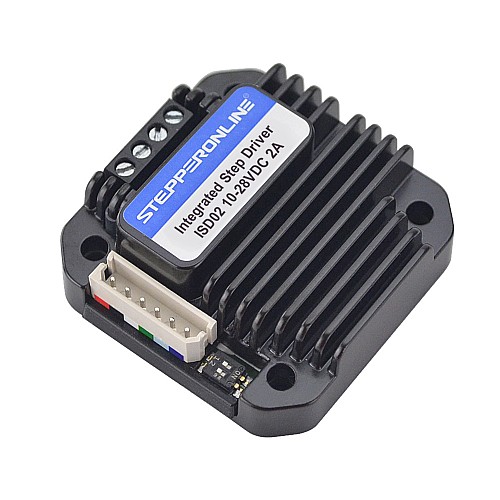

Integrierter Schrittmotortreiber 0-2A 10-28VDC zum NEMA 17 Schrittmotor
$30,21
5 + $29,06
10 + $27,99
50 + $27,00
100 + $26,08
- Auf Lager: 10000
- Modell: ISD02
- Bruttogewicht: 0.12kg
- Zertifikat: ISO, CE
Mögliche Optionen
Bei vorrätigen Artikeln erfolgt der Versand innerhalb von 24 Stunden!
Bei der ISD02 handelt es sich um eine Parallel-Port-Steuerungsserie von Miniatur-Hochleistungs-Schrittmotortreibern. Sein größtes Merkmal ist die geringe Größe und die starke Antriebsfähigkeit. Seine Dicke beträgt weniger als 14mm. Sie können direkt an die Schrittmotoren der Serien NEMA 17 mit dem entsprechenden Flansch montiert werden. ISD02 bietet einen einstellbaren Spitzenstrom von 0-2A. Seine Hochgeschwindigkeitsstromkompensationsfunktion kann die Auswirkungen der elektromotorischen Gegenkraft kompensieren, wenn sich der Motor mit hoher Geschwindigkeit dreht.
Hauptmerkmale:
- Miniaturgröße 42.3 x 42.3 x 16.5mm
- In den Motor integriert, kann auch separat arbeiten
- Präzisionsgussgehäuse aus Aluminium, robust und robust, gute Wärmeableitung
- Weitbereichseingangsspannung
- 0 - 2A einstellbarer Ausgangsstrom
- 5 wählbar Mikroschrittauflösungen einschließlich 100,200,400,800,1600
- H-Brücke bipolarer Konstantstrom, online steuerbar offline / aktiv
- Optisch isolierte Eingänge
- Automatische Stromreduzierung
- Maximale Frequenz des gesamten Schrittes 12KHz; Maximale Frequenz von 3200 Mikroschritt 200KHz
Elektronische Spezifikationen:
- Ausgangsspitzenstrom: 0 - 2A
- Eingangsspannung: 10-28VDC
- Impulseingangsfrequenz: 5 - 12KHz(Full-step)
- Isolationswiderstand: Mehr als 100MΩ
- Spannungsfestigkeit: 500VAC for 1MIN.
Betriebsumgebung und andere Spezifikationen(Tj = 25℃/77℉):
- Kühlung: Natürliche Kühlung
- Arbeitsumfeld: Vermeiden Sie Staub, Ölnebel und ätzende Gase
- Feuchtigkeit: Weniger als 80%RH
- Betriebstemperatur: -40℃ - 85℃
- Vibration: 3G Max
- Lagertemperatur: -50℃ - 150℃
- Größe: 42.3 x 42.3 x 16.5mm
- Gewicht: 51.5 g(1.816oz)
Elektrische Spezifikation | |
Alarmausgang | Nein |
Anzahl der Phasen | 2 |
Bremsausgang | Nein |
Eingangsspannungsreferenz(V) | 12 - 24DC |
Encoder-Feedback | Nein |
Integriert mit Pulser | Nein |
Kontrollmodi | Pulsmodus |
Max. Ausgangsstrom RMS(A) | 2.0 |
Produktart | Schrittmotortreiber & Controller |
Eingangsspannung(V) | 10 - 28DC |
Ausgangsstrom(A) | 0 - 2.0 |
Mikroschritt(Steps/rev.) | 1000 - 1600 |
Max. Impulseingang(kHZ) | 12 |
Physikalische Spezifikation | |
Inventarmethode | Spezielles Inventar |
Produktserie | ISD Serie |
