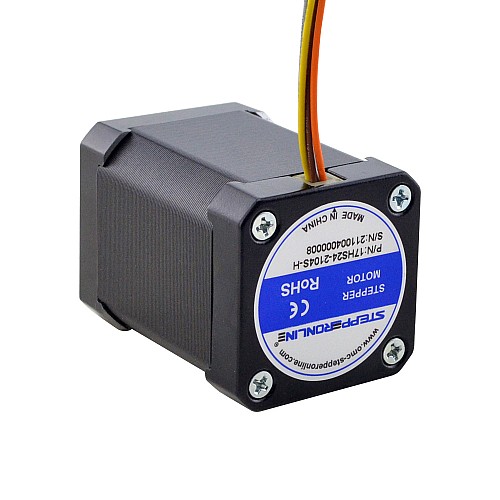

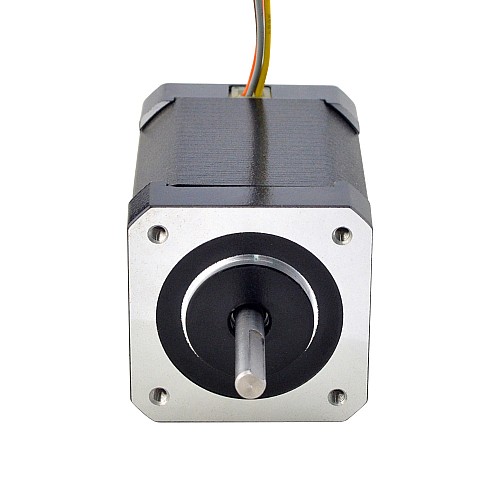

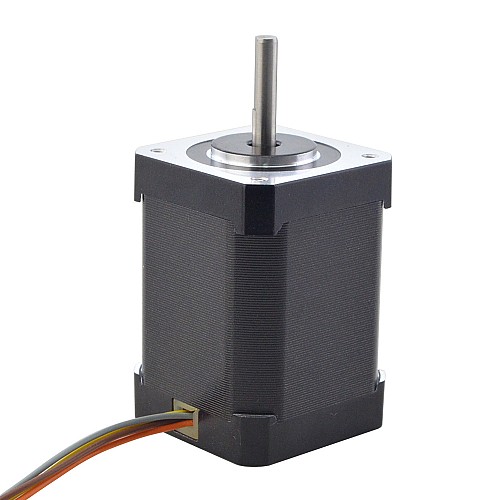

Nema 17 Hochtemperatur-Schrittmotor 65Ncm/92oz.in Isolationsklasse H 180C
Nema 17 Hochtemperatur-Schrittmotor 65Ncm/92oz.in Isolationsklasse H 180C
$19,56
5 + $18,78
10 + $17,99
50 + $17,21
100 + $15,65
- Modell: 17HS24-2104S-H
- Lagerbestand: 75
Mögliche Optionen
Der Motor ist für Hochtemperaturanwendungen ausgelegt. Wir haben die Wicklungen, Lager, Magnete und das Kunststoffskelett des Motors so angepasst, dass sie die Isolationsklasse H erreichen und Temperaturen von bis zu 180 Grad Celsius standhalten. Der Motor wird häufig in 3D-Druckern eingesetzt.
Elektrische Spezifikation
- Artikelnummer des Herstellers: 17HS24-2104S-H
- Motor-Typ: Bipolarer Schrittmotor
- Schritt-Winkel: 1,8deg
- Haltedrehmoment: 65Ncm(92oz.in)
- Nennstrom/Phase: 2,1A
- Phasenwiderstand: 1,6ohms
- Induktivität: 3,0mH ± 20%(1KHz)
- Isolationsklasse: H 180C(356F)
Physikalische Spezifikation
- Rahmengröße: 42 x 42mm
- Länge des Gehäuses: 60mm
- Durchmesser der Welle: Φ5mm
- Länge der Welle: 24mm
- D-Schnitt Länge: 15mm
- Anzahl der Leitungen: 4
- Länge der Leitung: 500mm
- Gewicht: 500g
Anschluss
A+ |
A- |
B+ |
B- |
GRY |
BRN |
ORG |
YEL |
Ressourcen
- Vollständiges Datenblatt: 17HS24-2104S-H.pdf
| Elektrische Spezifikation | |
| Induktivität(mH) | 3.0 |
| Nennstrom(A) | 2.1 |
| Phasenwiderstand(ohm) | 1.6 |
| Schrittwinkel(deg.) | 1.8 |
| Bipolar/Unipolar | Bipolar |
| Haltemoment(Ncm) | 65 |
| Haltemoment(oz.in) | 92 |
| Isolationsklasse | H 180C(356F) |
| Physikalische Spezifikation | |
| IP-Bewertung | 40 |
| Produktart | HYBRID SCHRITTMOTOR |
| Rahmengröße(mm) | Nema 17 (42 x 42) |
| Körperlänge(mm) | 60 |
| Einzelwelle/Doppelwelle | Einzelne Welle |
| Abtriebswellentyp | D-Cut |
| Schaftdurchmesser(mm) | 5 |
| Schaftlänge(mm) | 24 |
| Anzahl der Leiter | 4 |
| Leitungslänge (mm) | 500 |
| Gewicht(g) | 500 |
| Feile | Größe | |
|---|---|---|
| 17HS24-2104S-H_Full_Datasheet.pdf | 140.51KB | Download |
