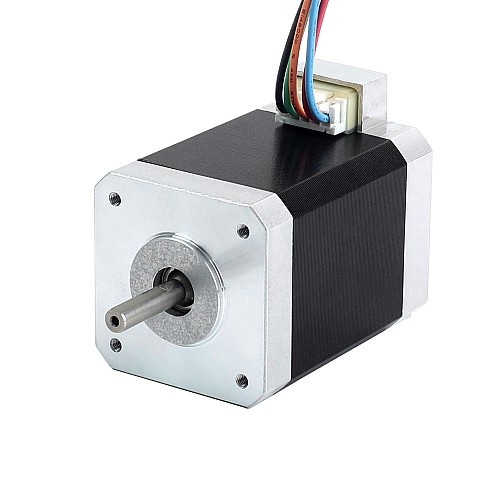

Nema 17 5-Phasen-Schrittmotor 0,5Nm(70,81oz.in) 1,8A 42x42x60mm 5 Drähte

0 Bewertungen - + Bewertung

$68,76

5 + $61,96

10 + $56,39

50 + $51,74

100 + $47,80

Auf Lager: 200
Modell: 17HF24-1805S
Bruttogewicht: 0.56kg
Zertifiziert: ISO, CE, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Dies ist ein 5-Phasen-Schrittmotor mit einem Nennstrom von 1,8A und einem Haltemoment von 0,5Nm (70,81oz.in). Im Vergleich zu 2-Phasen-Schrittmotoren haben 5-Phasen-Schrittmotoren eine höhere Auflösung, geringere Vibrationen, weniger Lärm usw. Sie werden häufig in der Druckindustrie, der medizinischen Ausrüstung, der optoelektronischen Industrie, der Instrumentenindustrie und anderen Bereichen eingesetzt, die eine hohe Präzision erfordern.< /p>

Elektrische Spezifikation

Hersteller-Teilenummer: 17HF24-1805S
Anzahl der Phasen: 5
Schrittwinkel: 0,72 Grad
Haltemoment: 0,5Nm(70,81oz.in)
Nennstrom/Phase: 1,8 A
Phasenwiderstand: 0,64 ± 10%Ohm
Induktivität: 0,6mH ± 20% (1KHz)
Isolationsklasse: B 130°C[266°F]

Physische Spezifikation

Rahmengröße: 42 x 42mm
Körperlänge: 60mm
Wellendurchmesser: Φ5mm
Schaftlänge: 20mm
Anzahl der Leads: 5
Leitungslänge: 300mm
Gewicht: 0,5kg

Verbindung

Pin	A	B	C	D	E
Farbe	Schwarz	Grün	Orange	Rot	Blau

Produktart
Produktart	5-Phasen-Schrittmotor
Elektrische Spezifikation
Bipolar/Unipolar	Bipolar
Haltemoment(Ncm)	50
Haltemoment(oz.in)	70.81
Hat Drehmoment/Schub-Kurve? Drehmoment	Nein
Induktivität(mH)	0.60
Isolationsklasse	B 130C(266F)
Nennstrom(A)	1.8
Open-loop/Closed-loop	Open-loop
Phasenwiderstand(ohms)	0.64
Schrittwinkel(deg.)	0.72
Physikalische Spezifikation
Abtriebswellentyp	D
Anzahl der Kabel	5
Einzelwelle/Doppelwelle	Einzelne Welle
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Körperlänge(mm)	60
Leitungslänge(mm)	300
Rahmengröße(mm)	Nema 17 (42 x 42)
Schaftdurchmesser(mm)	5
Schaftlänge(mm)	20

Motorwelle
Kabel
Stecker
Encoder
Bremse
Getriebe

Feile	Größe
17HF24-1805S_Full_Datasheet.pdf	219.3KB	Download

Schnellsuche Abtriebswellentyp: D, Schaftdurchmesser(mm): 5, Schaftlänge(mm): 20, Anzahl der Kabel: 5, Leitungslänge (mm): 300, Einzelwelle/Doppelwelle: Einzelne Welle, Haltemoment(Ncm): 50, Nennstrom(A): 1.8, Haltemoment(oz.in): 70.81, Bipolar/Unipolar: Bipolar, Schrittwinkel(deg.): 0.72, Phasenwiderstand(ohms): 0.64, Induktivität(mH): 0.60, Körperlänge(mm): 60, Rahmengröße(mm): Nema 17 (42 x 42), Produktart: 5-Phasen-Schrittmotor, Open-loop/Closed-loop: Open-loop, Isolationsklasse: B 130C(266F), IP-Bewertung: 40, Hat Drehmoment/Schub-Kurve? Drehmoment: Nein, Inventarmethode: Spezielles Inventar
