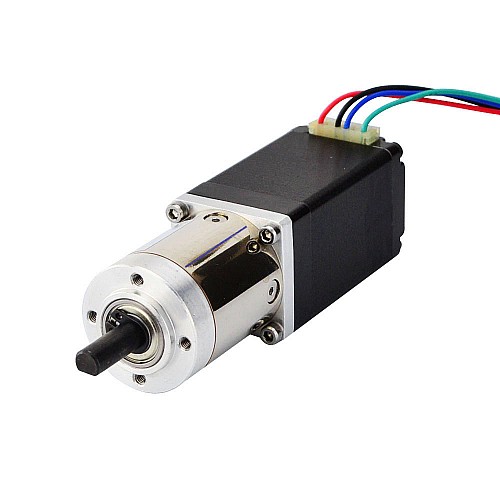

Nema 11 Schrittmotor Bipolar L=51mm mit Übersetzung 14:1 Planetengetriebe

Bestseller

Nema 11 Schrittmotor Bipolar L=51mm mit Übersetzung 14:1 Planetengetriebe

0 Bewertungen - + Bewertung

$35,51

5 + $33,75

10 + $32,16

50 + $30,73

100 + $29,40

Auf Lager: 200
Modell: 11HS20-0674S-PG14
Bruttogewicht: 0.35kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

Deutschland

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Dieser einachsige Nema 11 Schrittmotor mit 51mm Gehäuse und 0,67A Nennstrom hat ein integriertes Planetengetriebe mit einem Übersetzungsverhältnis von 13,73:1. Er ist eine gute Lösung für Anwendungen, die nur wenig Platz haben, aber eine niedrige Geschwindigkeit und/oder ein hohes Drehmoment benötigen.

Elektrische Spezifikation

Hersteller-Teilenummer: 11HS20-0674S-PG14
Motor-Typ: Bipolarer Schrittmotor
Haltedrehmoment ohne Getriebe: 14Ncm(19.83oz.in)
Nennstrom/Phase: 0.67A
Phasenwiderstand: 12ohms
Induktivität: 6.5mH ± 20%(1KHz)
Isolationsklasse: B 130°C[266°F]

Spezifikationen des Getriebes

Getriebetyp: Planetengetriebe
Getriebeübersetzung: 13.73:1
Getriebewirkungsgrad: 80%
Spiel bei Leerlauf: <=3Grad
Max. zulässiges Drehmoment: 3Nm(425oz.in)
Moment Zulässiges Drehmoment: 5Nm(708oz.in)
Maximale Axiallast der Welle: 5N
Maximale radiale Belastung der Welle: 25N

Physikalische Spezifikationen

Rahmengröße: 28 x 28 mm
Motorlänge: 51mm
Länge des Getriebes: 36.8mm
Wellen-Durchmesser: Φ6mm
Länge der Welle: 18mm
D-Schnitt Länge: 12mm
Anzahl der Leitungen: 4
Länge der Leitung: 500mm

Anschluss:

A+	A-	B+	B-
Schwarz	Grün	Rot	Blau

Produktart
Produktart	Getriebeschrittmotor
Elektrische Spezifikation
Bipolar/Unipolar	Bipolar
Haltemoment ohne Getriebe(N.m)	0.14
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Induktivität(mH)	6.5
Phasenwiderstand(ohms)	12
Strom (A)	0.67
Physikalische Spezifikation
Abtriebswellentyp	D
Anzahl der Kabel	4
Einzelwelle/Doppelwelle	Einzelne Welle
Getriebetyp	Wirtschaft Planetarisch
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Körperlänge(mm)	85.5
Leitungslänge(mm)	500
Rahmengröße(mm)	Nema 11 (28 x 28)
Schaftdurchmesser(mm)	6
Schaftlänge(mm)	18
Spiel	<=3 deg
Übersetzungsverhältnis(xx:1)	13.73

Feile	Größe
11HS20-0674S-PG14_Full_Datasheet.pdf	138.01KB	Download
11HS20-0674S-PG14.STEP	1.66MB	Download
11HS20-0674S-PG14_Torque_Curve.pdf	175.83KB	Download
11HS20-0674S_Torque_curve.pdf	213.04KB	Download

Schnellsuche Abtriebswellentyp: D, Schaftdurchmesser(mm): 6, Schaftlänge(mm): 18, Anzahl der Kabel: 4, Leitungslänge (mm): 500, Einzelwelle/Doppelwelle: Einzelne Welle, Bipolar/Unipolar: Bipolar, Phasenwiderstand(ohms): 12, Induktivität(mH): 6.5, Körperlänge(mm): 85.5, Rahmengröße(mm): Nema 11 (28 x 28), Strom (A): 0.67, Produktart: Getriebeschrittmotor, Haltemoment ohne Getriebe(N.m): 0.14, Übersetzungsverhältnis(xx:1): 13.73, Umkehrspiel bei keiner Last: <=3deg, Getriebetyp: Wirtschaft Planetarisch, IP-Bewertung: 40, Hat Drehmoment/Schub-Kurve? Drehmoment: Ja, Inventarmethode: Spezielles Inventar
