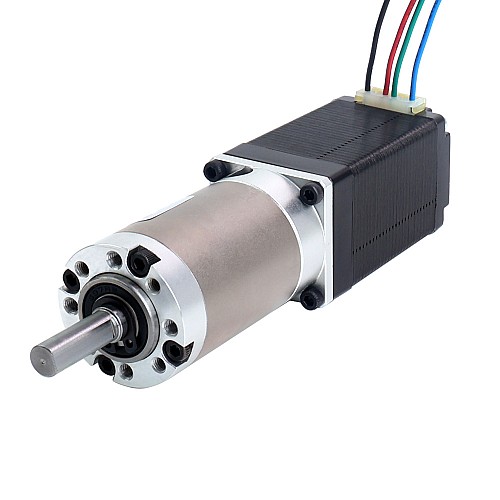

Nema-11-Schrittmotor bipolar L=51mm mit Untersetzungsverhältnis 100:1 EG-Serie Planetengetriebe

0 Bewertungen - + Bewertung

$69,41

5 + $64,14

10 + $59,61

50 + $55,68

100 + $52,23

Auf Lager: 200
Modell: 11HS20-0704S-EGS100
Bruttogewicht: 0.42kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Dieser Nema 11-Schrittmotor mit einem Haltemoment von 12Ncm(16,99oz.in) ist mit einem hochpräzisen Planetengetriebe ausgestattet. Es hat ein Übersetzungsverhältnis von 100:1 und ein maximales Spiel von 25 Bogenminuten. Es ist eine gute Lösung fürAnwendungen, die eine hohe Genauigkeit und Zuverlässigkeit zu einem außergewöhnlichen Preis erfordern.

Elektrische Spezifikation

Teilenummer: 11HS20-0704S-EGS100
Motor-Typ: Bipolarer Schrittmotor
Schrittwinkel: 1,8Grad
Haltemoment ohne Getriebe: 12Ncm(16,99oz.in)
Nennstrom/Phase: 0,70A
Phasenwiderstand: 8,0ohms
Induktivität: 5,2mH ± 20%(1KHz)
Isolationsklasse: B 130°C[266°F]

Getriebespezifikationen

Getriebetyp: Spur Getriebe
Getriebematerial: Legierter Stahl
Übersetzungsverhältnis: 100 : 1
Effizienz: 90%
Spiel bei Leerlauf: <=25arcmin
Maximal zulässiges Drehmoment: 6Nm(53,1lb-in)
Zulässiges Drehmoment: 12Nm(106,21lb-in)
Geräusch: <=55dB
Lebensdauer: 20000Stunden

Physische Spezifikationen

Rahmengröße: 28 x 28mm
Motorlänge: 51mm
Getriebelänge: 49mm
Wellendurchmesser: Φ6mm
Schaftlänge: 20mm
D-Schnittlänge: 15mm
Anzahl der Drähte: 4
Drahtlänge: 500mm
Gewicht: 0,36kg

Verbindung

A+	A-	B+	B-
Schwarz	Grün	Rot	Blau

Produktart
Produktart	Getriebeschrittmotor
Elektrische Spezifikation
Bipolar/Unipolar	Bipolar
Haltemoment ohne Getriebe(N.m)	0.12
Hat Drehmoment/Schub-Kurve? Drehmoment	Nein
Induktivität(mH)	5.2
Phasenwiderstand(ohms)	8.0
Strom (A)	0.70
Physikalische Spezifikation
Abtriebswellentyp	D
Einzelwelle/Doppelwelle	Einzelne Welle
Getriebematerial	Legierter Stahl
Getriebetyp	Präzisionsplaneten
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Rahmengröße(mm)	Nema 11 (28 x 28)
Schaftdurchmesser(mm)	6
Schaftlänge(mm)	20
Spiel	<=25 arcmin
Übersetzungsverhältnis(xx:1)	100
