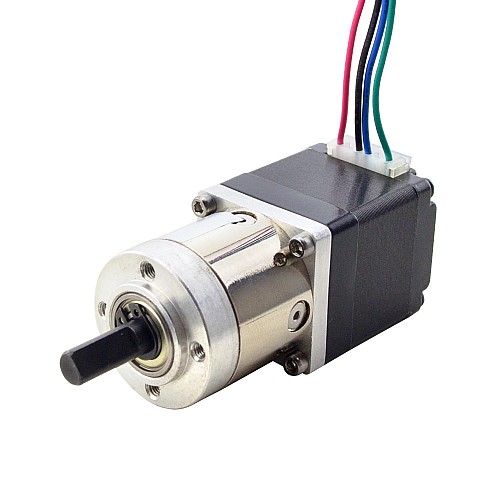

Nema 11 Schrittmotor Bipolar L=31mm mit Übersetzung 5:1 Planetengetriebe

0 Bewertungen - + Bewertung

$33,35

5 + $31,70

10 + $30,21

50 + $28,85

100 + $27,61

Auf Lager: 200
Modell: 11HS12-0674S-PG5
Bruttogewicht: 0.26kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Dieser einachsige Nema 11-Schrittmotor mit 31mm Gehäuse und 0,67A Nennstrom verfügt über ein integriertes Planetengetriebe mit einem Übersetzungsverhältnis von 5,18:1. Er ist eine gute Lösung für Anwendungen mit begrenztem Platz, die jedoch eine niedrige Geschwindigkeit und/oder ein hohes Drehmoment erfordern.

Elektrische Spezifikation

Artikelnummer des Herstellers: 11HS12-0674S-PG5
Motor-Typ: Bipolarer Schrittmotor
Haltedrehmoment ohne Getriebe: 7Ncm(9.91oz.in)
Nennstrom/Phase: 0.67A
Phasenwiderstand: 5.6ohms
Induktivität: 4.0mH±20%(1KHz)
Isolationsklasse: B 130°C[266°F]

Spezifikationen des Getriebes

Getriebetyp: Planetengetriebe
Übersetzungsverhältnis: 5.18:1
Wirkungsgrad: 90%
Spiel bei Leerlauf: <=3deg
Max.zulässiges Drehmoment: 3Nm(425oz.in)
Momentanes zulässiges Drehmoment: 5Nm(708oz.in)
Maximale Axialbelastung der Welle: 5N
Maximale Radialbelastung der Welle: 25N

Physikalische Spezifikationen

Rahmengröße: 28 x 28mm
Motorlänge: 31.5mm
Länge des Getriebes: 29.2mm
Wellen-Durchmesser: Φ6mm
Länge der Welle: 18mm
D-Schnitt Länge: 12mm
Anzahl der Leitungen: 4
Länge der Leitung: 300mm
Gewicht: 120g

Anschluss

A+	A-	B+	B-
Schwarz	Grün	Rot	Blau

Produktart
Produktart	Getriebeschrittmotor
Elektrische Spezifikation
Bipolar/Unipolar	Bipolar
Haltemoment ohne Getriebe(N.m)	0.07
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Induktivität(mH)	4.0
Phasenwiderstand(ohms)	5.6
Strom (A)	0.67
Physikalische Spezifikation
Abtriebswellentyp	D
Anzahl der Kabel	4
Einzelwelle/Doppelwelle	Einzelne Welle
Getriebetyp	Wirtschaft Planetarisch
Gewicht(g)	120g
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Leitungslänge(mm)	300
Rahmengröße(mm)	Nema 11 (28 x 28)
Schaftdurchmesser(mm)	6
Schaftlänge(mm)	18
Spiel	<=3 deg

Feile	Größe
11HS12-0674S-PG5_Full_Datasheet.pdf	135.78KB	Download
11HS12-0674S-PG5_Torque_Curve.pdf	166.59KB	Download
11HS12-0674S_Torque_Curve.pdf	211.49KB	Download

Schnellsuche Abtriebswellentyp: D, Schaftdurchmesser(mm): 6, Schaftlänge(mm): 18, Anzahl der Kabel: 4, Leitungslänge (mm): 300, Gewicht(g): 120g, Bipolar/Unipolar: Bipolar, Phasenwiderstand(ohms): 5.6, Induktivität(mH): 4.0, Rahmengröße(mm): Nema 11 (28 x 28), Strom (A): 0.67, Produktart: Getriebeschrittmotor, Haltemoment ohne Getriebe(N.m): 0.07, Umkehrspiel bei keiner Last: <=3deg, Getriebetyp: Wirtschaft Planetarisch, IP-Bewertung: 40, Hat Drehmoment/Schub-Kurve? Drehmoment: Ja, Inventarmethode: Spezielles Inventar
