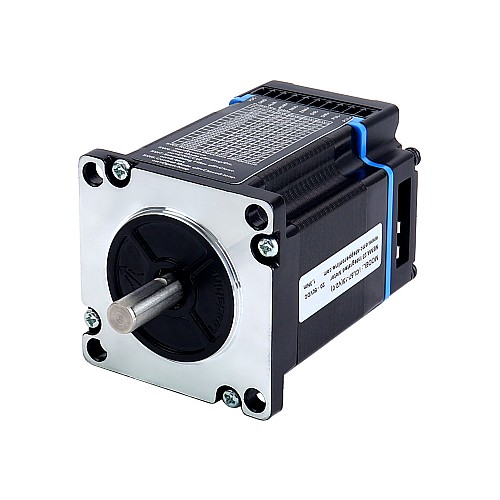

Integrierter NEMA 23-Schrittmotor der iCL-Serie mit Closed-Loop, 1,3Nm(184,1oz.in), 20–50VDC, mit 14-Bit-Encoder

Dies ist ein Nema 23 Schrittmotor mit integriertem Regelkreis und einem Haltemoment von 1,3Nm(184,1oz.in) mit 14-bit encoder. Die iCL-Serie ist ein in einen Schrittmotor integrierter 14-Bit-Inkremental-Magnetencoder und -Antrieb, der das Problem des Schrittverlusts in Schrittsteuerungssystemen mit offenem Regelkreis löst und so die Systemzuverlässigkeit bei minimalem Kostenanstieg erhöht. Es implementiert den fortschrittlichen Steuerungsalgorithmus, basierend auf seiner jahrzehntelangen Erfahrung in Schritt- und Servosteuerungen.
Mit seiner sehr kompakten Größe und der Integration aller Komponenten kann der iCL Platz bei der Montage einsparen, die Zeit für den Encoderanschluss und die Motorverkabelung eliminieren, Störungen reduzieren und Kabel- und Arbeitskosten senken/reduzieren.
Die iCL-Serie ist zuverlässig und erschwinglich und leistet in vielen industriellen Anwendungen wie CNC, 3D-Drucker, Bühnenausrüstung, Medizin, Elektronik, Verpackung usw. hervorragende Dienste.

Hauptfunktionen

• Schritt- und Richtungs- sowie CW- und CCW-Steuerung
• Geringer Lärm und Vibration, gleichmäßige Bewegung
• 14-Bit-Single-Turn-Inkrementalgeber
• Sanfter Start ohne „Sprung“ beim Einschalten
• 3 digitale Eingänge, 1 optisch isolierter digitaler Ausgang
• RS232-Kommunikation für STEPPERONLINE-Softwareverbindung
• Verbessern Sie die Leistung, insbesondere bei Anwendungen mit niedriger Geschwindigkeit (<60 U/min)
• Überspannung, Überstrom, Positionsfolgefehlerschutz usw.
• Kein Schrittverlust und keine Drehmomentreservierung, kein Pendeln oder Überschwingen und kein Tuning für eine einfache Einrichtung.

Elektrische Spezifikationen

• Hersteller-Teilenummer: iCL57-13
• Haltemoment: 1,3Nm(184,1oz.in)
• Stromspannung: 20 - 50VDC
• Isolationsklasse: B 130°C[266°F]
• Spitzenstrom: 0,5 - 4,5A
• Logischer Strom: 7 - 16mA
• Logische Spannung: 5V
• Max. Eingangsfrequenz: 200kHz
• Min. PUL-Breite: 2,5μs
• Min. DIR-Setup: 5,0μs
• Befehlsquelle: PUL&DIR, CW&CCW

Physische Spezifikationen

• Rahmengröße: 57 x 57mm
• Körperlänge: 75mm
• Schaftdurchmesser: 8mm
• Schaftlänge: 21mm
• Gewicht: 0,77kg

Betriebsumgebung und andere Spezifikationen(Tj = 25°C/77°F)

• Umwelt: Staub, Ölnebel und korrosive Gase vermeiden
• Luftfeuchtigkeit: 40%RH - 90%RH
• Betriebstemperatur (Kühlkörper): 0°C - 40°C (32°F - 104°F)
• Vibration: 10 - 50Hz / 0,15mm
• Lagertemperatur: -20°C - 65°C (-4°F - 149°F)

Packliste

• 1 x iCL57-13
• 1 x CABLE-PC-1: RS232-Kabel
