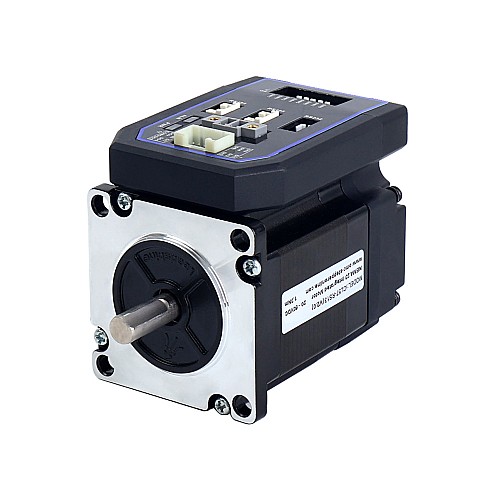

iCL-Serie NEMA 23 integrierter RS485-Schrittmotor mit geschlossenem Regelkreis, 1,3Nm(184,1oz.in), 20–50VDC, mit 14-Bit-Encoder

iCL-Serie NEMA 23 integrierter RS485-Schrittmotor mit geschlossenem Regelkreis, 1,3Nm(184,1oz.in), 20–50VDC, mit 14-Bit-Encoder
iCL-Serie NEMA 23 integrierter RS485-Schrittmotor mit geschlossenem Regelkreis, 1,3Nm(184,1oz.in), 20–50VDC, mit 14-Bit-Encoder
iCL-Serie NEMA 23 integrierter RS485-Schrittmotor mit geschlossenem Regelkreis, 1,3Nm(184,1oz.in), 20–50VDC, mit 14-Bit-Encoder
iCL-Serie NEMA 23 integrierter RS485-Schrittmotor mit geschlossenem Regelkreis, 1,3Nm(184,1oz.in), 20–50VDC, mit 14-Bit-Encoder
iCL-Serie NEMA 23 integrierter RS485-Schrittmotor mit geschlossenem Regelkreis, 1,3Nm(184,1oz.in), 20–50VDC, mit 14-Bit-Encoder
iCL-Serie NEMA 23 integrierter RS485-Schrittmotor mit geschlossenem Regelkreis, 1,3Nm(184,1oz.in), 20–50VDC, mit 14-Bit-Encoder
iCL-Serie NEMA 23 integrierter RS485-Schrittmotor mit geschlossenem Regelkreis, 1,3Nm(184,1oz.in), 20–50VDC, mit 14-Bit-Encoder
iCL-Serie NEMA 23 integrierter RS485-Schrittmotor mit geschlossenem Regelkreis, 1,3Nm(184,1oz.in), 20–50VDC, mit 14-Bit-Encoder
iCL-Serie NEMA 23 integrierter RS485-Schrittmotor mit geschlossenem Regelkreis, 1,3Nm(184,1oz.in), 20–50VDC, mit 14-Bit-Encoder
iCL-Serie NEMA 23 integrierter RS485-Schrittmotor mit geschlossenem Regelkreis, 1,3Nm(184,1oz.in), 20–50VDC, mit 14-Bit-Encoder
iCL-Serie NEMA 23 integrierter RS485-Schrittmotor mit geschlossenem Regelkreis, 1,3Nm(184,1oz.in), 20–50VDC, mit 14-Bit-Encoder
iCL-Serie NEMA 23 integrierter RS485-Schrittmotor mit geschlossenem Regelkreis, 1,3Nm(184,1oz.in), 20–50VDC, mit 14-Bit-Encoder
iCL-Serie NEMA 23 integrierter RS485-Schrittmotor mit geschlossenem Regelkreis, 1,3Nm(184,1oz.in), 20–50VDC, mit 14-Bit-Encoder
iCL-Serie NEMA 23 integrierter RS485-Schrittmotor mit geschlossenem Regelkreis, 1,3Nm(184,1oz.in), 20–50VDC, mit 14-Bit-Encoder
iCL-Serie NEMA 23 integrierter RS485-Schrittmotor mit geschlossenem Regelkreis, 1,3Nm(184,1oz.in), 20–50VDC, mit 14-Bit-Encoder
iCL-Serie NEMA 23 integrierter RS485-Schrittmotor mit geschlossenem Regelkreis, 1,3Nm(184,1oz.in), 20–50VDC, mit 14-Bit-Encoder
iCL-Serie NEMA 23 integrierter RS485-Schrittmotor mit geschlossenem Regelkreis, 1,3Nm(184,1oz.in), 20–50VDC, mit 14-Bit-Encoder
iCL-Serie NEMA 23 integrierter RS485-Schrittmotor mit geschlossenem Regelkreis, 1,3Nm(184,1oz.in), 20–50VDC, mit 14-Bit-Encoder
iCL-Serie NEMA 23 integrierter RS485-Schrittmotor mit geschlossenem Regelkreis, 1,3Nm(184,1oz.in), 20–50VDC, mit 14-Bit-Encoder
0 Bewertungen - + Bewertung
$88,58
5 + $84,93
10 + $81,56
50 + $78,46
100 + $75,58
  • Auf Lager: 10000
  • Modell: iCL57-RS13
  • Bruttogewicht: 1.01kg
  • Zertifikat: ISO, CE

Mögliche Optionen

+ Warenkorb
Frage
+ Wunschliste + Vergleich
Bei vorrätigen Artikeln erfolgt der Versand innerhalb von 24 Stunden!

Bei der iCL-RS-Serie handelt es sich um Schrittmotoren mit integriertem 14-Bit-Inkremental-Magnetencoder und -Antrieb. Basierend auf dem Standard-Modbus-RTU-Protokoll können mithilfe der RS485-Kommunikation bis zu 31 Achsen vernetzt werden. Durch die integrierte Einzelachsensteuerung kann in den meisten Punkt-zu-Punkt-Anwendungen die SPS eingespart werden, um die Kosten zu senken. Umfangreiche integrierte Diagnosefunktionen sowie Ein- und Ausgangssignale erleichtern die Einrichtung.
Die Motoren der iCL-RS-Serie sind äußerst zuverlässig und erschwinglich und bieten hervorragende Leistungen in vielen industriellen Anwendungen wie Solaranlagen, Textilien, Zivilbau, Robotik, Stromerzeugungsanlagen, 3C, Verpackung usw.

Hauptfunktionen

  • 14-Bit-Single-Turn-Inkrementalgeber
  • Geringer Lärm und Vibration, gleichmäßige Bewegung
  • Schutz vor Überspannung, Überstrom usw.
  • Bewegung kann über externe E/A oder RS485 oder HMI gestartet werden
  • 20–50 VDC Versorgungsspannung, maximaler Ausgangsstrom 7,0A Spitze
  • Unterstützung des Modbus RTU-Protokolls, interne 16-Segment-Positionsbefehle
  • Unterstützte Betriebsmodi: Profilposition, Profilgeschwindigkeit, Referenzfahrt

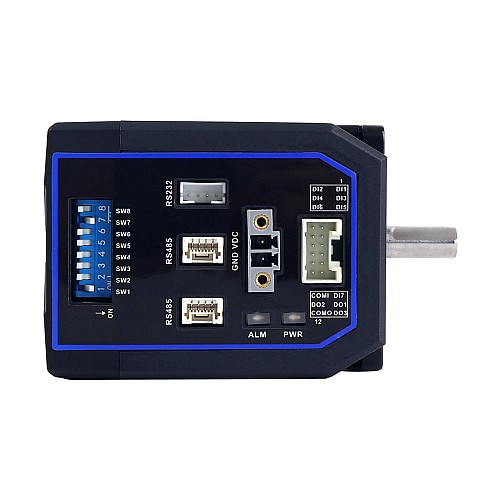

  • 7 konfigurierbare digitale Eingänge, 3 optisch isolierte digitale Ausgänge
  • RS232-Anschluss für Tuning-Software-Verbindung, RS485-Anschluss für Bewegungssteuerung

Elektrische Spezifikationen

  • Hersteller-Teilenummer: iCL57-RS13
  • Haltemoment: 1,3Nm(184,1oz.in)
  • Stromspannung: 20 – 50VDC
  • Spitzenstrom: 0,5 – 4,5A
  • Logische Eingangsspannung: 12 – 24V
  • Ausgangsfähigkeit: 24V@100mA
  • Maximale Baudrate: 115200
  • Digitaler Eingang: 3
  • Digitaler Ausgang: 1
  • Befehlsquelle: Modbus-RTU

Physische Spezifikationen

  • Rahmengröße: 57 x 57mm
  • Körperlänge: 78mm
  • Schaftdurchmesser: 8mm
  • Schaftlänge: 21mm
  • Gewicht: 1,1kg

Betriebsumgebung und andere Spezifikationen(Tj = 25°C/77°F)

  • Umwelt: Staub, Ölnebel und korrosive Gase vermeiden
  • Luftfeuchtigkeit: 40%RH – 90%RH
  • Betriebstemperatur (Kühlkörper): 0°C – 40°C (32°F – 104°F)
  • Vibration: 10 – 50Hz / 0,15mm
  • Lagertemperatur: -20°C – 65°C (-4°F – 149°F)

Packliste

  • 1 x iCL57-RS13
  • 1 x CABLE-PC-1: RS232-Kabel
  • 1 x CABLE-TX1MO-ISV2: RS485-Kabel
Elektrische Spezifikation
Eingangsspannungsreferenz(V) 24 - 48DC
Encoder-Feedback Ja
Integriert mit Pulser Nein
Kontrollmodi Modbus RS485
Produktart Integrierte Schrittmotor
Eingangsspannung(V) 20 - 50DC
Haltemoment(Ncm) 130
Haltemoment(oz.in) 184.1
Physikalische Spezifikation
Inventarmethode Spezielles Inventar
Rahmengröße(mm) Nema 23 (57 x 57)
Körperlänge(mm) 78
Schaftdurchmesser(mm) 8
Schaftlänge(mm) 21
Feile Größe
iCL-RS Series User Manual.pdf 2.59MB Download
MotionStudio.zip 20.37MB Download
iCL57-RS13.STEP 3.93MB Download
