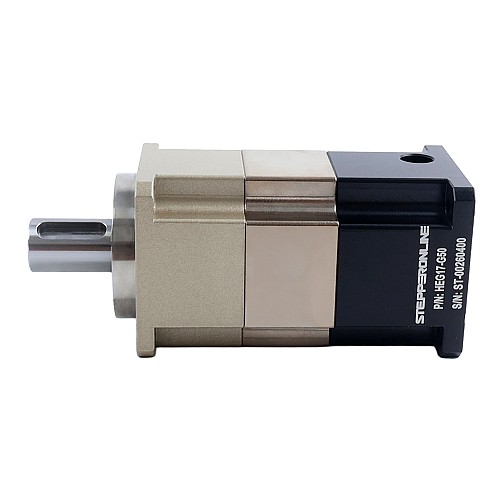

HEG Serie Schräggetriebe, Übersetzung 50:1, Rücklaufspiel 5arc-min für Nema 17 Schrittmotor

0 Bewertungen - + Bewertung

$93,74

5 + $88,06

10 + $83,02

50 + $78,54

100 + $74,51

Auf Lager: 200
Modell: HEG17-G50
Bruttogewicht: 0.70kg
Zertifiziert: ISO, CE, REACH

Land anklicken für Echtzeitbestand

Versendet von

China

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Dieses schrägverzahnte Planetengetriebe der HEG-Serie verfügt über ein Untersetzungsverhältnis von 50:1 und eine geringe Verdrehsteifigkeit von 5 Bogenminuten. Es ist speziell für Nema 17 Schrittmotoren konzipiert, kompatibel mit einem Wellendurchmesser von 5mm und einer Wellenlänge von 14–28mm.
Das Getriebe bietet zudem die Schutzart IP65, die zuverlässigen Widerstand gegen Wasser und Staub gewährleistet und es ideal für anspruchsvolle Industrieumgebungen macht.
Optimiert für Schrittmotoranwendungen liefert es eine hohe Übertragungseffizienz, einen ruhigen und stabilen Betrieb sowie eine erheblich reduzierte Geräuschentwicklung. Das präzise schrägverzahnte Getriebedesign verbessert zusätzlich die Tragfähigkeit, die Drehmomentübertragung und die Positioniergenauigkeit. Ideal für Anwendungen mit hohen Drehzahlen und hohem Drehmoment, einschließlich Automatisierungssystemen, Robotik und anderen präzisen Bewegungssteuerungsszenarien.

Getriebespezifikationen

PN: HEG17-G50
Getriebetyp: Stirnradgetriebe
Getriebematerial: Legierter Stahl
Übersetzungsverhältnis: 50:1
Wirkungsgrad: 94%
Spiel bei Leerlauf: <=5arcmin
Nenneingangsgeschwindigkeit: 3000rpm
Maximale Eingangsgeschwindigkeit: 6000rpm
Maximal zulässiges Drehmoment: 15Nm(132,76lb-in)
Zulässiges Drehmoment: 30Nm(265,52lb-in)
Maximale Axiallast der Welle: 135N
Maximale Radiallast der Welle: 165N
Wasserdichtigkeit: IP65
Lebensdauer: 20000 Stunden

Physische Spezifikationen

Rahmengröße: 42 x 42mm
Getriebelänge: 76mm
Abtriebswellendurchmesser: Φ13mm
Abtriebswellenlänge: 26mm
Abtriebswellentyp: Keilnut
Eingangswellendurchmesser: Φ5mm
Eingangswellenlänge: 14-28mm

Physikalische Spezifikation
Abtriebswellentyp	Passfedernut
Durchmesser der Abtriebswelle(mm)	13
Durchmesser der Eingangswelle(mm)	5
Getriebelänge(mm)	76
Getriebematerial	Legierter Stahl
Getriebetyp	Stirnradgetriebe
IP-Bewertung	65
Länge der Abtriebswelle(mm)	26
Länge der Eingangswelle(mm)	14 - 28
Passende Motorgröße	Nema 17 (42 x 42)
Produktserie	HEG
Rahmengröße(mm)	42 x 42
Spiel	<=5 arcmin
Übersetzungsverhältnis(xx:1)	50

Feile	Größe
HEG17-G50.STEP	9.04MB	Download
HEG17-G50_Full_Datasheet.pdf	130.32KB	Download

Schnellsuche Abtriebswellentyp: Passfedernut, Rahmengröße(mm): 42 x 42, Übersetzungsverhältnis(xx:1): 50, Spiel: <=5 arcmin, Getriebetyp: Stirnradgetriebe, Durchmesser der Abtriebswelle(mm): 13, Länge der Abtriebswelle(mm): 26, Durchmesser der Eingangswelle(mm): 5, Länge der Eingangswelle(mm): 28, Getriebelänge(mm): 76, Passende Motorgröße: Nema 17 (42 x 42), Produktserie: HEG, IP-Bewertung: 65, Getriebematerial: Legierter Stahl
