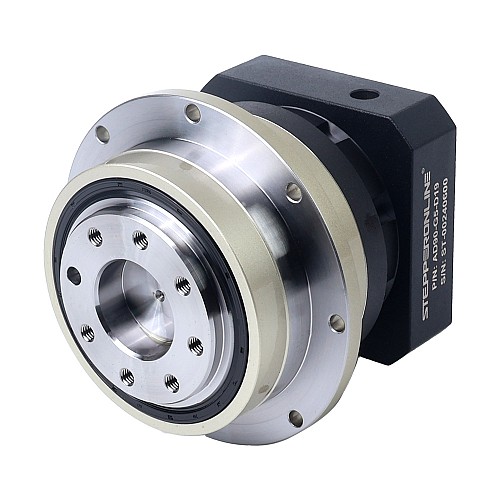

AD-Serie, 90mm, 5:1 Schrägverzahntes Planetengetriebe, Spiel 3arcmin für Servomotoren, Schutzart IP65

0 Bewertungen - + Bewertung

$222,65

5 + $203,29

10 + $187,03

50 + $173,18

100 + $161,23

Auf Lager: 200
Modell: AD90-G5-D19
Bruttogewicht: 3.59kg
Zertifiziert: ISO, CE, REACH

Land anklicken für Echtzeitbestand

Versendet von

China

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Dieses Stirnrad-Planetengetriebe bietet ein Übersetzungsverhältnis von 5:1 mit einem Spiel von 3arcmin. Es ist für Servomotoren mit einer Größe von 90mm und einem Eingangswellendurchmesser von 19mm ausgelegt und wird mit einem Flansch geliefert, sodass Ihr Motor problemlos direkt an den Abtrieb angeschlossen werden kann.
Dieses Getriebe ist für raue Umgebungen mit der hohen Schutzart IP65 ausgelegt und verfügt über eine Schrägverzahnung für einen reibungslosen, leisen Betrieb mit hohem Drehmoment und hoher Genauigkeit. Darüber hinaus bietet das Design eine hohe Belastbarkeit für anspruchsvolle Anwendungen wie automatisierte Produktionslinien, Verpackungsmaschinen, Textilmaschinen usw.

Getriebespezifikationen

Teilenummer: AD90-G5-D19
Getriebetyp: Stirnradgetriebe
Getriebematerial: Legierter Stahl
Übersetzungsverhältnis: 5:1
Effizienz: 97%
Spiel bei Leerlauf: 3arcmin
Nenneingangsgeschwindigkeit: 3000rpm
Maximale Eingangsgeschwindigkeit: 6000rpm
Maximal zulässiges Drehmoment: 160Nm(1416,12lb-in)
Zulässiges Drehmoment: 480Nm(4248,36lb-in)
Maximale Axiallast der Welle: 2850N
Maximales Biegemoment: 235N
Wasserdichtigkeit: IP65
Lebensdauer: 20000 Stunden

Physische Spezifikationen

Rahmengröße: 90 x 90mm
Getriebelänge: 109mm
Abtriebsflanschdurchmesser: Φ63mm
Eingangswellendurchmesser: Φ19mm
Eingangswellenlänge: Max. 45mm

Physikalische Spezifikation
Durchmesser der Eingangswelle(mm)	19
Getriebelänge(mm)	109
Getriebematerial	Legierter Stahl
Getriebetyp	Stirnradgetriebe
Inventarmethode	Spezielles Inventar
IP-Bewertung	65
Länge der Eingangswelle(mm)	45
Passende Motorgröße	Rahmen 80 Servomotor
Produktserie	AD
Rahmengröße(mm)	90 x 90
Spiel	<=3 arcmin
Übersetzungsverhältnis(xx:1)	5
