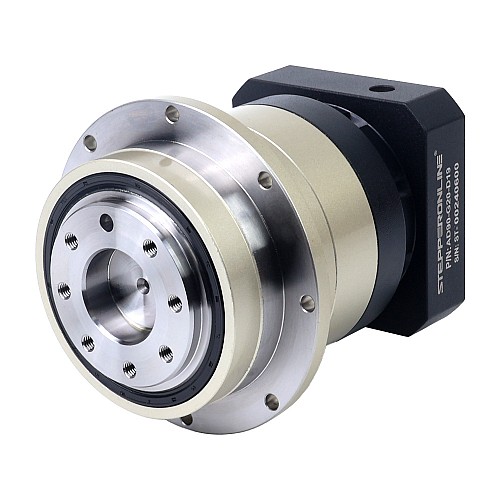

AD-Serie, 90mm, 20:1 Schrägverzahntes Planetengetriebe, Spiel 7arcmin für Servomotoren IP65

0 Bewertungen - + Bewertung

$0,00

Auf Lager: 1
Modell: AD90-G20-D19
Bruttogewicht: 4.78kg
Zertifiziert: ISO, CE, REACH

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

(Mindestbestellmenge 999 Stück)

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Dieses Stirnrad-Planetengetriebe bietet ein Übersetzungsverhältnis von 20:1 mit einem Spiel von 7arc-min. Es ist für Servomotoren mit einer Größe von 80mm und einem Eingangswellendurchmesser von 19mm ausgelegt und wird mit einem Flansch geliefert, sodass Ihr Motor problemlos direkt an den Abtrieb angeschlossen werden kann.
Dieses Getriebe ist für raue Umgebungen mit der hohen Schutzart IP65 ausgelegt und verfügt über eine Schrägverzahnung für einen reibungslosen, leisen Betrieb mit hohem Drehmoment und hoher Genauigkeit. Darüber hinaus bietet das Design eine hohe Belastbarkeit für anspruchsvolle Anwendungen wie automatisierte Produktionslinien, Verpackungsmaschinen, Textilmaschinen usw.

Getriebespezifikationen

Teilenummer: AD90-G20-D19
Getriebetyp: Stirnradgetriebe
Getriebematerial: Legierter Stahl
Übersetzungsverhältnis: 20:1
Effizienz: 94%
Spiel bei Leerlauf: 7arc-min
Nenneingangsgeschwindigkeit: 4000rpm
Maximale Eingangsgeschwindigkeit: 8000rpm
Maximal zulässiges Drehmoment: 130Nm(1150,06lb-in)
Zulässiges Drehmoment: 390Nm(3451,79lb-in)
Maximale Axiallast der Welle: 2850N
Maximales Biegemoment: 235N
Wasserdichtigkeit: IP65
Lebensdauer: 20000 Stunden

Physische Spezifikationen

Rahmengröße: 90 x 90mm
Getriebelänge: 139mm
Abtriebsflanschdurchmesser: Φ63mm
Eingangswellendurchmesser: Φ19mm
Eingangswellenlänge: Max. 45mm

Physikalische Spezifikation
Durchmesser der Eingangswelle(mm)	19
Getriebelänge(mm)	139
Getriebematerial	Legierter Stahl
Getriebetyp	Stirnradgetriebe
Inventarmethode	Spezielles Inventar
IP-Bewertung	65
Länge der Eingangswelle(mm)	45
Passende Motorgröße	Rahmen 80 Servomotor
Produktserie	AD
Rahmengröße(mm)	90 x 90
Spiel	<=7 arcmin
Übersetzungsverhältnis(xx:1)	20
