A6H Serie 1800W EtherCAT AC Servomotor Kit 1500rpm 11,50Nm mit Bremse 17-Bit Absolutgeber IP67

0 Bewertungen - + Bewertung

$428,43

5 + $415,92

10 + $404,12

50 + $392,97

100 + $382,42

Auf Lager: 200
Modell: A6H-EC1800H3B1-M17
Bruttogewicht: 12.62kg
Zertifiziert: ISO, CE

Land anklicken für Echtzeitbestand

Versendet von

China

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

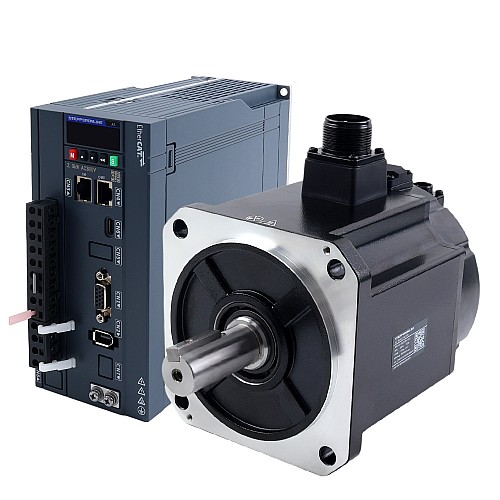

Dies ist ein AC-Servomotor- und Treiber-Kit der A6H-Serie, bestehend aus einem 380VAC 1800W Motor mit integriertem 17-Bit-Multiturn-Absolutencoder und einer 24V 24W Bremse sowie einem dreiphasigen 380V 2000W Servotreiber, der EtherCATkommunikation unterstützt.

Dieser Motor ist ein Hochträgheitstyp und eignet sich für Anwendungen mit hoher Lastkapazität, wie z. B. die traditionelle Werkzeugmaschinenindustrie oder Zahnstangenantriebe.
Die Servoprodukte der A6-EC-Serie zeichnen sich durch hohe Reaktionsgeschwindigkeit, hohe Präzision und Kosteneffizienz aus und bieten effiziente sowie komfortable Lösungen für die Bewegungssteuerung in verschiedenen Industrien.

Artikel im Kit

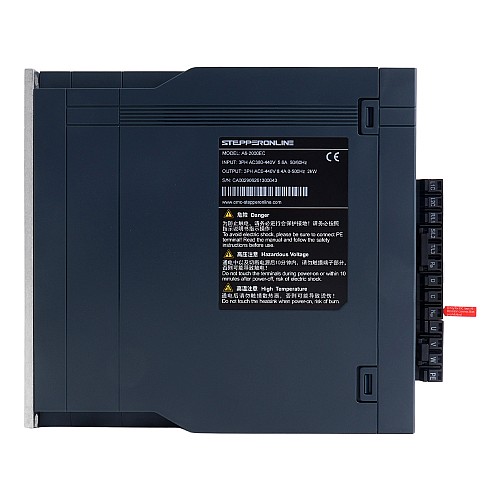

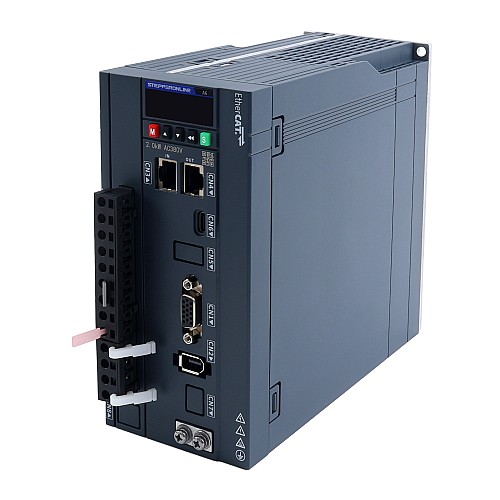

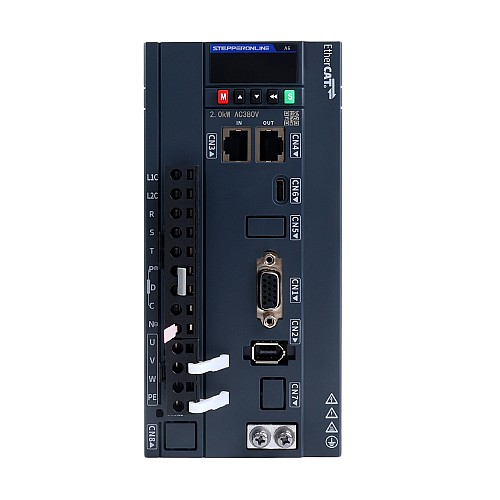

1 x A6-2000EC: 2000W AC-Servomotortreiber
1 x A6M130-1800H3B1-M17: 1800W AC-Servomotor 1500rpm 11.50Nm mit Bremse 17-Bit-Encoder IP67

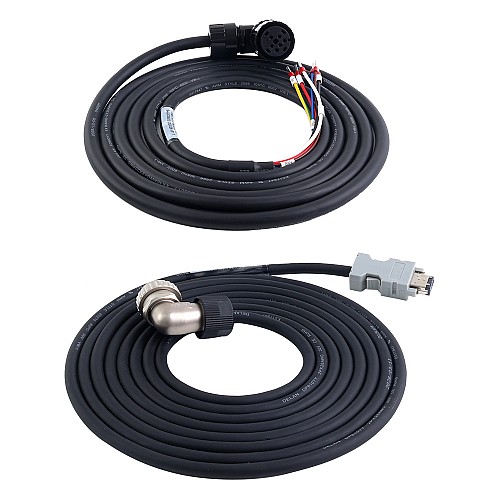

1 x AS7-C-PWB062-3.0: 3.0m Motorkabel
1 x AS7-C-ENC072-3.0: 3.0m Encoderkabel

Servotreiberspezifikation

Teilenummer: A6-2000EC
EtherCAT-Kommunikation
2-kHz-Speed-Loop-Bandbreite
17-Bit-Absolutwertgeber
Nennspannung dreiphasig 380VAC
Nennleistung 2000W
Abmessungen: 280*200*120mm

Servomotorspezifikation

Teilenummer: A6M130-1800H3B1-M17
Nennspannung: 380VAC
Nennleistung : 1800W
Nenndrehmoment: 11.50Nm
Spitzendrehmoment: 28.75Nm
Nenngeschwindigkeit: 1500rpm
Höchstgeschwindigkeit: 3000rpm
Nennstrom: 7.03A
Spitzenstrom: 19.03A
Gegen-EMF-Konst: 106.06V/krpm
Pole: 10
Magnetischer Encoder, 17-bit Single-Turn Absolutwertgeber (mit Multi-Turn-Funktion verfügbar)
IP-Schutzart: IP67
Wellendurchmesser: 22mm
Bremsspannung: 24V DC
Bremsleistung: 24W
Bremshaltemoment: 16.0Nm
Axiale Belastung: maximal 196N
Radiale Belastung bei einer Wellenlänge von 55mm: maximal 686N

Bitte laden Sie die A6-Servo-Debug-Software hier herunter.

Wenn Sie ein Kabel mit HDB15-Stecker benötigen, können Sie über diesen Link mit dem Kauf fortfahren.

Wenn Sie längere Motor- und Encoderkabel-Kombinationen benötigen, stehen 5m oder 10m Optionen zur Verfügung.

Der Standard-Encoder in diesem Servomotor kann als Mehrumdrehungs-Absolutgeber verwendet werden, erfordert jedoch ein 3m, 5m oder 10m Encoder-Kabel mit Batteriebox.

Wie wählt man das richtige Typ-C-Debugging-Kabel aus? Bitte lesen Sie diesen Artikel.

Weitere Informationen zu den Unterschieden zwischen allen auf STEPPERONLINE verkauften Servomotoren finden Sie in diesem Artikel.

Elektrische Spezifikation
Eingangsspannung(V)	380VAC
Encoder Auflösung	17bit
Encodertyp	Magnetisches Absolut
Integriertes STO oder nicht?	Nein
Kontrollmodi	EtherCAT
Mit Bremse	Ja
Nenndrehmoment(Nm)	11.5
Nenngeschwindigkeit(rpm)	1500
Nennleistung(W)	1800
Spitzendrehmoment(Nm)	28.75
Spitzengeschwindigkeit(rpm)	3000
Physikalische Spezifikation
Integriert oder nicht	Nein
IP-Bewertung	67
Luftfahrtstecker oder nicht	Nein
Rahmengröße(mm)	130 x 130
Schaftdurchmesser(mm)	22

Feile	Größe
A6M130-1800H3B1-M17_Full_Datasheet.pdf	229.61KB	Download
A6-2000EC.STEP	19.77MB	Download
STEPPERONLINE_A6_Servo_V0.02.xml	315.49KB	Download
A6M130-1800H3B1-M17.STEP	14.17MB	Download
A6-EC_series_servo_drive_manual.pdf	16.87MB	Download

Schnellsuche Schaftdurchmesser(mm): 22, Eingangsspannung(V): 380VAC, Encoder Auflösung: 17bit, Rahmengröße(mm): 130 x 130, Encodertyp: Magnetisches Absolut, Nenngeschwindigkeit(rpm): 1500, Nenndrehmoment(Nm): 11.5, Nennleistung(W): 1800, Spitzendrehmoment(Nm): 28.75, IP-Bewertung: 67, Kontrollmodi: EtherCAT, Spitzengeschwindigkeit(rpm): 3000, Mit Bremse: Ja, Integriert oder nicht: Nein, Luftfahrtstecker oder nicht: Nein, Integriertes STO oder nicht?: Nein
