A6-Serie 100W EtherCAT AC-Servomotor-Kit 3000rpm 0,32Nm 17-Bit-Absolutwertgeber IP67

0 Bewertungen - + Bewertung

$123,29

5 + $119,89

10 + $116,67

50 + $113,62

100 + $110,73

Auf Lager: 200
Modell: A6-EC100L2A1-M17
Bruttogewicht: 3.00kg
Zertifiziert: ISO, CE

Land anklicken für Echtzeitbestand

Versendet von

China

USA

Deutschland

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

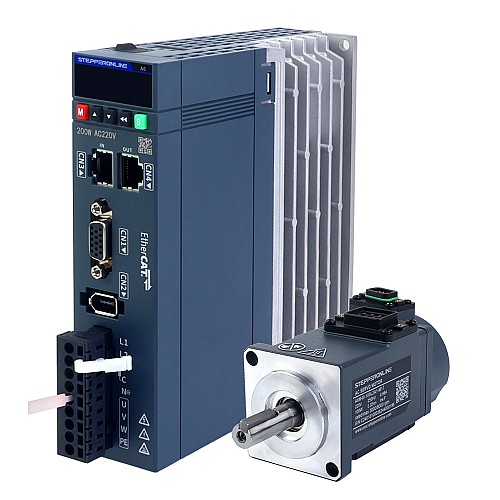

Dies ist ein AC-Servomotor- und Treiberkit der A6-Serie, bestehend aus einem 220-VAC-100-W-Motor und einem einphasigen 220-V-200-W-Servotreiber, der EtherCAT-Kommunikation unterstützt. Mit dem integrierten 17-Bit-Multiturn-Absolutwertgeber bietet der Motor eine hervorragende Servosteuerungsleistung.
Diese Serie von Servoprodukten ist einfach zu bedienen, wirtschaftlich und effizient. Es zeichnet sich durch hohe Reaktionsfähigkeit, hohe Präzision, hohe Geschwindigkeit, hohe Synchronisation usw. aus und unterstützt die Selbstoptimierung mit nur einem Knopfdruck sowie die automatische Trägheitserkennung usw.
Die Servoprodukte der A6-EC-Serie zeichnen sich durch hohe Kosteneffizienz aus und sind mit gängigen SPS von Marken wie Beckhoff und Omron kompatibel und bieten effiziente und praktische Bewegungssteuerungslösungen für verschiedene Branchen.

Artikel im Kit

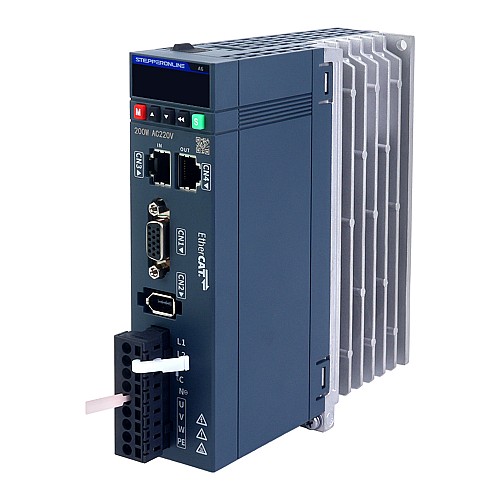

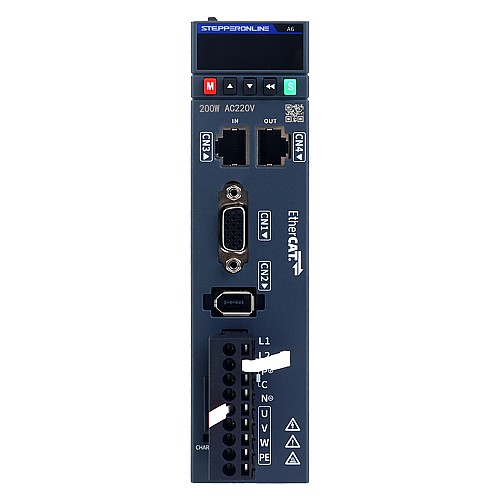

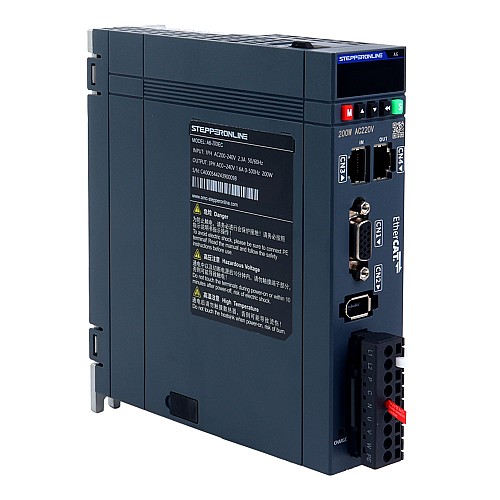

1 x A6-200EC: 200W EtherCAT AC-Servomotortreiber
1 x A6M40-100L2A1-M17: 100W AC-Servomotor 3000rpm 0,32Nm 17-Bit-Encoder IP67
1 x AS7-C-PWR075-3.0: 3,0m Motorkabel
1 x AS7-C-ENC076-3.0: 3,0m Encoderkabel

Servotreiberspezifikation

Teilenummer: A6-200EC
EtherCAT-Kommunikation
2 kHz Geschwindigkeitsschleifenbandbreite
17 Bit absolut Encoder
250 μs Synchronisationsperiode
300 Knoten bei 120 m Entfernung, 15 ns Synchronisationsfehler, ±20 ns Synchronisationsjitter
Nennspannung Einphasig 220VAC
Nennleistung 200W
Automatische Motoridentifikation
Abmessungen: 170 x 150 x 40mm

Servomotor-Spezifikation

Teilenummer: A6M40-100L2A1-M17
Nennspannung: 220VAC
Nennleistung: 100W
Nenndrehmoment: 0,32Nm
Spitzendrehmoment: 1,12Nm
Nenndrehzahl: 3000rpm
Spitzendrehzahl: 6000rpm
Nennstrom: 1,10A
Spitzenstrom: 3,90A
Drehmomentkonstant: 0,33Nm/A
Gegen-EMK-Konstant: 20,10V/krpm
Widerstand: 06,70ohms
Induktivität: 7,81mH
Trägheit: 0,03 kg*m²*10^-4
Pole: 10
Encoder: Magnetischer Encoder, 17-bit Single-Turn Absolutwertgeber (mit Multi-Turn-Funktion verfügbar)
IP-Schutzart: IP67
Wellendurchmesser: 8mm
Axiale Belastung: Maximal 54N
Radiale Belastung bei 20mm Wellenlänge: Maximal 78N

Bitte laden Sie die A6-Servo-Debug-Software hier herunter.

Wenn Sie ein Kabel mit HDB15-Stecker benötigen, können Sie über diesen Link mit dem Kauf fortfahren.

Wenn Sie längere Motor- und Encoderkabel-Kombinationen benötigen, stehen 5m oder 10m Optionen zur Verfügung.

Der Standard-Encoder in diesem Servomotor kann als Mehrumdrehungs-Absolutgeber verwendet werden, erfordert jedoch ein 3m, 5m oder 10m Encoder-Kabel mit Batteriebox.

Wenn Ihre Netzspannung 110VAC beträgt, müssen Sie diesen Transformator TR500-A220-A120 verwenden, wenn Sie diesen Servomotor einsetzen.

Wie wählt man das richtige Typ-C-Debugging-Kabel aus? Bitte lesen Sie diesen Artikel.

Weitere Informationen zu den Unterschieden zwischen allen auf STEPPERONLINE verkauften Servomotoren finden Sie in diesem Artikel.

Elektrische Spezifikation
Eingangsspannung(V)	220VAC
Encoder Auflösung	17bit
Encodertyp	Magnetisches Absolut
Integriertes STO oder nicht?	Nein
Kontrollmodi	EtherCAT
Mit Bremse	Nein
Nenndrehmoment(Nm)	0.32
Nenngeschwindigkeit(rpm)	3000
Nennleistung(W)	100
Spitzendrehmoment(Nm)	1.12
Spitzengeschwindigkeit(rpm)	6000
Physikalische Spezifikation
Integriert oder nicht	Nein
Inventarmethode	Spezielles Inventar
IP-Bewertung	67
Luftfahrtstecker oder nicht	Nein
Rahmengröße(mm)	40 x 40
Schaftdurchmesser(mm)	8

Feile	Größe
A6M40-100L2A1-M17_Full_Datasheet	163.8KB	Download
AS7-C-PWR075-3.0.pdf	110.05KB	Download
AS7-C-ENC076-3.0_Full_Datasheet.pdf	108.54KB	Download
A6-200EC.stp	14.26MB	Download
STEPPERONLINE_A6_Servo_V0.02.xml	315.49KB	Download
A6M40-100L2A1-M17.STEP	8.73MB	Download
A6-EC_series_servo_drive_manual.pdf	16.87MB	Download

Schnellsuche Schaftdurchmesser(mm): 8, Encoder Auflösung: 17bit, Rahmengröße(mm): 40 x 40, Encodertyp: Magnetisches Absolut, Nenngeschwindigkeit(rpm): 3000, Nenndrehmoment(Nm): 0.32, Nennleistung(W): 100, Spitzendrehmoment(Nm): 1.12, IP-Bewertung: 67, Kontrollmodi: EtherCAT, Eingangsspannung(V): 220VAC, Spitzengeschwindigkeit(rpm): 6000, Mit Bremse: Nein, Integriert oder nicht: Nein, Luftfahrtstecker oder nicht: Nein, Inventarmethode: Spezielles Inventar
