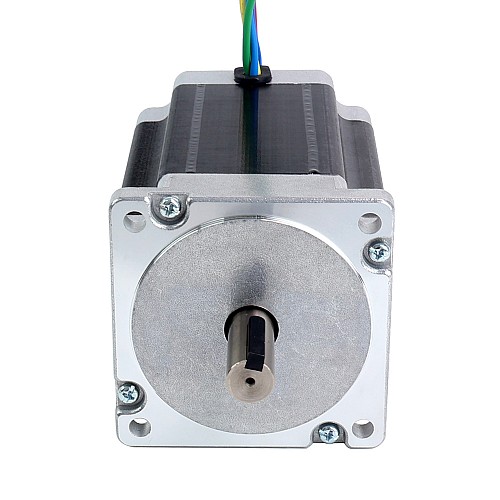

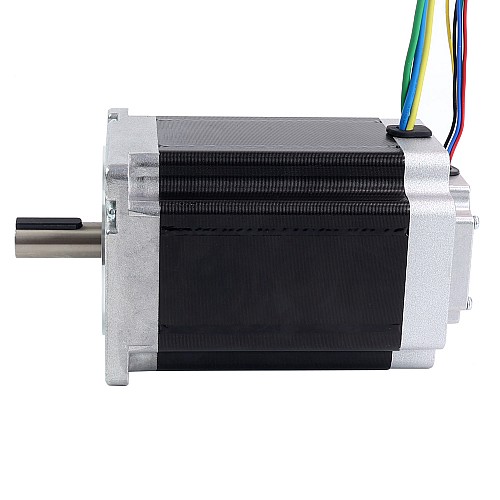

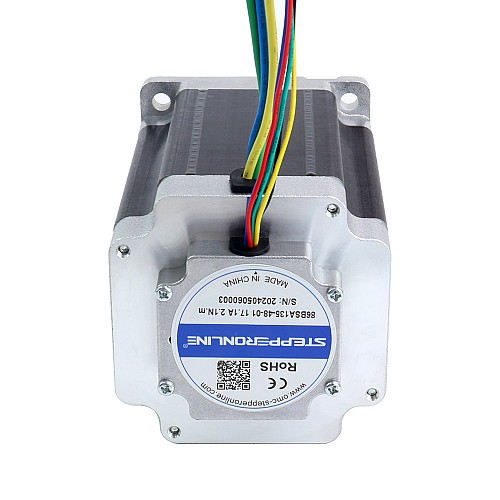

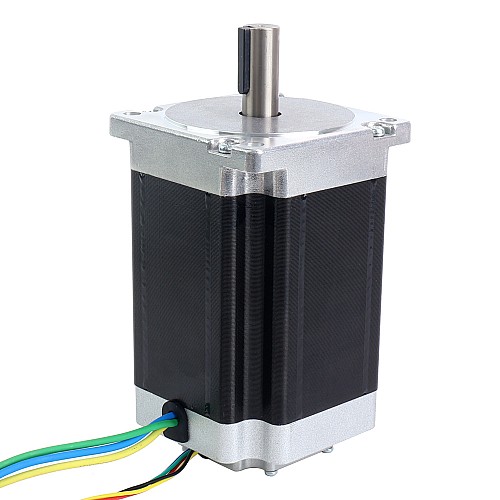

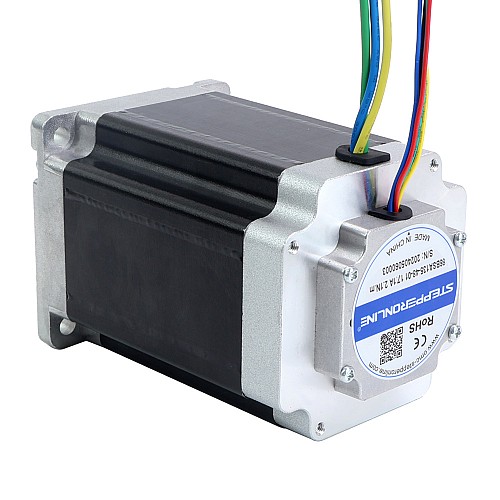

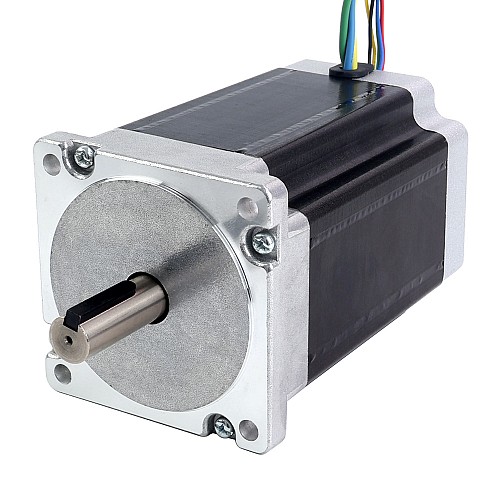

48V, 3000RPM, 2,1Nm, 660W, 17,10A, 86x86x135mm, BLDC Motor

0 Bewertungen - + Bewertung

$89,38

5 + $86,77

10 + $84,31

50 + $81,98

100 + $79,78

Auf Lager: 200
Modell: 86BSA135-48-01
Bruttogewicht: 4.20kg
Zertifiziert: ISO, CE

Land anklicken für Echtzeitbestand

Versendet von

China

USA

Deutschland

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Dies ist ein bürstenloser 48-V-Gleichstrommotor mit 3 Phasen und 8 Polen. Es bietet eine Nenndrehzahl von 3000rpm und ein Drehmoment von 2,1Nm(297,38oz.in).
Bei den bürstenlosen Motoren der Serie 86BSA handelt es sich um Hochleistungsmotoren mit quadratischem Gehäuse und größerem Drehmoment, die für Textilmaschinen, Robotik, Motorräder und andere Industrieanwendungen geeignet sind.

Elektrische Spezifikation

Hersteller-Teilenummer: 86BSA135-48-01
Phase: 3
Pole: 8
Nennspannung: 48V
Nenndrehmoment: 2,1Nm(297,38oz.in)
Nennleistung: 660W
Nenngeschwindigkeit: 3000±10%rpm
Nennstrom: 17,10A
Leerlaufgeschwindigkeit: 3450±10%rpm
Widerstand/Phase: 0,12±10%Ohms
Induktivität/Phase: 0,40±20%mH
GEGEN-EMF: 10,05±5%V/Krpm
Isolationsklasse: B 130°C[266°F]

Physische Spezifikation

Rahmengröße: 86 x 86mm
Körperlänge: 134.6mm
Wellendurchmesser: Φ14mm
Schaftlänge: 35mm
Schafttyp: Keilnut
Anzahl der Leads: 8
Leitungslänge: 500mm
Sensor: Hall-Sensor
Gewicht:3,91kg

Verbindung

U	V	W	+5V	GND	A	B	C
Gelb	Grün	Blau	Rot	Schwarz	Gelb	Grün	Blau

Die für diesen Motor geeigneten Getriebe sind EG34-G5, EG34-G10, EG34-G20, EG34-G50.

Produktart
Produktart	BLDC-Motor
Elektrische Spezifikation
Anzahl der Phasen	3
Nenndrehmoment(Nm)	2.1
Nenngeschwindigkeit(rpm)	3000
Nennleistung(W)	660
Nennspannung(V)	48
Nennstrom(A)	17.1
Physikalische Spezifikation
Abtriebswellentyp	Passfedernut
Inventarmethode	Spezielles Inventar
IP-Bewertung	20
Körperlänge(mm)	134.6
Mit Getriebe	Nein
Rahmengröße(mm)	Nema 34 (86 x 86)
Schaftdurchmesser(mm)	14
Schaftlänge(mm)	35

Feile	Größe
86BSA135-48-01_Full_Datasheet.pdf	119.33KB	Download
86BSA135-48-01.STEP	1.08MB	Download

Schnellsuche Abtriebswellentyp: Keilnut, Schaftdurchmesser(mm): 14, Schaftlänge(mm): 35, Nennspannung(V): 48, Nennstrom(A): 17.1, Körperlänge(mm): 134.6, Rahmengröße(mm): Nema 34 (86 x 86), Anzahl der Phasen: 3, Produktart: BLDC-Motor, Nenngeschwindigkeit(rpm): 3000, Nenndrehmoment(Nm): 2.1, Nennleistung(W): 660, IP-Bewertung: 20, Mit Getriebe: Nein, Inventarmethode: Spezielles Inventar
