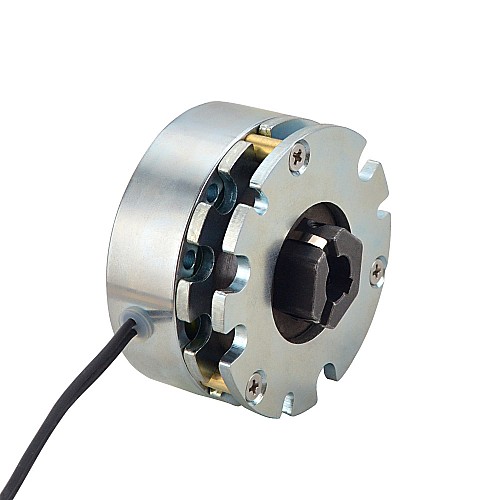

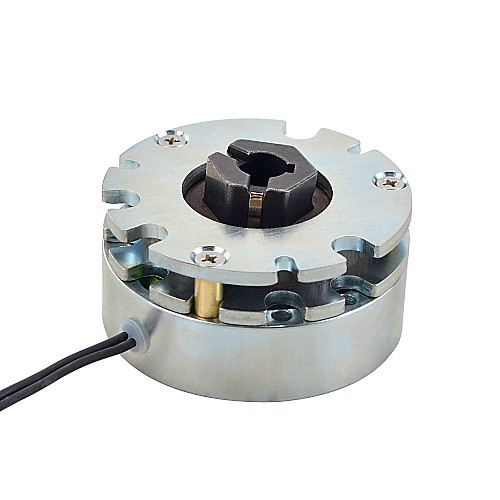

Elektromagnetische DC-Bremse 24V 4.0Nm(566oz.in) für Nema 34 Schrittmotor

0 Bewertungen - + Bewertung

$38,91

5 + $37,31

10 + $35,83

50 + $34,47

100 + $33,20

Auf Lager: 10000
Modell: SWB-05
Bruttogewicht: 0.90kg
ETA des US-Inventars: 10pcs 05-05-24(dd-mm-yy)
Zertifikat: ISO, CE

Mögliche Optionen

Lieferung aus

China

Vereinigte Staaten

Deutschland

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Bei vorrätigen Artikeln erfolgt der Versand innerhalb von 24 Stunden!

Diese Bremse ist eine nicht erregte Bremse und arbeitet mit 24VDC, sie kann ein maximales Haftreibungsmoment von 4Nm(566.4oz.in) erzeugen. Es ist eine gute Wahl für Schrittmotoren der Größe Nema 34.

Das Funktionsprinzip ist:
Wenn die elektrische Energie angelegt wird, wird der Anker durch die elektromagnetische Kraft in der Magnetkörperbaugruppe gezogen, die die Federwirkung überwindet. Dadurch kann sich die Reibscheibe frei drehen. Wenn die elektrische Energie unterbrochen wird, wird die elektromagnetische Kraft entfernt und die Druckfeder zwingt die Ankerplatte mechanisch, die Reibscheibe zwischen sich und der Druckplatte zu klemmen. Dadurch entsteht ein Drehmoment, um die Last zu halten.

Vorsichtsmaßnahmen für die Bremsenmontage:
1. Der Motor muss über eine passende Hinterwelle verfügen.
2. Am Motor befinden sich entsprechende Befestigungslöcher, und die Größe passt.

Bremsspezifikation

Bremstyp: Keine Anregung
Statisches Reibmoment: 4Nm(566.4oz.in)
Trägheitsmoment: 23x10^-6kg.cm²
Stromspannung : 24V
Leistung: 13W
Hitzebeständigkeitsklasse: F
Höchstgeschwindigkeit: 5000rpm
Gewicht: 0.8kg

Bremsspezifikation
Bremsennennspannung(V)	24
Bremskraft(W)	13
Bremsmoment(Ncm)	400
Bremsmoment(oz.in)	566.4
Physikalische Spezifikation
Inventarmethode	Spezielles Inventar
