400-W-EtherCAT-AC-Servomotor-Kit der A6-Serie, 3000rpm, 1,27Nm mit Bremse, 17-Bit-Absolutwertgeber IP67

0 Bewertungen - + Bewertung

$137,15

5 + $133,36

10 + $129,78

50 + $126,38

100 + $123,16

Auf Lager: 200
Modell: A6-EC400H2B1-M17
Bruttogewicht: 3.55kg
Zertifiziert: ISO, CE

Land anklicken für Echtzeitbestand

Versendet von

China

USA

Deutschland

Australien

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

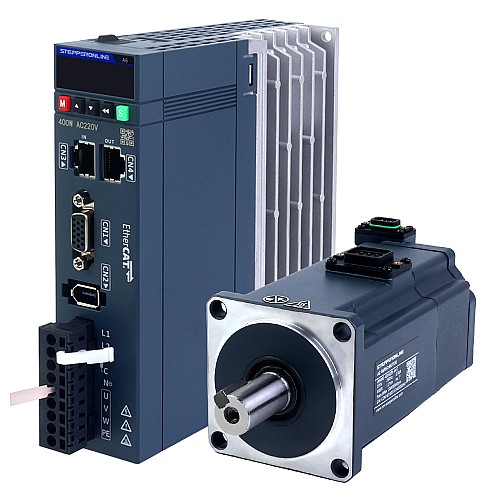

Dies ist ein AC-Servomotor- und Treiberkit der A6-Serie, bestehend aus einem 220-VAC-400-W-Motor und einem einphasigen 220-V-400-W-Servotreiber, der die EtherCAT-Kommunikation unterstützt. Mit dem eingebauten 17-Bit-Multiturn-Absolutwertgeber und einer 24-V-7,3-W-Bremse bietet der Motor eine hervorragende Servosteuerungsleistung.
Diese Serie von Servoprodukten ist einfach zu bedienen, wirtschaftlich und effizient. Es zeichnet sich durch hohe Reaktionsfähigkeit, hohe Präzision, hohe Geschwindigkeit, hohe Synchronisation usw. aus und unterstützt die Selbstoptimierung mit nur einem Knopfdruck sowie die automatische Trägheitserkennung usw.
Die Servoprodukte der A6-EC-Serie zeichnen sich durch hohe Kosteneffizienz aus und sind mit gängigen SPS von Marken wie Beckhoff und Omron kompatibel und bieten effiziente und praktische Bewegungssteuerungslösungen für verschiedene Branchen.

Artikel im Kit

1 x A6-400EC: 400-W-EtherCAT-AC-Servomotortreiber
1 x A6M60-400H2B1-M17: 400W AC-Servomotor, 3000rpm, 1,27Nm mit Bremse, 17-Bit-Encoder IP67
1 x AS7-C-PWB075-3.0: 3,0m Motorkabel
1 x AS7-C-ENC076-3.0: 3,0m Encoderkabel

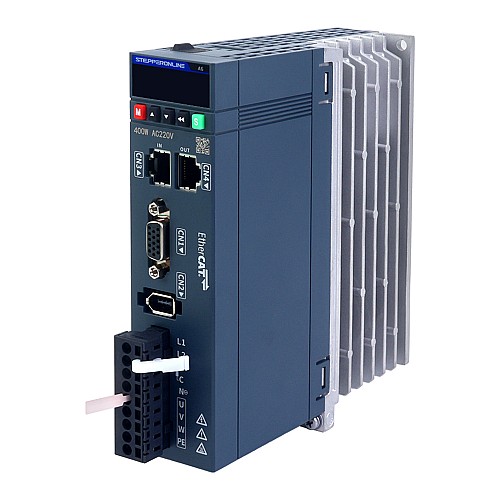

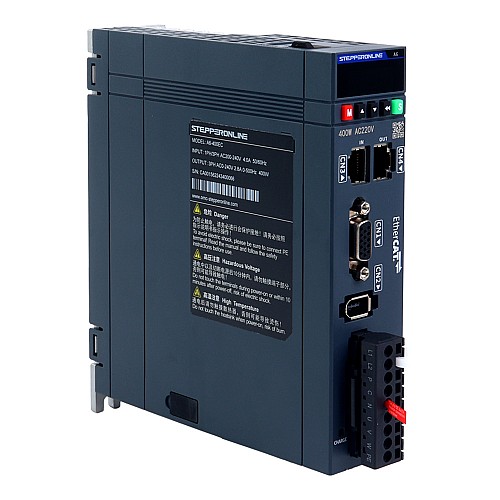

Servotreiberspezifikation

Teilenummer: A6-400EC
EtherCAT-Kommunikation
2-kHz-Geschwindigkeitsschleifenbandbreite
17-Bit-Absolutwertgeber
250 μs Synchronisationsperiode
300 Knoten bei 120 m Entfernung, 15 ns Synchronisationsfehler, ±20 ns Synchronisationsjitter
Nennspannung einphasig 220 VAC
Nennleistung 400 W
Automatische Motoridentifikation
Abmessungen: 170 x 150 x 40 mm
Integrierte dynamische Bremsfunktion

Servomotorspezifikation

Teilenummer: A6M60-400H2B1-M17
Nennspannung: 220VAC
Nennleistung: 400W
Nenndrehmoment: 1,27Nm
Spitzendrehmoment: 4,45Nm
Nenngeschwindigkeit: 3000rpm
Höchstgeschwindigkeit: 6000rpm
Nennstrom: 2,51A
Spitzenstrom: 8,78A
Drehmomentkonst.: 0,51Nm/A
Gegen-EMF-Konst: 33,29V/Krpm
Widerstand: 1,83ohms
Induktivität: 5,60mH
Trägheit: 0,60kg*m²*10^-4
Pole: 10
Encoder: Magnetischer Encoder, 17-bit Single-Turn Absolutwertgeber (mit Multi-Turn-Funktion verfügbar)
IP-Schutzart: IP67
Wellendurchmesser: 14mm
Bremsspannung: 24V DC
Bremsleistung: 7,3W
Bremshaltemoment: 1,27Nm
Axiale Belastung: maximal 74N
Radiale Belastung bei einer Wellenlänge von 25mm: maximal 245N

Bitte laden Sie die A6-Servo-Debug-Software hier herunter.

Wenn Sie ein Kabel mit HDB15-Stecker benötigen, können Sie über diesen Link mit dem Kauf fortfahren.

Wenn Sie längere Motor- und Encoderkabel-Kombinationen benötigen, stehen 5m oder 10m Optionen zur Verfügung.

Der Standard-Encoder in diesem Servomotor kann als Mehrumdrehungs-Absolutgeber verwendet werden, erfordert jedoch ein 3m, 5m oder 10m Encoder-Kabel mit Batteriebox.

Wenn Ihre Netzspannung 110VAC beträgt, müssen Sie diesen Transformator TR500-A220-A120 verwenden, wenn Sie diesen Servomotor einsetzen.

Wie wählt man das richtige Typ-C-Debugging-Kabel aus? Bitte lesen Sie diesen Artikel.

Weitere Informationen zu den Unterschieden zwischen allen auf STEPPERONLINE verkauften Servomotoren finden Sie in diesem Artikel.

Elektrische Spezifikation
Eingangsspannung(V)	220VAC
Encoder Auflösung	17bit
Encodertyp	Magnetisches Absolut
Integriertes STO oder nicht?	Nein
Kontrollmodi	EtherCAT
Mit Bremse	Ja
Nenndrehmoment(Nm)	1.27
Nenngeschwindigkeit(rpm)	3000
Nennleistung(W)	400
Spitzendrehmoment(Nm)	4.45
Spitzengeschwindigkeit(rpm)	6000
Physikalische Spezifikation
Integriert oder nicht	Nein
Inventarmethode	Spezielles Inventar
IP-Bewertung	67
Luftfahrtstecker oder nicht	Nein
Rahmengröße(mm)	60 x 60
Schaftdurchmesser(mm)	14

Feile	Größe
A6M60-400H2B1-M17_Full_Datasheet.pdf	165.48KB	Download
A6-400EC.stp	14.26MB	Download
AS7-C-PWB075-3.0.pdf	110.26KB	Download
AS7-C-ENC076-3.0_Full_Datasheet.pdf	108.54KB	Download
STEPPERONLINE_A6_Servo_V0.02.xml	315.49KB	Download
A6M60-400H2B1-M17.STEP	8.42MB	Download
A6-EC_series_servo_drive_manual.pdf	16.87MB	Download
