4 Achse CNC Router Kit 3.0Nm(425oz.in) Nema 23 Schrittmotore & Schrittmotortreiber DM556T
$191,07
5 + $185,49
10 + $180,23
50 + $175,26
100 + $170,56
- Auf Lager: 10000
- Modell: 4-DM556T-S30
- Bruttogewicht: 10.25kg
- Zertifikat: ISO, CE, UKCA
Mögliche Optionen
Bei vorrätigen Artikeln erfolgt der Versand innerhalb von 24 Stunden!

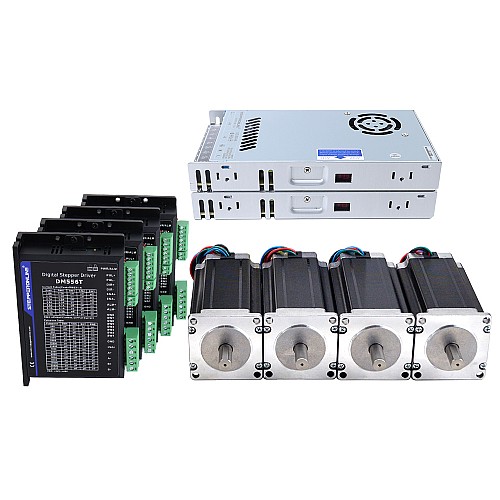

Dieses CNC-Kit enthalten:
- 4 x Digitaler Stepper Driver 1.8 ~ 5.6A 20-50VDC für Nema 23, 24, 34 Schrittmotor
- 4 x Nema 23 Bipolar 3Nm(4,25 Zoll) 4.2A 57x57x114mm 4 Drähte Schrittmotor CNC
- 2 x 350W 48V 7.3A 115/230 V Schaltnetzteil Schrittmotor CNC Router Kits

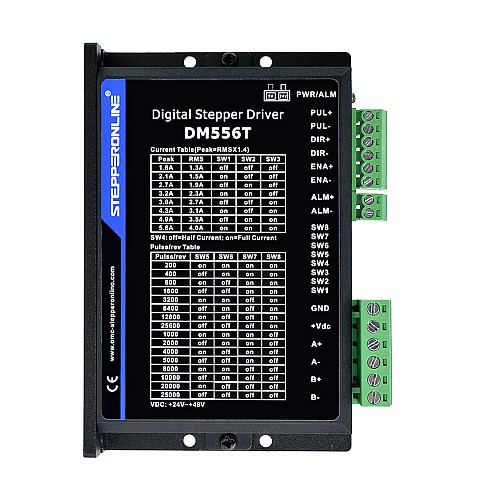

Treiberspezifikation
- Anti-Resonanz für optimales Drehmoment, extra sanfte Bewegung, geringe Motorheizung und Geräuschentwicklung
- Motor-Auto-Identifikation und Parameter-Autokonfiguration für optimales Drehmoment von Weitbereichsmotoren
- Schritt- und Richtungssteuerung(PUL / DIR)
- Multi-Stepping für sanfte Motorbewegung
- TTL compatible and Optisch isolierte Eingängeto 5.6A
- Eingangs spannung 20-50VDC
- 16 wählbare Mikroschrittauflösungen von 400-25.600 über DIP-Schalter
- 8 wählbare Ausgangsstromeinstellungen von 1,8A bis 5,6A über DIP-Schalter
- Sanftanlauf ohne "Sprung" beim Einschalten
- Pulseingangs frequenz up to 200KHz
- Automatische Leerlaufreduzierung
- Schutz für Überspannung und Überstrom
Motorspezifikation
- Hersteller-Teilenummer: 23HS45-4204S
- Motorentyp: Bipolar
- Schrittwinkel: 1.8deg
- Haltemoment: 3.0Nm(425oz.in)
- Strom/Phase: 4.2A
- Widerstand/Phase: 0.9ohms
- Induktivität: 3.8mH±20%(1KHz)
- Rahmengröße: 57 x 57mm
- Körper Länge: 113mm
- Schaftdurchmesser: Φ10mm
- Schaftlänge: 24mm
- D-Schnittlänge: 20mm
- Anzahl Leiter: 4
- Leitungslänge: 400mm
Verbindung
A+ |
A- |
B+ |
B- |
Black |
Grün |
Rot |
Blau |
Leistungsspezifikation
- 48V DC 7.3A Ausgang
- AC Eingangs spannungs bereich: 93~132V/176~264VAC
- 115V / 230V AC durch Schalter ausgewählt
- Hohe Effizienz niedrige Kosten
- Zwangsluftkühlung durch eingebauten DC-Lüfter
- Geringe Ausgangs welligkeit und Lärm
- Überstrom-, Überspannungs-, Kurzschluss- und Überhitzungsschutz
- 215*115*50mm(L*W*H)
Elektrische Spezifikation | |
Anzahl der Phasen | 2 |
Eingangsspannungsreferenz(V) | 24 - 48DC |
Hat Drehmoment/Schub-Kurve? Drehmoment | Ja |
Produktart | Offene Schleife-Kit |
Haltemoment(Ncm) | 300 |
Haltemoment(oz.in) | 425 |
Anzahl der Achsen | 4 |
Physikalische Spezifikation | |
Inventarmethode | Spezielles Inventar |
Produktserie | TS Serie |
Rahmengröße(mm) | Nema 23 (57 x 57) |
Abtriebswellentyp | D |
Schaftdurchmesser(mm) | 10 |
