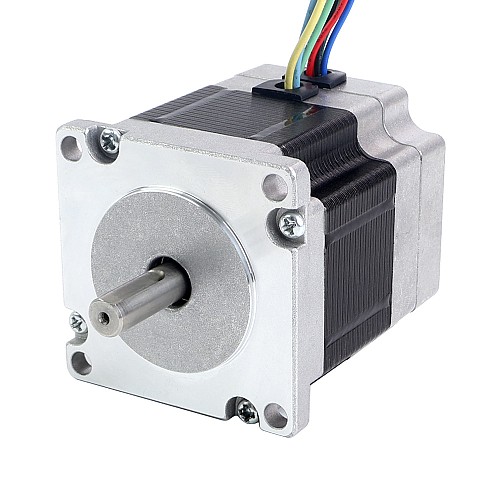

24V, 3000RPM, 0,2Nm, 63W, 3,60A, 57x57x58mm, BLDC Motor

0 Bewertungen - + Bewertung

$21,85

5 + $21,21

10 + $20,61

50 + $20,04

100 + $19,50

Auf Lager: 200
Modell: 57BSA58-24-01
Bruttogewicht: 0.70kg
Zertifiziert: ISO, CE

Land anklicken für Echtzeitbestand

Versendet von

China

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Dies ist ein bürstenloser 24-V-Gleichstrommotor mit 3 Phasen und 8 Polen. Es bietet eine Nenndrehzahl von 3000rpm und ein Drehmoment von 0,2Nm(28,32oz.in).
Bei den bürstenlosen Motoren der Serie 57BSA handelt es sich um Hochleistungsmotoren mit quadratischem Gehäuse und größerem Drehmoment, die für Textilmaschinen, Robotik, Motorräder und andere Industrieanwendungen geeignet sind.

Elektrische Spezifikation

Hersteller-Teilenummer: 57BSA58-24-01
Phase: 3
Pole: 8
Nennspannung: 24V
Nenndrehmoment: 0,2Nm(28,32oz.in)
Nennleistung: 63W
Nenngeschwindigkeit: 3000±10%rpm
Nennstrom: 3,60A
Leerlaufgeschwindigkeit: 3800±10%rpm
Widerstand/Phase: 0,80±10%Ohms
Induktivität/Phase: 0,63±20%mH
GEGEN-EMF: 4,5±5%V/Krpm
Isolationsklasse: B 130°C[266°F]

Physische Spezifikation

Rahmengröße: 57 x 57mm
Körperlänge: 58mm
Wellendurchmesser: Φ8mm
Schaftlänge: 21mm
Schafttyp: D-Schnitt
Anzahl der Leads: 8
Leitungslänge: 500mm
Sensor: Hall-Sensor
Gewicht: 0,6kg

Verbindung

U	V	W	+5V	GND	A	B	C
Gelb	Grün	Blau	Rot	Schwarz	Gelb	Grün	Blau

Die für diesen Motor geeigneten Getriebe sind EG23-G5-D8, EG23-G10-D8, EG23-G20-D8, EG23-G50-D8.

Produktart
Produktart	BLDC-Motor
Elektrische Spezifikation
Anzahl der Phasen	3
Nenndrehmoment(Nm)	0.2
Nenngeschwindigkeit(rpm)	3000
Nennleistung(W)	63
Nennspannung(V)	24
Nennstrom(A)	3.6
Physikalische Spezifikation
Abtriebswellentyp	D
Inventarmethode	Spezielles Inventar
IP-Bewertung	20
Körperlänge(mm)	58
Mit Getriebe	Nein
Rahmengröße(mm)	Nema 23 (57 x 57)
Schaftdurchmesser(mm)	8
Schaftlänge(mm)	21

Feile	Größe
57BSA58-24-01_Full_Datasheet.pdf	117.52KB	Download
57BSA58-24-01.STEP	594.84KB	Download

Schnellsuche Abtriebswellentyp: D, Schaftdurchmesser(mm): 8, Schaftlänge(mm): 21, Nennspannung(V): 24, Nennstrom(A): 3.6, Körperlänge(mm): 58, Rahmengröße(mm): Nema 23 (57 x 57), Anzahl der Phasen: 3, Produktart: BLDC-Motor, Nenngeschwindigkeit(rpm): 3000, Nenndrehmoment(Nm): 0.2, Nennleistung(W): 63, IP-Bewertung: 20, Mit Getriebe: Nein, Inventarmethode: Spezielles Inventar
