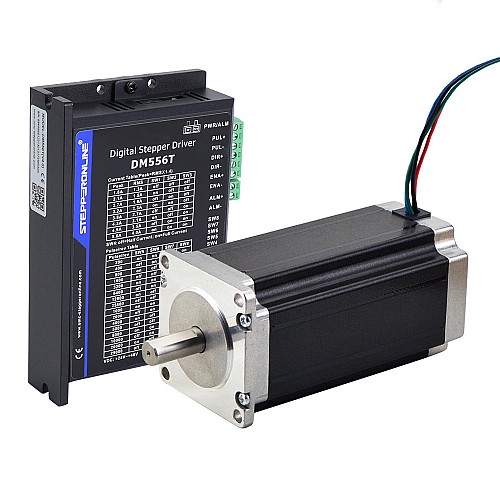

TS Serie 1 Achse 3,0Nm(425oz.in) Schrittmotor CNC Kit 4,2A Nema 23 Schrittmotor & Treiber DM556T

TS Serie 1 Achse 3,0Nm(425oz.in) Schrittmotor CNC Kit 4,2A Nema 23 Schrittmotor & Treiber DM556T

4 Bewertungen - + Bewertung

$37,34

5 + $36,25

10 + $35,22

50 + $34,25

100 + $33,33

Auf Lager: 200
Modell: 1-DM556T-23HS45
Bruttogewicht: 2.25kg
Zertifiziert: ISO, CE, UKCA

Land anklicken für Echtzeitbestand

Versendet von

China

USA

Deutschland

Großbritannien

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Dieses CNC-Kit enthalten:

1 x DM556T: Digitaler Schrittantrieb 1.8~5.6A 20-50VDC
1 x 23HS45-4204S: Nema 23 Bipolar 3Nm(425oz.in) 4.2A 57x57x113mm 4 Drähte Schrittmotor CNC

Motorspezifikation

Hersteller-Teilenummer: 23HS45-4204S
Motor-Typ: Bipolarer Schrittmotor
Schrittwinkel: 1.8deg
Halte-Drehmoment: 3.0Nm(425oz.in)
Nennstrom/Phase: 4.2A
Phasenwiderstand: 0.88ohms
Induktivität: 3,4mH±20%(1KHz)
Rahmengröße: 57 x 57mm
Länge des Gehäuses: 113mm
Wellen-Durchmesser: Φ10mm
Länge der Welle: 24 mm
D-Schnitt Länge: 20mm
Anzahl der Litzen: 4
Länge der Leitung: 400mm
Isolationsklasse: B 130°C[266°F]

Verbindung

A+	A-	B+	B-
Black	Grün	Rot	Blau

Treiberspezifikation

Anti-Resonanz für optimales Drehmoment, extra sanfte Bewegung, geringe Motorheizung und Ger?uschentwicklung
Motor-Auto-Identifikation und Parameter-Autokonfiguration für optimales Drehmoment von Weitbereichsmotoren
Schritt- und Richtungssteuerung(PUL / DIR)
Multi-Stepping für sanfte Motorbewegung
TTL-kompatibler und optisch isolierter Eingangs
Eingangsspannung 20-50VDC
16 selectable micro-step resolutions of 400-25,600 via DIP switches
8 selectable output current settings of 1.8 - 5.6A via DIP switches
Soft-start with no "jump" when powered on
Pulseingangs frequenz up to 200KHz
Automatische Leerlaufstromreduzierung
Schutz für Überspannung und Überstrom

Produktart
Produktart	Offene Schleife-Kit
Elektrische Spezifikation
Anzahl der Achsen	1
Anzahl der Phasen	2
Eingangsspannungsreferenz(V)	24 - 48DC
Haltemoment(Ncm)	300
Haltemoment(oz.in)	425
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Physikalische Spezifikation
Abtriebswellentyp	D
Inventarmethode	Spezielles Inventar
Produktserie	TS Serie
Rahmengröße(mm)	Nema 23 (57 x 57)
Schaftdurchmesser(mm)	10
Stromversorgung	NEIN

Feile	Größe
DM556T.pdf	2.88MB	Download
DM556T.STEP	2.76MB	Download
23HS45-4204S.STEP	1.93MB	Download
23HS45-4204S_Full_Datasheet.pdf	218.75KB	Download
23HS45-4204S_Torque_Curve.pdf	214.04KB	Download
