Serie TS 1 Axis 3.0Nm(424.83oz.in) Nema 24 Kit passo-passo ad anello chiuso w/ Alimentazione elettrica

0 recensioni - Scrivi una recensione

$82,79

5 + $80,14

10 + $77,65

50 + $75,32

100 + $73,12

En stock: 200
Modello: 1-CLTS30-V41
Peso lordo: 3.30kg
Certificato: ISO, CE

Clicca paese per stock in tempo reale

Spedito da

Cina

Qtà

Acquista

Domanda

Aggiungi alla lista dei desideri Confronta

Spedizione entro 24 ore!

Spedizione entro 24 ore significa sostanzialmente che il tuo prodotto verrà spedito o spedito dal nostro magazzino entro 24 ore se dispone di scorte sufficienti. Per saperne di più.

Scegli un magazzino locale, ottieni più vantaggi!

Ai clienti italiani si consiglia di dare priorità al magazzino locale in Germania, in quanto ciò garantisce una consegna più rapida, un servizio post-vendita più conveniente ed evita le procedure doganali, consentendo di risparmiare tempo e denaro.
I clienti di tutti i paesi sono inoltre invitati a scegliere il magazzino in Cina.

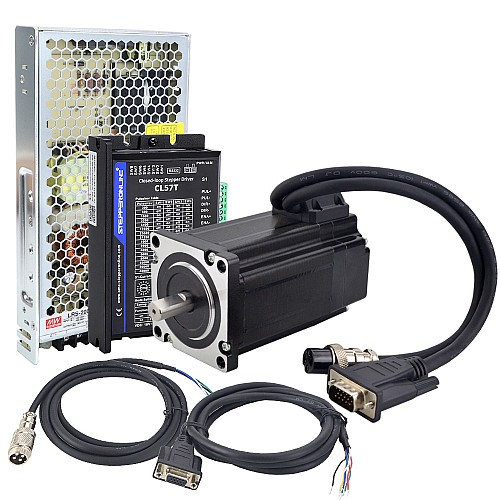

Articoli nel kit

1 x 24HS34-5004D-E1000: 3.0Nm Motore passo-passo ad anello chiuso
1 x CL57T-V41: Nema 23/Nema 24 Driver del motore passo-passo ad anello chiuso V4.1
1 x CABLE-PC-1: cavo di debug RS232
1 x LRS-200-36: 201W 36V 5.5A commutazione driver di alimentazione
1 x CE2-M2-20: 1.7m motore e cavi di estensione encoder

Specificazione del motore

Numero di parte: 24HS34-5004D-E1000
Numero di fase: 2
Coppia di tenuta: 3.0Nm(424.83oz.in)
Corrente nominale/fase: 5.0A
Resistenza di fase: 0.52ohms
Induttanza: 2.1mH ± 20%(1KHz)
Dimensione del telaio: 60 x 60mm
Lunghezza del corpo: 111mm
Diametro dell'albero: Φ10mm
Lunghezza dell'albero: 21mm
D-Cut lunghezza dell'albero: 15mm
Lunghezza del cavo: 300mm
Classe di isolamento: B 130°C[266°F]

Encoder Specifica

Tipo di circuito di uscita: Tipo di differenziale
Tipo di encoder: Ottico incrementale
Risoluzione dell'encoder: 1000PPR(4000CPR)
Canali del segnale di uscita: 2canali
Tensione di alimentazione Min: 4V
Tensione di alimentazione Max: 5V
Corrente di uscita: 100mA
Uscita ad alta tensione: 5V
Uscita bassa tensione: 4.5V
Frequenza di uscita Max: 60kHZ

Specifica del driver

Numero di parte: CL57T
Corrente di picco dell'uscita: 0~8A
Tensione d'ingresso: +24~48VDC(36VDC tipico)
Corrente del segnale logico: 7~16mA(tipico 10mA)
Frequenza d'ingresso di impulso: 0~200kHz
Interfaccia di debug RS232 disponibile
Gamma di velocità operativa più ampia
Ridotto riscaldamento del motore e più efficiente
Movimento liscio e super-basso rumore del motore
Protezioni per sovratensione, sovracorrente e posizione seguendo l'errore

Specifiche dell'alimentatore

Numero di parte: LRS-200-36
Uscita 36V DC 5.9A
Gamma di tensione d'ingresso AC: 90~ 132VAC
Potenza nominale: 212.4W
La gamma di ingresso AC può essere selezionata tramite interruttore
Resiste alla sovratensione di 300VAC per 5 secondi
Funzioni di protezione: Corto circuito / sovraccarico / sovratensione / sovratemperatura

Collegamento del motore e dell'encoder

PIN	1	2	3	4
Motore	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Encoder	VCC	EGND	EA+	EA-	EB+	EB-

Collegamento del cavo di estensione del motore

PIN	1	2	3	4
Colore	Nero	Verde	Rosso	Blu

Collegamento del cavo di estensione dell'encoder

PIN	2	3	1	13	11	12
Colore	Rosso	Bianco	Nero	Blu	Giallo	Verde

NOTA BENE: il filo nero spesso può essere utilizzato per la schermatura, ma non è necessario, quindi puoi lasciarlo scollegato.

Il CL57T in questo kit è l'ultima versione 4.1, che rispetto alla versione 4.0, apre l'interfaccia RS232 e fornisce gratuitamente un cavo di debug, rendendo più conveniente la configurazione dei parametri.

Il motore è dotato di un cavo altamente flessibile che può essere piegato 8 milioni di volte senza rompersi.

Tipologia di prodotto
Tipologia di prodotto	Kit a Circuito Chiuso
Specifica Elettrica
Canali del segnale di uscita	2
Coppia di tenuta(Ncm)	300
Coppia di tenuta(oz.in)	424.83
Corrente nominale(A)	5.0
Ha una curva di coppia/spinta?	Sì
Induttanza(mH)	2.1
Numero di assi	1
Resistenza di fase(ohms)	0.52
Riferimento della tensione di ingresso(V)	24 - 48DC
Risoluzione dell'encoder	1000PPR
Tensione di ingresso(V)	18 - 50DC
Tipo di encoder	Ottico incrementale
Specifica Fisica
Alimentazione	Alimentazione
Altezza del motore(mm)	111
Diametro dell'asse(mm)	10
Dimensione della cornice(mm)	Nema 24 (60 x 60)
Lunghezza asta(mm)	21
Lunghezza del cavo(mm)	300
Lunghezza del cavo(mm)	2000
Metodo di inventario	Inventario dedicato
Serie di prodotti	Serie TS
Tipo di albero di uscita	D

File	Dimensione
Software_manual.pdf	269.98KB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL57T-V41_Manual.pdf	1.22MB	Download
Software_manual.pdf	269.98KB	Download
24HS34-5004D-E1000.STEP	7.68MB	Download
24HS34-5004D-E1000_Full_Datasheet.pdf	192.63KB	Download
24HS34-5004D-E1000_Torque_Curve.pdf	179.46KB	Download
