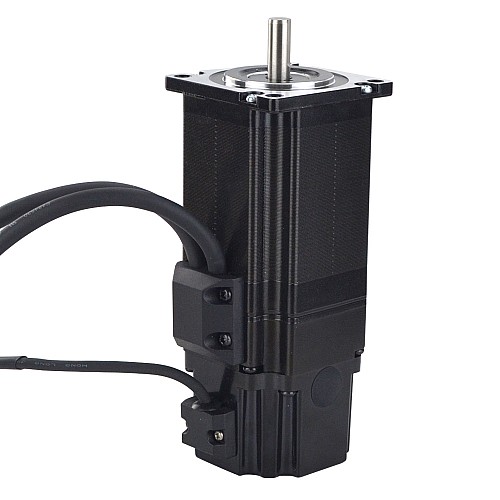

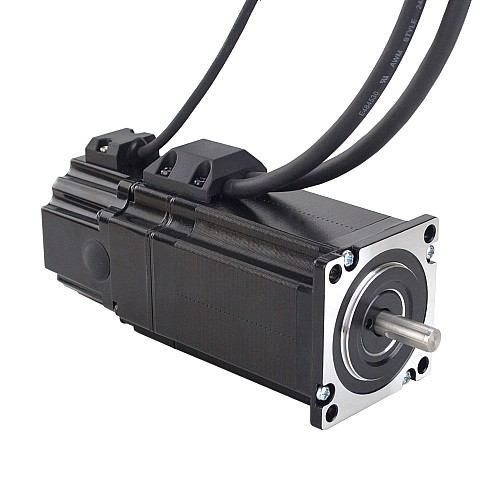

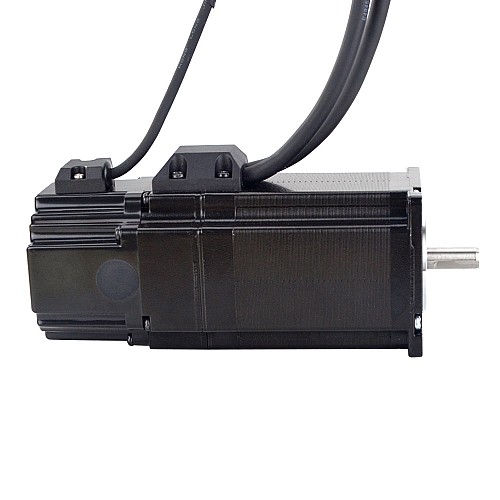

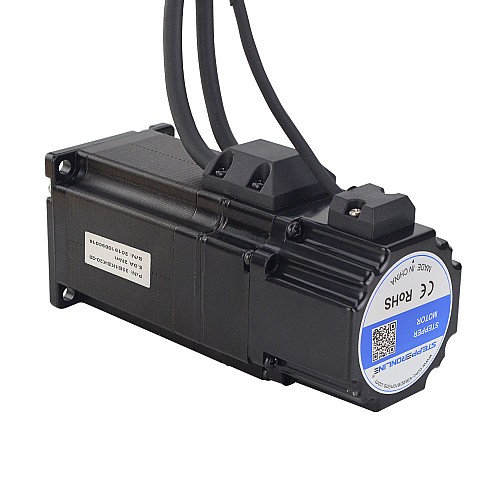

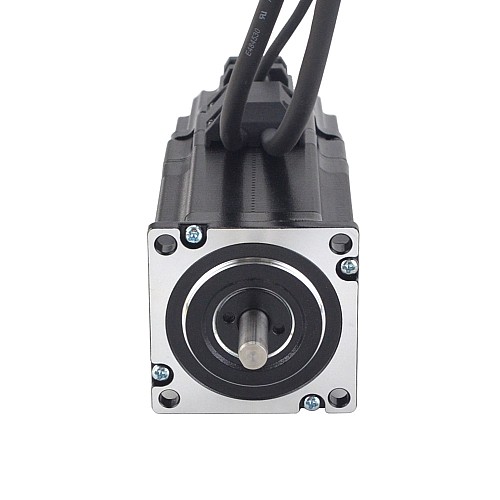

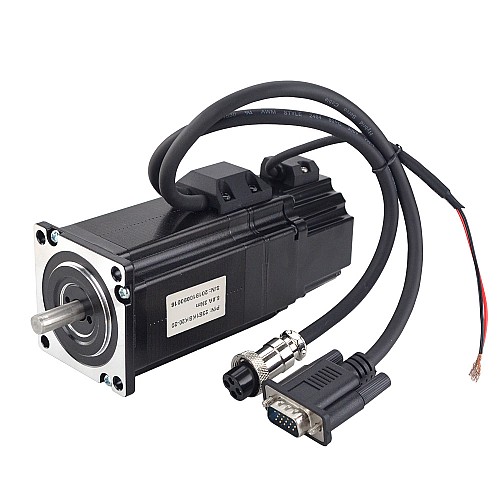

P Serie Nema 23 Closed Loop Motore passo-passo 2Nm(283.28oz.in) con Freno elettromagnetico

P Serie Nema 23 Closed Loop Motore passo-passo 2Nm(283.28oz.in) con Freno elettromagnetico
P Serie Nema 23 Closed Loop Motore passo-passo 2Nm(283.28oz.in) con Freno elettromagnetico
P Serie Nema 23 Closed Loop Motore passo-passo 2Nm(283.28oz.in) con Freno elettromagnetico
P Serie Nema 23 Closed Loop Motore passo-passo 2Nm(283.28oz.in) con Freno elettromagnetico
P Serie Nema 23 Closed Loop Motore passo-passo 2Nm(283.28oz.in) con Freno elettromagnetico
P Serie Nema 23 Closed Loop Motore passo-passo 2Nm(283.28oz.in) con Freno elettromagnetico
P Serie Nema 23 Closed Loop Motore passo-passo 2Nm(283.28oz.in) con Freno elettromagnetico
P Serie Nema 23 Closed Loop Motore passo-passo 2Nm(283.28oz.in) con Freno elettromagnetico
P Serie Nema 23 Closed Loop Motore passo-passo 2Nm(283.28oz.in) con Freno elettromagnetico
P Serie Nema 23 Closed Loop Motore passo-passo 2Nm(283.28oz.in) con Freno elettromagnetico
P Serie Nema 23 Closed Loop Motore passo-passo 2Nm(283.28oz.in) con Freno elettromagnetico
P Serie Nema 23 Closed Loop Motore passo-passo 2Nm(283.28oz.in) con Freno elettromagnetico
P Serie Nema 23 Closed Loop Motore passo-passo 2Nm(283.28oz.in) con Freno elettromagnetico
P Serie Nema 23 Closed Loop Motore passo-passo 2Nm(283.28oz.in) con Freno elettromagnetico
P Serie Nema 23 Closed Loop Motore passo-passo 2Nm(283.28oz.in) con Freno elettromagnetico
0 recensioni - Scrivi una recensione
$91,48
5 + $87,17
10 + $83,26
50 + $79,68
100 + $76,39
  • En stock: 10000
  • Modello: 23E1KBK20-20
  • Peso lordo: 1.77kg
  • Certificato: ISO, CE, UKCA, RoHS

Opzioni disponibili

Acquista
Domanda
Aggiungi alla lista dei desideri Confronta
Spedizione entro 24 ore per gli articoli in stock!

Specifica Elettrica

  • Codice Articolo del Costruttore: 23E1KBK20-20
  • Numero di fasi: 2
  • Angolo di passo: 1.8deg
  • Coppia di tenuta: 2Nm(283.28oz.in)
  • Corrente/fase nominale: 5.0A
  • Resistenza di fase: 0.4ohms
  • Induttanza: 1.8mH±20%(1KHz)

Specifica Fisica

  • Dimensione telaio: 57 x 57mm
  • Altezza del motore: 76.5mm
  • Diametro dell'asse: Φ8mm
  • Lunghezza asta: 21mm
  • D-cut Lunghezza: 15mm
  • Lunghezza del cavo: 270mm
  • Peso: 1.06kg

Specifiche dell'encoder

  • Tipo di circuito di uscita: Differential type
  • Tipo di encoder: incrementale
  • Canali del segnale di uscita: 2channels
  • Tensione di alimentazione min: 5V
  • Tensione di alimentazione max: 5V
  • Uscita ad alta tensione: ＜4V
  • Uscita a bassa tensione: ＜1V

Freno Connessioni

  • Red--24V+
  • Red--24V-
  • 2.0Nm

Connessione

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
2
3
1
13
11
12
Encoder
VCC
EGND
EA+
EA-
EB+
EB-
Specifica Elettrica
Corrente nominale(A) 5
Induttanza(mH) 1.8
Motore passo-passo con Encoder/Freno
Resistenza di fase(ohm) 0.4
Tipologia di prodotto Motore con encoder, freno e cambio
Coppia di tenuta(Ncm) 200
Tipo di circuito di uscita Differenziale
Tipo di encoder Ottico incrementale
Risoluzione dell'encoder 1000PPR
Canali del segnale di uscita 2
Specifiche del freno
Coppia frenante(Ncm) 200
Potenza del freno(W) 24
Tipo di freno Freno di spegnimento
Specifica Fisica
Classificazione IP 40
Metodo di inventario Inventario dedicato
Dimensione della cornice(mm) Nema 23 (57 x 57)
Altezza del motore(mm) 76.5
Tipo di albero di uscita D
Diametro dell'asse(mm) 8
Lunghezza asta(mm) 21


File Dimensione
23E1KBK20-20_Full_Datasheet.pdf 188.29KB Download
23E1KBK20-20.STEP 8.2MB Download
23E1KBK20-20_Torque_Curve.pdf 102.34KB Download
