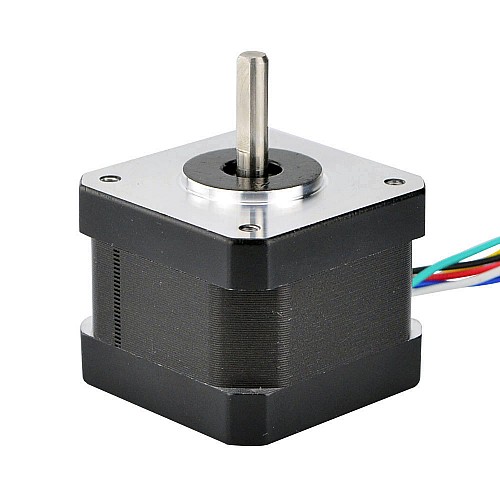

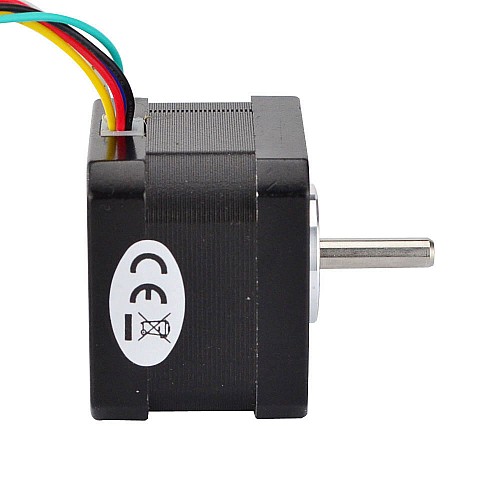

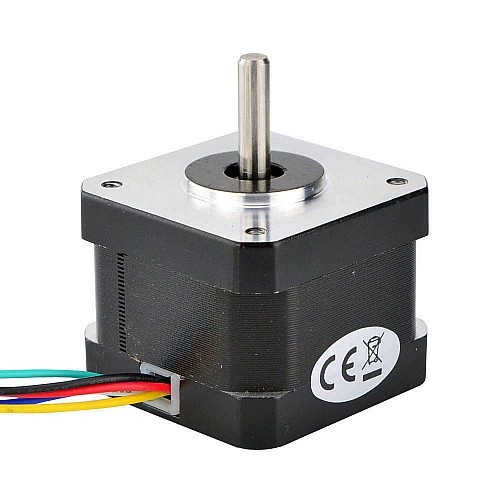

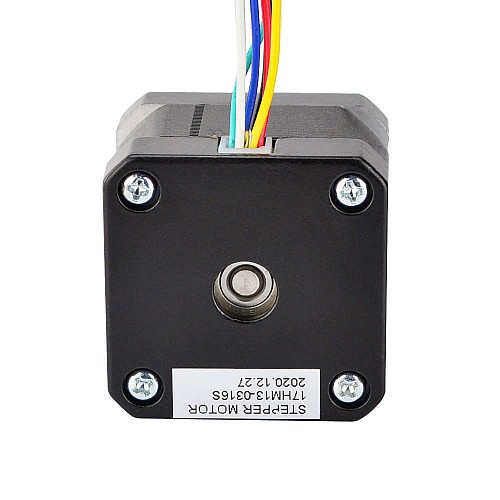

Nema 17 Unipolare 0.9deg 16Ncm(22.66oz.in) 0.3A 42x42x34mm 6 Fili

1 recensioni - Scrivi una recensione

$9,46

5 + $9,01

10 + $8,61

50 + $8,24

100 + $7,90

En stock: Preordinare
Modello: 17HM13-0316S
Peso lordo: 0.28kg
Certificato: ISO, CE, UKCA, RoHS

Clicca paese per stock in tempo reale

Spedito da

Cina

Qtà

Acquista

Domanda

Aggiungi alla lista dei desideri Confronta

Questo prodotto ha una quantità minima ordinabile di 10

Cosa significa preordine?

Un prodotto in preordine è un articolo attualmente non disponibile. Al momento dell'ordine, avvieremo la produzione o l'approvvigionamento specificamente per il tuo acquisto.

Questo motore passo-passo Unipolare Nema 17 con Angolo di passo 0.9deg e dimensioni 42x42x34mm. Ha 6 fili, ogni fase assorbe corrente 0,31A, con Coppia di tenuta 16Ncm(22.66oz.in).

Specifica Elettrica

Codice Articolo del Costruttore: 17HM13-0316S
Tipo di motore: Unipolare
Angolo di passo: 0.9deg
Coppia di tenuta: 16Ncm(22.66oz.in)/23Ncm(31.8oz.in)
Corrente/fase nominale: 0.31A/0.22A
Resistenza di fase: 38.5ohms/77.0ohms
Induttanza: 36mH±20%(1KHz)/144mH±20%(1KHz)
Classe di isolamento: B 130°C[266°F]

Specifica Fisica

Dimensione telaio: 42 x 42mm
Altezza del motore: 34mm
Diametro dell'asse: Φ5mm
Lunghezza asta: 20mm
D-cut Lunghezza: 15mm
Numero di cavi: 6
Lunghezza del cavo: 500mm
Peso: 222g

Connessione

Bipolare

A+	A-	B+	B-
Nero	Verde	Rosso	Blu

Unipolare

A+	O+	A-	B+	O-	B-
Nero	Giallo	Verde	Rosso	Bianco	Blu

Tipologia di prodotto
Tipologia di prodotto	Motore passo-passo ibrido
Specifica Elettrica
Angolo di passo(deg.)	0.9
Bipolare/Unipolare	Unipolare
Coppia di tenuta(Ncm)	16
Coppia di tenuta(oz.in)	22.66
Corrente nominale(A)	0.31
Ha una curva di coppia/spinta?	No
Induttanza(mH)	36
Resistenza di fase(ohms)	38.5
Specifica Fisica
Albero singolo/Albero doppio	Albero Singolo
Altezza del motore(mm)	34
Diametro dell'asse(mm)	5
Dimensione della cornice(mm)	Nema 17 (42 x 42)
Lunghezza asta(mm)	20
Lunghezza del cavo(mm)	500
Metodo di inventario	Inventario dedicato
Numero di cavi	6
Peso(g)	222
Serie di prodotti	S
Tipo di albero di uscita	D

Albero motore
Cavo
Connettore
Encoder
Freno
Riduttore

File	Dimensione
17HM13-0316S.STEP	1.1MB	Download
17HM13-0316S_Full_Datasheet.pdf	55.76KB	Download
