Nema 14 Bipolare 0,9deg 11Ncm(15,58oz.in) 0,4A 35x35x28,2mm 4 Fili

Nema 14 Bipolare 0.9deg 11Ncm(15.58oz.in) 0.4A 35x35x28mm 4 Fili

I più venduti

Nema 14 Bipolare 0,9deg 11Ncm(15,58oz.in) 0,4A 35x35x28,2mm 4 Fili

7 recensioni - Scrivi una recensione

$11,22

5 + $10,64

10 + $10,11

50 + $9,63

100 + $9,20

En stock: 200
Modello: 14HM11-0404S
Peso lordo: 0.20kg
Certificato: ISO, CE, UKCA, RoHS

Clicca paese per stock in tempo reale

Spedito da

Cina

Germania

Qtà

Acquista

Domanda

Aggiungi alla lista dei desideri Confronta

Spedizione entro 24 ore!

Spedizione entro 24 ore significa sostanzialmente che il tuo prodotto verrà spedito o spedito dal nostro magazzino entro 24 ore se dispone di scorte sufficienti. Per saperne di più.

Scegli un magazzino locale, ottieni più vantaggi!

Ai clienti italiani si consiglia di dare priorità al magazzino locale in Germania, in quanto ciò garantisce una consegna più rapida, un servizio post-vendita più conveniente ed evita le procedure doganali, consentendo di risparmiare tempo e denaro.
I clienti di tutti i paesi sono inoltre invitati a scegliere il magazzino in Cina.

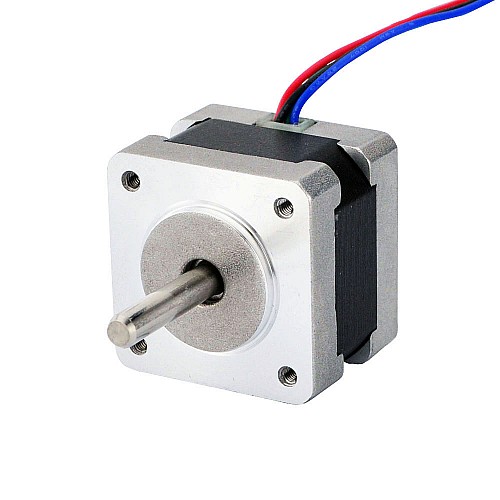

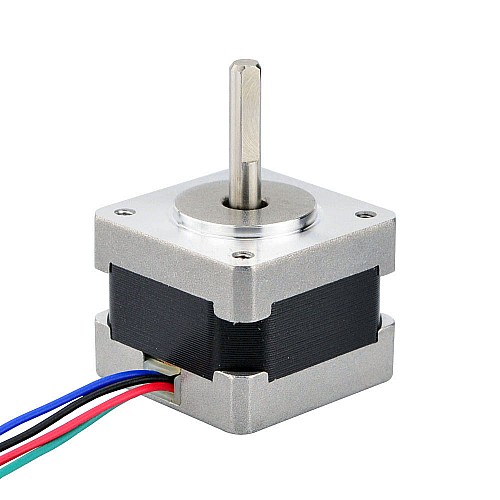

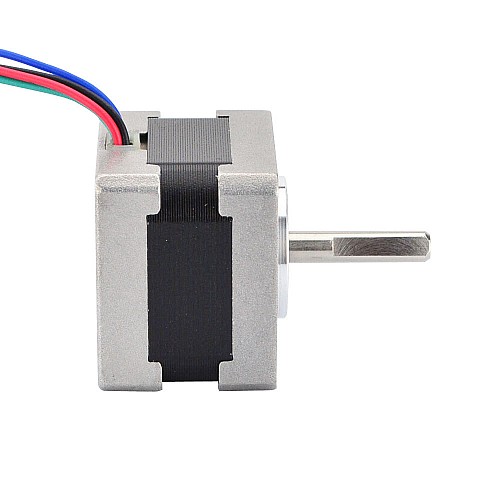

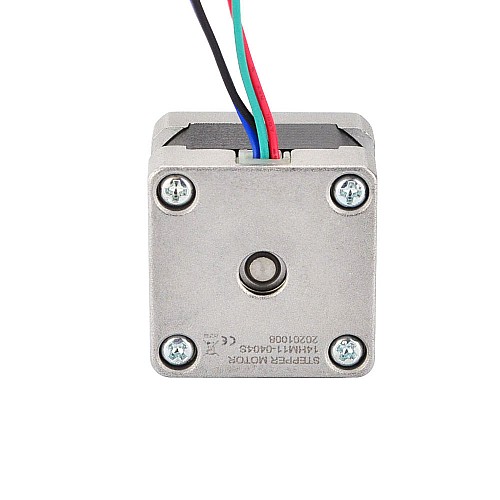

Questo motore passo-passo Nema 14 Bipolare con Angolo di passo 0,9deg e dimensioni 35x35x28,2mm. Ha 4 fili, ogni fase disegna 0,4A, con Coppia di tenuta 11Ncm(15,58oz.in).

Specifica Elettrica

Codice Articolo del Costruttore: 14HM11-0404S
Tipo di motore: Bipolare
Angolo di passo: 0,9deg
Coppia di tenuta: 11Ncm(15,58oz.in)
Corrente/fase nominale: 0.4A
Resistenza di fase: 25ohms
Induttanza: 24mH±20%(1KHz)
Classe di isolamento: B 130°C[266°F]

Specifica Fisica

Dimensione telaio: 35 x 35mm
Altezza del motore: 28,2mm
Diametro dell'asse: Φ5mm
Lunghezza asta: 24mm
D-cut Lunghezza: 15mm
Numero di cavi: 4
Lunghezza del cavo: 300mm
Peso: 120g

Connessione

A+	A-	B+	B-
Black	Green	Red	Blue

Tipologia di prodotto
Tipologia di prodotto	Motore passo-passo ibrido
Specifica Elettrica
Angolo di passo(deg.)	0.9
Bipolare/Unipolare	Bipolare
Coppia di tenuta(Ncm)	11
Coppia di tenuta(oz.in)	15.58
Corrente nominale(A)	0.4
Ha una curva di coppia/spinta?	Sì
Induttanza(mH)	24
Resistenza di fase(ohms)	25
Specifica Fisica
Albero singolo/Albero doppio	Albero Singolo
Altezza del motore(mm)	28.2
Diametro dell'asse(mm)	5
Dimensione della cornice(mm)	Nema 14 (35 x 35)
Lunghezza asta(mm)	24
Lunghezza del cavo(mm)	300
Metodo di inventario	Inventario dedicato
Numero di cavi	4
Peso(g)	120
Serie di prodotti	S
Tipo di albero di uscita	D

Albero motore
Cavo
Connettore
Encoder
Freno
Riduttore

File	Dimensione
14HM11-0404S.STEP	914.36KB	Download
14HM11-0404S_Torque_Curve.pdf	99.05KB	Download
14HM11-0404S_Full_Datasheet.pdf	118.36KB	Download

Tag: Tipo di albero di uscita: D, Diametro dell'asse(mm): 5, Lunghezza asta(mm): 24, Numero di cavi: 4, Lunghezza del cavo(mm): 300, Peso(g): 120, Albero singolo/Albero doppio: Albero Singolo, Coppia di tenuta(Ncm): 11, Corrente nominale(A): 0.4, Coppia di tenuta(oz.in): 15.58, Bipolare/Unipolare: Bipolare, Angolo di passo(deg.): 0.9, Resistenza di fase(ohms): 25, Induttanza(mH): 24, Altezza del motore(mm): 28, Dimensione della cornice(mm): Nema 14 (35 x 35), Tipologia di prodotto: Motore passo-passo ibrido, Serie di prodotti: S, Ha una curva di coppia/spinta?: Sì, Metodo di inventario: Inventario dedicato
