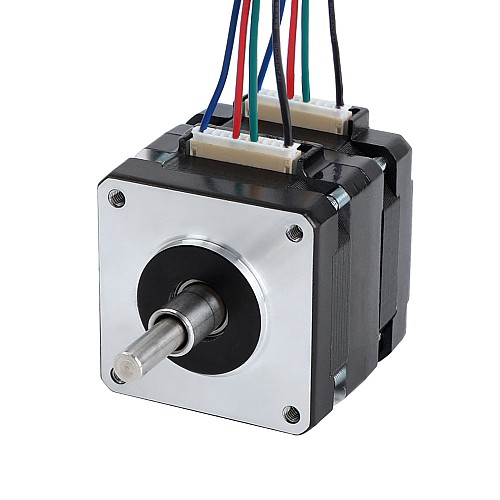

Motore Nema 16 con albero cavo e albero pieno bipolare 1,8gradi 8Ncm(11,33 once in) 0,3A
$7,48
5 + $7,20
10 + $6,93
50 + $6,69
100 + $6,46
- En stock: 10000
- Modello: 16HS16-0304S-C1
- Peso lordo: 0.40kg
- Certificato: ISO, CE, UKCA, RoHS
Opzioni disponibili
Spedizione entro 24 ore per gli articoli in stock!
Questo motore passo-passo Nema 16 bipolare con angolo di passo di 1,8gradi, è assemblato da motori ad albero cavo e pieno. Ha 4 fili, ogni fase assorbe 0,3A, con coppia di tenuta 8Ncm(11.33oz.in).
Specifiche elettriche
- Codice produttore: 16HS16-0304S-C1
- Tipo di motore: passo-passo bipolare
- Angolo del passo: 1,8gradi
- Coppia di tenuta: 8Ncm(11.33oz.in)
- Corrente/fase nominale: 0,3A
- Resistenza di fase: 25ohm
- Induttanza: 22mH±20%(1KHz)
Specifiche fisiche
- Dimensioni della cornice: 39 x 39mm
- Lunghezza del corpo: 40mm
- Diametro albero cavo: Φ8mm
- Diametro albero pieno: Φ5mm
- Lunghezza albero cavo: 11mm
- Lunghezza albero pieno: 25mm
Connessione
Numero pin |
Bipolare |
1/3 |
A |
7 |
C |
5 |
B |
9/11 |
D |
Specifica Elettrica | |
Angolo di passo(deg.) | 1.8 |
Corrente nominale(A) | 0.3 |
Ha una curva di coppia/spinta? | No |
Induttanza(mH) | 22 |
Open-loop/Closed-loop | Open-loop |
Resistenza di fase(ohm) | 25 |
Tipologia di prodotto | Motore assemblato |
Bipolare/Unipolare | Bipolare |
Coppia di tenuta(Ncm) | 8 |
Coppia di tenuta(oz.in) | 11.33 |
Classe di isolamento | B 130C(266F) |
Specifica Fisica | |
Classificazione IP | 40 |
Metodo di inventario | Inventario dedicato |
Dimensione della cornice(mm) | Nema 16 (39 x 39) |
Serie di prodotti | S |
Altezza del motore(mm) | 40 |
Albero singolo/Albero doppio | Albero Singolo |
Tipo di albero di uscita | O |
Diametro dell'asse(mm) | 5 |
Lunghezza asta(mm) | 25 |
Numero di cavi | 4 |
File | Dimensione | |
---|---|---|
16HS16-0304S-C1.pdf | 179.86KB | Download |
