Kit Stepper Serie YS 3 Assi 3,00Nm (424,83oz.in) Nema 23 Stepper Motor & Driver con Alimentatore 48V

0 recensioni - Scrivi una recensione

$131,65

5 + $127,80

10 + $124,18

50 + $120,75

100 + $117,51

En stock: 200
Modello: 3-DM556Y-S30
Peso lordo: 7.10kg
Certificato: ISO, CE, UKCA

Clicca paese per stock in tempo reale

Spedito da

Cina

Regno Unito

Australia

Qtà

Acquista

Domanda

Aggiungi alla lista dei desideri Confronta

Spedizione entro 24 ore!

Spedizione entro 24 ore significa sostanzialmente che il tuo prodotto verrà spedito o spedito dal nostro magazzino entro 24 ore se dispone di scorte sufficienti. Per saperne di più.

Scegli un magazzino locale, ottieni più vantaggi!

Ai clienti italiani si consiglia di dare priorità al magazzino locale in Germania, in quanto ciò garantisce una consegna più rapida, un servizio post-vendita più conveniente ed evita le procedure doganali, consentendo di risparmiare tempo e denaro.
I clienti di tutti i paesi sono inoltre invitati a scegliere il magazzino in Cina.

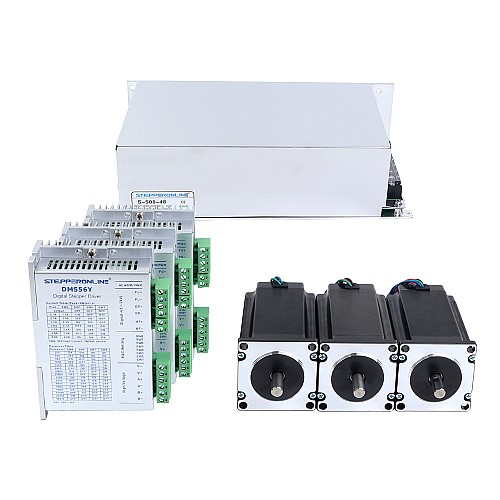

Questo kit CNC include:

3 x 23HS39-5004S: motore passo-passo Nema 23 bipolare 1,8 gradi 3,00Nm(424,83oz.in) 5,0A 57 x 57 x 100mm 4 fili
3 x DM556Y: driver passo-passo digitale serie Y 1,7-5,6A DC20V-50V per motore passo-passo Nema 23, 24, 34
1 x S-500-48: alimentatore switching da 500W 48V 10,5A 115/230V

Specifiche motore

Numero parte produttore: 23HS39-5004S
Tipo motore: bipolare Stepper
Angolo di passo: 1,8 gradi
Coppia di tenuta: 3,00Nm(424,83oz.in)
Corrente nominale/fase: 5,0A
Resistenza di fase: 0,6ohms ± 10%
Induttanza: 2,3mH ± 20%(1KHz)
Classe di isolamento: B 130°C [266°F]
Dimensioni del telaio: 57 x 57mm
Lunghezza del corpo: 100mm
Diametro dell'albero: Φ 8mm
Lunghezza dell'albero: 21mm
Lunghezza del taglio a D: 15mm
Numero di cavi: 4
Lunghezza cavo: 400mm

Specifiche driver

Corrente di picco in uscita: 1,7 - 5,6A(1,2 ~ 4,0RMS)
Tensione di ingresso: DC20V ~ 50V
Corrente segnale logico: 7 - 15mA(tipico 10mA)
Frequenza di ingresso impulsi: 0 - 200kHz
Larghezza impulso: 2,5μS
Resistenza di isolamento: 500MΩ

Specifiche alimentatore

Numero parte: S-500-48
Uscita 48V CC 10,5A
Tensione di ingresso CA intervallo: 90~135VAC/180~264VAC
Alta efficienza a basso costo
Raffreddamento ad aria forzata tramite ventola CC integrata
Basso ripple e yawp in uscita
Protezione da sovracorrente, sovratensione, cortocircuito e surriscaldamento
215*115*50mm(L*W*H)

Connessione

A+	A-	B+	B-
Nero	Verde	Rosso	Blu

Tipologia di prodotto
Tipologia di prodotto	Kit a Circuito Aperto
Specifica Elettrica
Coppia di tenuta(Ncm)	300
Coppia di tenuta(oz.in)	425
Ha una curva di coppia/spinta?	Sì
No. di fase	2
Numero di assi	1
Riferimento della tensione di ingresso(V)	24 - 48DC
Specifica Fisica
Alimentazione	Alimentazione
Diametro dell'asse(mm)	8
Dimensione della cornice(mm)	Nema 23 (57 x 57)
Lunghezza asta(mm)	21
Metodo di inventario	Inventario dedicato
Serie di prodotti	Serie YS
Tipo di albero di uscita	D

File	Dimensione
S-500-48.pdf	109.23KB	Download
23HS39-5004S_Torque_Curve.pdf	169.48KB	Download
23HS39-5004S.STEP	1.49MB	Download
DM556Y_User_Manual_V1.0.pdf	755.65KB	Download
23HS39-5004S_Full_Datasheet.pdf	199.24KB	Download
