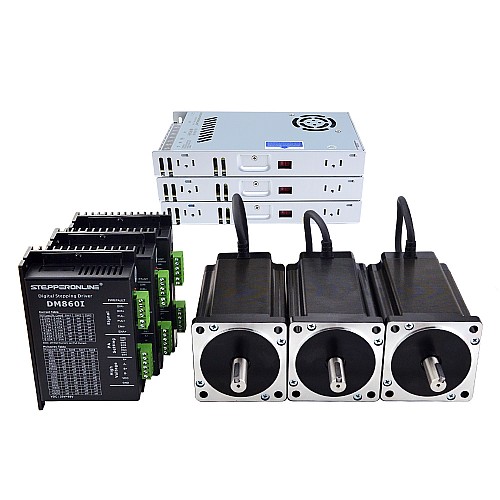

3 Asse CNC Router Kit 12.0Nm(1699.68oz.in) Nema 34 Motore Passo Passo & Azionamento

0 recensioni - Scrivi una recensione

$248,77

5 + $241,51

10 + $234,66

50 + $228,18

100 + $222,06

En stock: 200
Modello: 3-DM860I-S120
Peso lordo: 21.62kg
Certificato: ISO, CE, UKCA

Clicca paese per stock in tempo reale

Spedito da

Cina

USA

Germania

Qtà

Acquista

Domanda

Aggiungi alla lista dei desideri Confronta

Spedizione entro 24 ore!

Spedizione entro 24 ore significa sostanzialmente che il tuo prodotto verrà spedito o spedito dal nostro magazzino entro 24 ore se dispone di scorte sufficienti. Per saperne di più.

Scegli un magazzino locale, ottieni più vantaggi!

Ai clienti italiani si consiglia di dare priorità al magazzino locale in Germania, in quanto ciò garantisce una consegna più rapida, un servizio post-vendita più conveniente ed evita le procedure doganali, consentendo di risparmiare tempo e denaro.
I clienti di tutti i paesi sono inoltre invitati a scegliere il magazzino in Cina.

Questo kit CNC incluso:

3 x DM860I: Digitale Motore passo-passo Drive 2.4-7.2A 36-110VDC for Nema 34 Motori Passo Passo CNC Kit
3 x 34HS59-6004S: Nema 34 Motore passo-passo Bipolar 1.8deg 12.0Nm(1699.68oz.in) 6.0A 86x86x151.5mm 4 fili
3 x LE-350-60: 350W 60V 5.8A 115/230V Commutazione dell'alimentazione elettrica

Specifica del driver

L'anti-risonanza fornisce una coppia ottimale e instabilità nulle a valori medi
L'auto-identificazione e la tecnologia di configurazione automatica dei parametri, offre risposte ottimali con diversi motori
Multi-Stepping consente un ingresso step a bassa risoluzione per produrre un'uscita microstep più elevata, offrendo così un movimento del motore più fluido
16 risoluzioni microstep selezionabili tra cui 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
Avvio graduale senza "salto" all'accensione
Input Tensione nominale 36-110VDC
8 corrente di picco selezionabile compreso 2.40A, 3.08A, 3.77A, 4.45A, 5.14A, 5.83A, 6.52A, 7.20A
Frequenza di ingresso impulsiva fino a 200KHz, Ingresso TTL compatibile e isolato otticamente
Riduzione automatica della corrente di riposo
Adatto per motori a 2 fasi e 4 fasi
Supporta le modalità PUL / DIR e CW / CCW
Over-Tensione nominale, protezione da sovracorrente

Specifiche del motore

Codice Articolo del Costruttore: 34HS59-6004S
Numero Di Fase: 2
Angolo di passo: 1.8deg
Coppia di tenuta: 12.0Nm(1699.68oz.in)
Corrente/fase nominale: 6.0A
Resistenza di fase: 0.7ohms±10%
Induttanza: 7.9mH±20%(1KHz)
Dimensione telaio: 86 x 86mm
Altezza del motore: 151.5mm
Diametro dell'asse: Φ14mm
Lunghezza asta: 37mm
Lunghezza chiavetta: 25mm
Numero di cavi: 4
Lunghezza del cavo: 500mm
Classe di isolamento: B 130°C[266°F]

Connessione

A+	A-	B+	B-
Nero	Verde	Rosso	Blu

Specifiche di potenza

Tensione in ingresso: 115/230VCA±20%
Frequenza di ingresso: 47-63Hz
Corrente in ingresso: 40 A/230V CA
Tensione di uscita: 60V
Corrente di uscita: 5,8A
Potenza di uscita nominale: 350W
Corrente di dispersione: <0,5 mA/230V CA
Dimensioni: 215*115*30 mm(L*P*A)
Filtro EMI interno
Alta efficienza e basso costo
Raffreddamento ad aria forzata tramite ventola DC integrata
Protezioni da sovracorrente, sovratensione, cortocircuito e surriscaldamento

Sostituiremo gradualmente gli alimentatori presenti in questo kit con l'ultimo modello: LE-350-60. Il nuovo alimentatore è un alimentatore ultrasottile ottimizzato per l'automazione industriale. Durante il processo di sostituzione, ciascun magazzino può spedire in modo casuale versioni nuove e vecchie.

Il motore è dotato di un cavo altamente flessibile che può essere piegato 8 milioni di volte senza rompersi.

Tipologia di prodotto
Tipologia di prodotto	Kit a Circuito Aperto
Specifica Elettrica
Coppia di tenuta(Ncm)	1200
Coppia di tenuta(oz.in)	1699.68
Ha una curva di coppia/spinta?	No
No. di fase	2
Numero di assi	3
Riferimento della tensione di ingresso(V)	20 - 80DC
Specifica Fisica
Alimentazione	Alimentazione
Diametro dell'asse(mm)	14
Dimensione della cornice(mm)	Nema 34 (86 x 86)
Metodo di inventario	Inventario dedicato
Serie di prodotti	Serie TS
Tipo di albero di uscita	Cava della chiavetta

File	Dimensione
DM860I.pdf	625.95KB	Download
S-350-60.pdf	128.44KB	Download
LE-350-60.STEP	2.28MB	Download
LE-350-60.pdf	229.51KB	Download
34HS59-6004S_Full_Datasheet.pdf	216.21KB	Download
