Kit a circuito chiuso Nema 34 a 3 assi 4,30Nm(608,93oz.in) serie TS con alimentazione elettrica

0 recensioni - Scrivi una recensione

$285,39

5 + $276,25

10 + $267,69

50 + $259,64

100 + $252,06

En stock: 200
Modello: 3-CLTS48-V41
Peso lordo: 17.70kg
Certificato: ISO, CE

Clicca paese per stock in tempo reale

Spedito da

Cina

Germania

Qtà

Acquista

Domanda

Aggiungi alla lista dei desideri Confronta

Spedizione entro 24 ore!

Spedizione entro 24 ore significa sostanzialmente che il tuo prodotto verrà spedito o spedito dal nostro magazzino entro 24 ore se dispone di scorte sufficienti. Per saperne di più.

Scegli un magazzino locale, ottieni più vantaggi!

Ai clienti italiani si consiglia di dare priorità al magazzino locale in Germania, in quanto ciò garantisce una consegna più rapida, un servizio post-vendita più conveniente ed evita le procedure doganali, consentendo di risparmiare tempo e denaro.
I clienti di tutti i paesi sono inoltre invitati a scegliere il magazzino in Cina.

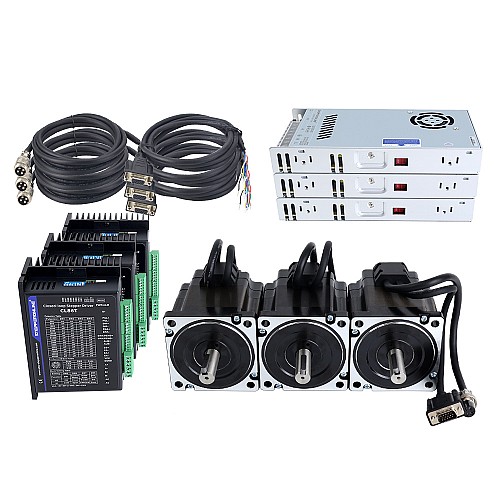

Questo kit CNC include:

3 x 34HS31-6004D-E1000: Nema 34 Motore passo-passo ad anello chiuso 4,30Nm(608,93oz.in) with Encoder 1000PPR
3 x CL86T-V41: Closed Loop Azionamento Motore Passo Passo V4.1 0~8.0A 18~80VAC/24~110VDC per Nema 34 Motore Passo Passo
3 x LE-350-60: 350W 60V 5.8A 115/230V Alimentatore elettrica switching Motore Passo Passo CNC Router Kits
3 x CE2M: Cavo di prolunga encoder da 1,7m(67") per motore passo-passo ad anello chiuso
3 x CM2M-18: AWG18 1.7m(67") Cavo prolunga motore da 1,7m 67 " con spina avionica GX16
1 x CABLE-PC-1: cavo di debug RS232

Specifiche del motore

Codice Articolo del Costruttore: 34HS31-6004D-E1000
Numero di fasi: 2
Coppia di tenuta: 4,30Nm(608,93oz.in)
Corrente/fase nominale: 6.0A
Resistenza di fase: 0,3ohms± 10%
Induttanza: 2,1mH ± 20%(1KHz)
Dimensione telaio: 86 x 86mm
Altezza del motore: 98mm
Diametro dell'asse: Φ14mm
Lunghezza asta: 37mm
Lunghezza sede chiavetta: 25mm
Lunghezza del cavo: 300mm
Classe di isolamento: B 130°C[266°F]

Specifiche dell'encoder

Tipo di circuito di uscita: Tipo di differenziale
Tipo di encoder: Ottico incrementale
Risoluzione encoder: 1000PPR(4000CPR)
Canali del segnale di uscita: 2canali
Tensione di alimentazione Min: 4V
Tensione di alimentazione Max: 5V
Corrente di uscita: 100mA
Uscita ad alta tensione: 5V
Uscita bassa tensione: 4.5V
Frequenza di uscita Max: 60kHZ

Specifiche del driver

Uscita corrente di picco: 0~8.0A
Tensione di ingresso: +18~80VAC/24~110VDC
Logica Segnale Corrente: 7~16mA(Typical 10mA)
Frequenza di ingresso impulsiva: 0~200kHz
Risposta rapida, nessun ritardo e quasi nessun tempo di assestamento
Coppia elevata all'avviamento e bassa velocità, elevata rigidità a fermo
Offrire prestazioni simili ai servo ad un costo molto inferiore

Specifiche di alimentazione

Numero parte: LE-350-60
Tensione in ingresso: 115/230VCA±20%
Frequenza di ingresso: 47-63Hz
Corrente in ingresso: 40 A/230V CA
Tensione di uscita: 60V
Corrente di uscita: 5,8A
Potenza di uscita nominale: 350W
Corrente di dispersione: <0,5 mA/230V CA
Dimensioni: 215*115*30 mm(L*P*A)
Filtro EMI interno
Alta efficienza e basso costo
Raffreddamento ad aria forzata tramite ventola DC integrata
Protezioni da sovracorrente, sovratensione, cortocircuito e surriscaldamento

Collegamento motore ed encoder

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Encoder	VCC	EGND	EA+	EA-	EB+	EB-

Collegamento del cavo di prolunga del motore

PIN	1	2	3	4
Colore	Nero	verde	Rosso	Blu

Collegamento del cavo di prolunga dell'encoder

PIN	2	3	1	13	11	12
Colore	Rosso	bianca	Nero	Blu	Giallo	verde

NOTA BENE: il filo nero spesso può essere utilizzato per la schermatura, ma non è necessario, quindi puoi lasciarlo scollegato.

Il CL86T in questo kit è l'ultima versione 4.1, che rispetto alla versione 4.0, apre l'interfaccia RS232 e fornisce gratuitamente un cavo di debug, rendendo più conveniente la configurazione dei parametri.

Il motore è dotato di un cavo altamente flessibile che può essere piegato 8 milioni di volte senza rompersi.

Tipologia di prodotto
Tipologia di prodotto	Kit a Circuito Chiuso
Specifica Elettrica
Canali del segnale di uscita	3
Coppia di tenuta(Ncm)	430
Coppia di tenuta(oz.in)	608.93
Corrente nominale(A)	6.0
Ha una curva di coppia/spinta?	Sì
Induttanza(mH)	2.1
Numero di assi	3
Resistenza di fase(ohms)	0.3
Riferimento della tensione di ingresso(V)	18 - 80AC / 24 - 110DC
Risoluzione dell'encoder	1000PPR
Tipo di circuito di uscita	Tipo differenziale
Tipo di encoder	Ottico incrementale
Specifica Fisica
Alimentazione	Alimentazione
Diametro dell'asse(mm)	14
Dimensione della cornice(mm)	Nema 34 (86 x 86)
Lunghezza asta(mm)	37
Lunghezza del cavo(mm)	2000
Metodo di inventario	Inventario dedicato
Serie di prodotti	Serie TS
Tipo di albero di uscita	Cava della chiavetta

File	Dimensione
34HS31-6004D-E1000.STEP	8.59MB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL86T-V41_Manual.pdf	736.82KB	Download
34HS31-6004D-E1000_Full_Datasheet.pdf	82.73KB	Download
LE-350-60.pdf	229.51KB	Download
LE-350-60.STEP	2.28MB	Download
