1 Asse Passo Passo CNC Kit 3.0Nm(425oz.in) Nema 23 Motore Passo Passo & Azionamento

1 Asse Passo Passo CNC Kit 3.0Nm(425oz.in) Nema 23 Motore Passo Passo & Azionamento
1 Asse Passo Passo CNC Kit 3.0Nm(425oz.in) Nema 23 Motore Passo Passo & Azionamento
1 Asse Passo Passo CNC Kit 3.0Nm(425oz.in) Nema 23 Motore Passo Passo & Azionamento
1 Asse Passo Passo CNC Kit 3.0Nm(425oz.in) Nema 23 Motore Passo Passo & Azionamento
US FREE SHIPPING
1 Asse Passo Passo CNC Kit 3.0Nm(425oz.in) Nema 23 Motore Passo Passo & Azionamento
1 Asse Passo Passo CNC Kit 3.0Nm(425oz.in) Nema 23 Motore Passo Passo & Azionamento
1 Asse Passo Passo CNC Kit 3.0Nm(425oz.in) Nema 23 Motore Passo Passo & Azionamento
1 Asse Passo Passo CNC Kit 3.0Nm(425oz.in) Nema 23 Motore Passo Passo & Azionamento
1 Asse Passo Passo CNC Kit 3.0Nm(425oz.in) Nema 23 Motore Passo Passo & Azionamento
$54,84
5 + $53,50
10 + $52,16
50 + $50,83
100 + $49,49
  • Modello: 1-DM542T-23HS45
  • Stato delle scorte: 300

Opzioni disponibili

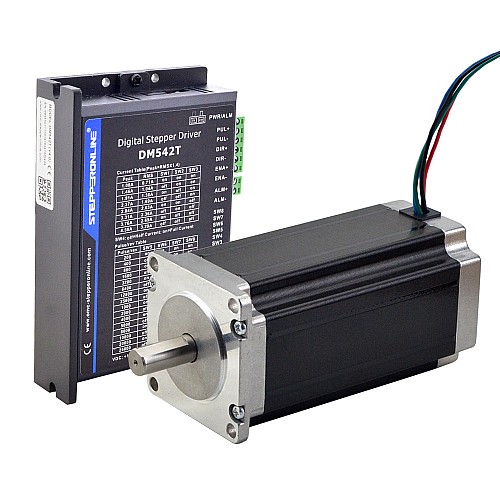

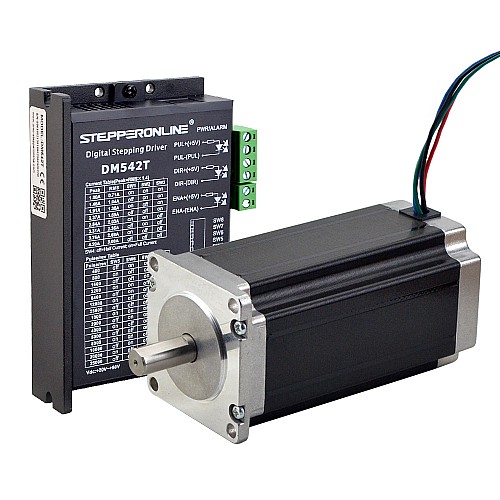

Questo kit CNC incluso:
  • 1 x Digitale Motore passo-passo Drive 1.0-4.2A 20-50VDC for Nema 17, 23, 24 Motori Passo Passo
  • 1 x Nema 23 Bipolare 3Nm (425oz.in) 4.2A 57x57x114mm 4 fili CNC Motore Passo Passo

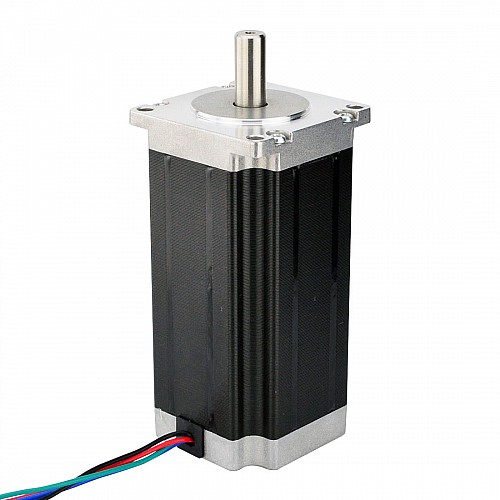

Specifiche del motore

  • Codice Articolo del Costruttore: 23HS45-4204S
  • Tipo di motore: Bipolare
  • Angolo di passo: 1.8 deg
  • Coppia di tenuta: 3.0Nm(425oz.in)
  • Corrente/fase nominale: 4.2A
  • Tensione nominale: 3.78V
  • Resistenza di fase: 0.9ohms
  • Induttanza: 3.8mH ± 20%(1KHz)
  • Dimensione telaio: 57 x 57mm
  • Altezza del motore: 113mm
  • Diametro dell'asse: Φ10mm
  • Lunghezza asta: 24mm
  • D-cut Lunghezza: 20mm
  • Numero di cavi: 4
  • Lunghezza del cavo: 400mm
  • Peso: 1.8kg

Connessione

A+
A-
B+
B-
Black
Green
Red
Blue

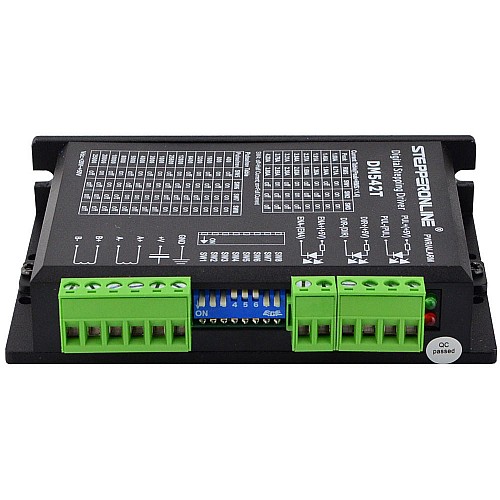

Specifica del driver

  • Ingresso Tensione nominale 20-50VDC
  • L'anti-risonanza fornisce una coppia ottimale e instabilità nulle a valori medi
  • Auto-identificazione del motore e configurazione automatica dei parametri all'accensione, offrono risposte ottimali con diversi motori
  • Multi-Stepping consente un ingresso step a bassa risoluzione per produrre un'uscita microstep più elevata, offrendo così un movimento del motore più fluido
  • 15 risoluzioni microstep selezionabili tra cui 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
  • Avvio graduale senza "salto" all'accensione
  • 8 corrente di picco selezionabile compreso 1.00A, 1.46A, 1.91A, 2.37A, 2.84A, 3.31A, 3.76A, 4.20A
  • Frequenza di ingresso impulsiva fino a 200 KHz, Ingresso TTL compatibile e isolato otticamente
  • Riduzione automatica della corrente di riposo
  • Adatto per motori a 2 fasi e 4 fasi
  • Supporta la modalità PUL / DIR
  • Over-Tensione protezione nominale e sovracorrente

Risorse

Specifica Elettrica
Serie di prodotti Serie TS
Coppia di tenuta(Ncm) 300
Coppia di tenuta(oz.in) 425
Specifica Fisica
Tipologia di prodotto Kit ad anello aperto
Dimensione della cornice(mm) Nema 23 (57 x 57)
File Dimensione
23HS45-4204S_Full_Datasheet.pdf 150.68KB Download
23HS45-4204S.STEP 1.93MB Download
23HS45-4204S_Torque_Curve.pdf 155.07KB Download
DM542T_V4.0.pdf 861.28KB Download
DM542T.pdf 686.95KB Download
DM542T.STEP 2.43MB Download
