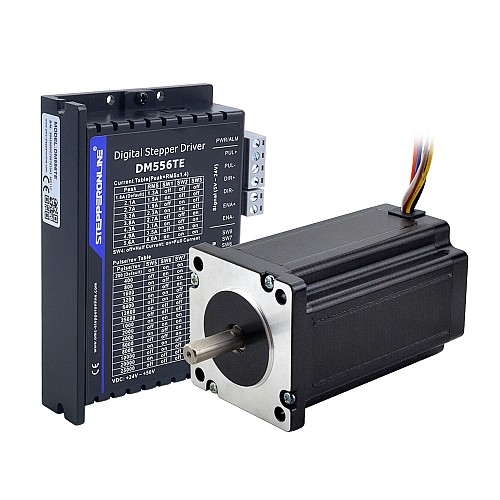

TES Series 1-Achsen Schrittmotor-CNC-Satz 3,4Nm(481,48oz.in) Nema 24 Schrittmotor & Treiber DM556TE

• 1 x DM556TE: TE-Serie Digitaler Schrittmotor-Treiber 1,8-5,6A 24-50VDC für Nema 23, 24, 34 Motoren
• 1 x 24HS39-3008D: Dual Shaft Nema 24 Bipolar 3.4Nm(481.48oz.in) 60x60x100mm 8 Wires

Motorspezifikation

• Hersteller-Teilenummer: 24HS39-3008D
• Motorentyp: Bipolar
• Schrittwinkel: 1.8deg
• Haltedrehmoment(Bipolar): 3.4Nm(481.48oz.in)
• Haltedrehmoment(Unipolar): 2.8Nm(397oz.in)
• Nennstrom / Phase(Bipolar Parallel): 4A
• Nennstrom / Phase(Bipolar Serial): 2A
• Nennstrom / Phase(Unipolar): 3A
• Phasenwiderstand(Bipolar Parallel): 0.7ohms
• Phasenwiderstand(Bipolar Serial): 2.8ohms
• Phasenwiderstand(Unipolar): 1.4ohms
• Induktivität(Bipolar Parallel): 3mH±20%(1KHz)
• Induktivität(Bipolar Serial): 12mH±20%(1KHz)
• Induktivität(Unipolar): 3mH±20%(1KHz)
• Rahmengröße: 60 x 60mm
• Körper Länge: 100mm
• Schaftdurchmesser: Φ8mm
• Schaftlänge: 24mm
• D-Schnittlänge: 20mm
• Anzahl der Leads: 8
• Leitungslänge: 400mm
• Gewicht: 1.6kg

Anschluss

A+	A-	B+	B-
Rot/Blau	Gelb/Schwarz	Weiß/Braun	Orange/Grün

Treiberspezifikation

• Ausgangsspitzenstrom: 1,8–5,6A(Effektivwert 1,3–4,0A)
• Eingangsspannung: +24–50V Gleichstrom
• Logikeingangsspannung: 5–24V Gleichstrom
• Logikeingangsstrom: 7–20mA
• Impulseingangsfrequenz: 0–200kHz
• Impulsbreite: 2,5µs
• Isolationswiderstand: 500MΩ
• Erkennung von Unterbrechungen in den Motorwicklungen
• Optisch isolierte Eingänge mit 5–24V
• Unterstützt nur Einzelimpuls
• Automatische Reduzierung des Leerlaufstroms
• Impulseingangsfrequenz bis zu 200kHz
• Schritt- und Richtungssteuerung(PUL/DIR)
• Mikroschritte für eine ruckfreie Motorbewegung
• Sanftanlauf ohne "Ruck" beim Einschalten
• Schutz vor Überspannung und Überstrom
• TTL-kompatible und optisch isolierte Eingänge bis 5,6A
• 16 wählbare Mikroschritt-Auflösungen von 200-25,600 über DIP-Schalter
• 8 wählbare Ausgangsstromstärken von 1,8–5,6A über DIP-Schalter
• Anti-Resonanz für optimales Drehmoment, besonders ruhigen Lauf, geringe Motorerwärmung und Geräusche
• Motorautoerkennung und Parameterautokonfiguration für optimales Drehmoment bei einer Vielzahl von Motoren
