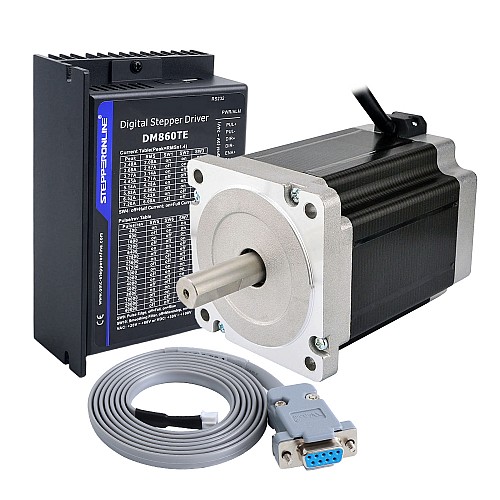

TES Serie 1-Achsen Schrittmotor CNC-Kit 8,5Nm(1203,7oz.in) Nema 34 Schrittmotor & Treiber DM860TE

• 1 x DM860TE: TE-Serie Digitaler Schrittmotortreiber 2,4-7,2A 20-80VAC/30-100VDC für Nema 34 Motor
• 1 x 34HS46-5004D: Doppelwellen Nema 34 CNC Schrittmotor 8,5Nm(1203,7oz.in) 5A 86x86x114mm
• 1 x CABLE-PC-1: RS232 Debugging-Kabel

Motorspezifikation

• Hersteller-Teilenummer: 34HS46-5004D
• Motorentyp: Bipolar
• Schrittwinkel: 1.8 deg
• Haltedrehmoment: 8,5Nm(1203,7oz.in)
• Nennstrom / Phase: 5A
• Phasenwiderstand: 1ohms
• Induktivität: 11mH ± 20%(1KHz)
• Rahmengröße: 86 x 86mm
• Körper Länge: 114mm
• Schaftdurchmesser: Φ14mm
• Schaftlänge: 37mm
• D-Schnittlänge: 25mm
• Anzahl der Leads: 4
• Leitungslänge: 300mm
• Gewicht: 3.6kg

Verbindung

Treiberspezifikation

• Ausgangsspitzenstrom: 2,4–7,2A(2,0–6,0A Effektivwert)
• Eingangsspannung: 20–80V AC / 30–100V DC
• Logikeingangsspannung: 5–24V Gleichstrom
• Logikeingangsstrom: 7–20mA
• Impulseingangsfrequenz: 0–200kHz
• Impulsbreite: 2,5µs
• Isolationswiderstand: 500MΩ
• Erkennung von Unterbrechungen in den Motorwicklungen
• Optisch isolierte Eingänge mit 5 V bis 24V
• Unterstützt nur Einzelpuls
• Automatische Reduzierung des Ruhestroms
• Geeignet für 2-Phasen- und 4-Phasen-Motoren
• Unterstützt PUL/DIR- und CW/CCW-Modi
• Überspannungs- und Überstromschutz
• Sanftstart ohne "Ruckeln" beim Einschalten
• Anti-Resonanz sorgt für optimales Drehmoment und eliminiert Instabilitäten im mittleren Drehzahlbereich
• Pulseingangsfrequenz bis zu 200 kHz, TTL-kompatibel und optisch isolierter Eingang
• 8 wählbare Spitzenströme: 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A
• Motorautoidentifikation und Parameterautokonfiguration für optimale Anpassung an verschiedene Motoren
• Microstepping ermöglicht, dass eine niedrigaufgelöste Schritteingabe eine höhere Mikroschritt-Ausgabe erzeugt, was eine flüssigere Motor Bewegung bietet
• 16 wählbare Mikroschritt-Auflösungen: 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
