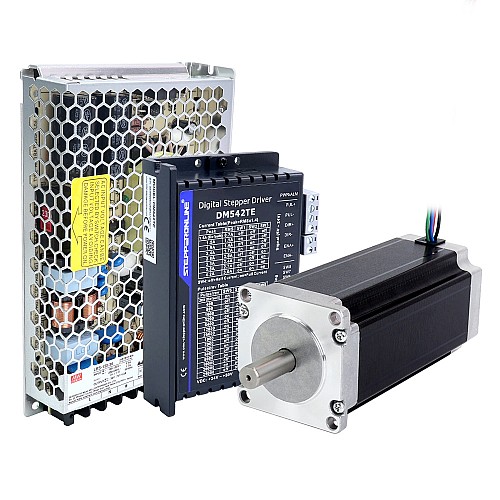

TES Serie 1-Achsen Schrittmotor-CNC-Kit 3,0Nm(424,83oz.in) Nema 23 Schrittmotor & Treiber DM542TE & Netzteil

Dieses CNC-Kit enthält:

• 1 x DM542TE: TE Series Digital Schrittmotortreiber 1,0-4,2A 24-50VDC für Nema 17- und 23-Motoren
• 1 x 23HS45-4204S: Nema 23 Bipolar 3Nm(424,83oz.in) 4,2A 57x57x113mm 4 Drähte Schrittmotor CNC
• 1 x LRS-150-36: MEANWELL 154.8W 36VDC 4.3A 115/230VAC Geschlossenes Schaltnetzteil

Motorspezifikation

• Hersteller-Teilenummer: 23HS45-4204S
• Motortyp: Bipolarer Schrittmotor
• Schrittwinkel: 1,8Grad
• Haltemoment: 3,0Nm(424,83oz.in)
• Nennstrom/Phase: 4,2A
• Phasenwiderstand: 0,88ohms
• Induktivität: 3,4mH ± 20%(1kHz)
• Rahmengröße: 57 x 57mm
• Körperlänge: 113mm
• Wellendurchmesser: Φ10mm
• Schaftlänge: 24mm
• D-Schnitt-Länge: 20mm
• Anzahl der Leads: 4
• Leitungslänge: 400mm
• Isolationsklasse: B 130°C[266°F]

Treiberspezifikation

• Ausgangsspitzenstrom: 1,0–4,2A(0,7–3,0A Effektivwert)
• Eingangsspannung: +24–50V Gleichstrom
• Logikeingangsspannung: 5–24V Gleichstrom
• Logikeingangsstrom: 7–20mA
• Impulseingangsfrequenz: 0–200kHz
• Impulsbreite: 2,5µs
• Isolationswiderstand: 500MΩ
• Erkennung von Unterbrechungen in den Motorwicklungen
• Optisch isolierte Eingänge mit 5V bis 24V
• Unterstützt nur Einfachimpuls (Single-Pulse)
• Unterstützt PUL/DIR-Modus
• Automatische Reduzierung des Ruhestroms
• ÜberSpannungs- und ÜberStromschutz
• Sanftanlauf ohne "Ruck" beim Einschalten
• Anti-Resonanz sorgt für optimales Drehmoment und vermeidet Instabilitäten im mittleren Drehzahlbereich
• Impulseingangsfrequenz bis zu 200kHz, TTL-kompatibel und optisch isolierter Eingang
• Geeignet für 2-Phasen- und 4-Phasen-Motoren, funktioniert gut als Nema-17-Treiber, Nema-23-Treiber
• 8 wählbare Spitzenströme: 1,00A, 1,50A, 1,90A, 2,40A, 2,80A, 3,30A, 3,80A, 4,20A
• Motorautoerkennung und Parameterautokonfiguration beim Einschalten, bietet optimale Anpassung an verschiedene Motoren
• Mikroschritt-Teiling ermöglicht, dass eine niedrigaufgelöste Schritteingabe eine höhere Mikroschritt-Ausgabe erzeugt, was eine glattere Motor Bewegung bietet
• 16 wählbare Mikroschritt-Auflösungen: 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000

Leistungsspezifikation

• 36VDC 4,3A Ausgang
• AC-Eingangsspannungsbereich: 85 ~ 132VAC
• Nennleistung: 154,8W
• AC-Eingangsbereich per Schalter wählbar
• Widersteht 5 Sekunden lang einer Spannungsspitze von 300VAC
• Leistungsaufnahme ohne Last < 0,5W
• Schutz: Kurzschluss / Überlast / Überspannung / Übertemperatur
