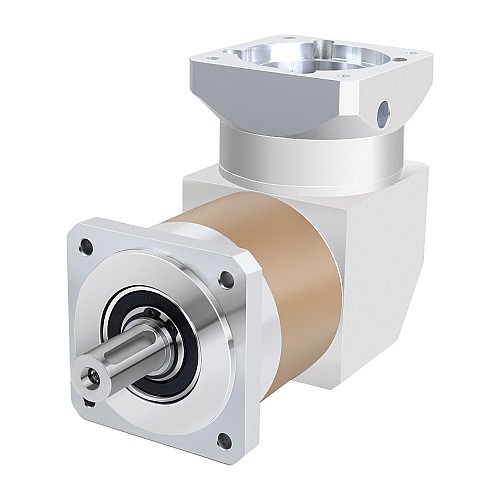

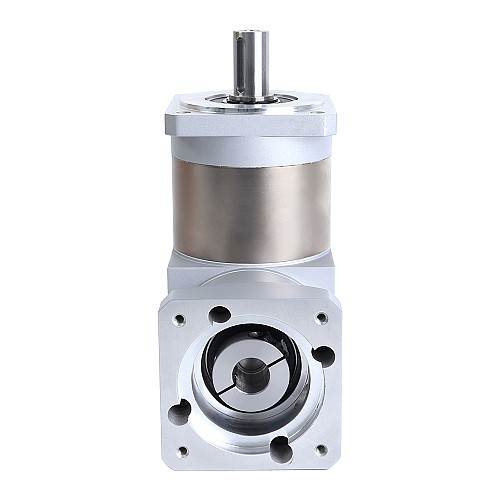

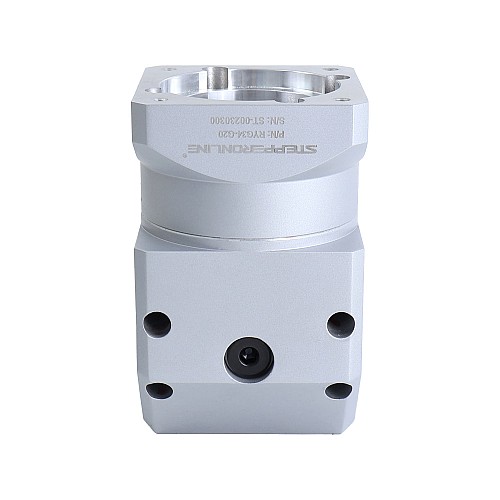

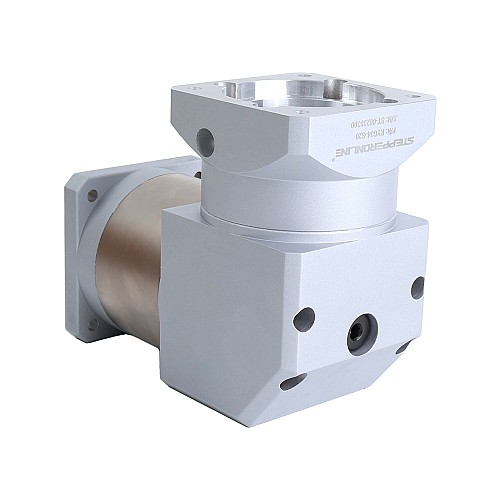

RYG-Serie Rechtwinkliges Planetengetriebe Übersetzungsverhältnis 20:1 Spiel 15arc-min für Nema 34 Schrittmotor
$211,33
5 + $201,83
10 + $193,15
50 + $185,19
100 + $177,85
- Auf Lager: 10000
- Modell: RYG34-G20
- Bruttogewicht: 6.10kg
- Zertifikat: ISO, CE, REACH
Mögliche Optionen
Bei vorrätigen Artikeln erfolgt der Versand innerhalb von 24 Stunden!
Dieses Winkelgetriebe ist für einen Nema 34-Schrittmotor ausgelegt und die Hochgeschwindigkeits- und Niedriggeschwindigkeitswelle haben eine 90-Grad- oder rechtwinklige Beziehung.
Einer der Hauptvorteile eines Winkelgetriebes ist seine kompakte Größe und die Fähigkeit, in engen Räumen zu passen, was es zu einer beliebten Wahl für Anwendungen macht, bei denen die angetriebene Ausrüstung in der Nähe der Antriebsausrüstung sein muss, wie zum Beispiel auf Förderern oder anderen Maschinen.
Hinweis: Wenn die Nenneingangsdrehzahl des Getriebes 1000U/min beträgt, beträgt der Geräuschwert <=55dB; Wenn die Nenneingangsdrehzahl 3000U/min beträgt, beträgt der Geräuschwert <=65dB.
Getriebespezifikationen
- Hersteller-Teilenummer: RYG34-G20
- Getriebetyp: Winkelgetriebe
- Übersetzungsverhältnis: 20:1
- Effizienz: 96%
- Trägheitsmoment: 0.13kg·m²
- Spiel bei leerem Lauf: <=15arcmin
- Maximal zulässiges Drehmoment: 90Nm(796.57lb-in)
- Zulässiges Moment: 180Nm(1593.13lb-in)
- Maximale axiale Belastung der Welle: 800N
- Maximale radiale Belastung der Welle: 1000N
- Nenn-Eingangsdrehzahl: 3000rpm
- Maximale Eingangsdrehzahl: 6000rpm
- Geräuschpegel: <=65dB
- Wasserdichtigkeitsbewertung: IP54
- Lebensdauer: 20000h
- Arbeitstemperatur: -20~150℃
Physikalische Spezifikation
- Rahmengröße: 90 x 90mm
- Getriebebreite: 172mm
- Ausgangswellentyp: Keilnut
- Ausgangswellen-Durchmesser: Φ20mm
- Ausgangswellenlänge: Φ40mm
- Eingangswellen-Durchmesser: Φ14mm
- Eingangswellenlänge: 22-41mm
- Gewicht: 5934g
Physikalische Spezifikation | |
Durchmesser der Abtriebswelle(mm) | 20 |
Durchmesser der Eingangswelle(mm) | 14 |
Getriebelänge(mm) | 172 |
Inventarmethode | Spezielles Inventar |
Länge der Abtriebswelle(mm) | 40 |
Länge der Eingangswelle(mm) | 22 - 41 |
Passende Motorgröße | Nema 34 Schrittmotor |
Produktserie | RYG |
Rahmengröße(mm) | 90 x 90 |
Getriebetyp | Rechtwinkliges Getriebe |
Übersetzungsverhältnis(xx:1) | 20 |
Umkehrspiel bei keiner Last | <=15arcmin |
Abtriebswellentyp | Keilnut |
Gewicht(g) | 5934 |
- Durchmesser und Länge der Eingangs-/Ausgangswelle
- Eingangs-/Ausgangswellentyp
- Übersetzungsverhältnis
