Neu

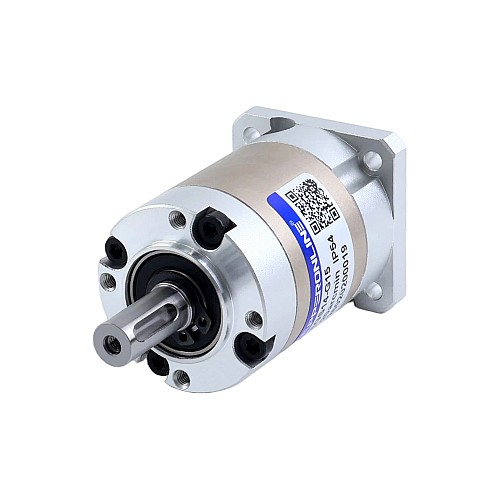

Planetengetriebe der EG-Serie, Übersetzungsverhältnis 15:1 Spiel 20arc-min für Nema 14 Motor
$48,85
5 + $46,31
10 + $44,03
50 + $41,96
100 + $40,07
- Auf Lager: 10000
- Modell: EGS14-G15
- Bruttogewicht: 0.26kg
- Zertifikat: ISO, CE, REACH
Mögliche Optionen
Bei vorrätigen Artikeln erfolgt der Versand innerhalb von 24 Stunden!
Dieses hochpräzise Planetengetriebe gehört zum Getriebe der EG-Serie mit einem Übersetzungsverhältnis von 15:1 und einem maximalen Spiel von 20 Winkelminuten. Es ist eine ausgezeichnete Wahl für Anwendungen, die eine gute Genauigkeit und Zuverlässigkeit zu einem außergewöhnlichen Preis erfordern.
Dieses Reihenplanetengetriebe verfügt über eine integrierte Eingangswellenkupplung und kann nur mit Nema 14-Schrittmotoren mit einem Durchmesser von 5mm und einer Wellenlänge von 6.5-10mm.
Getriebespezifikationen
- Teilenummer des Herstellers: EGS14-G15
- Getriebeart: Planetengetriebe
- Übersetzungsverhältnis: 15:1
- Effizienz: 94%
- Spiel im Leerlauf: <=20arcmin
- Max. zulässiges Drehmoment: 9Nm(79.66lb-in)
- Moment Zulässiges Drehmoment: 18Nm(159.32lb-in)
- Rauschen: <=55dB(1000rpm)/65dB(3000rpm)
- Wasserdichtheit: IP54
- Lebensdauer: 20000Stunden
Physische Spezifikationen
- Rahmengröße: 35 x 35mm
- Getriebelänge: 49.5mm
- Ausgangswellentyp: Keilnut
- Ausgangswellendurchmesser: Φ8mm
- Länge der Ausgangswelle: 20mm
- Eingangswellendurchmesser: Φ5mm
- Länge Eingangswelle: 6.5-10mm
Physikalische Spezifikation | |
Durchmesser der Abtriebswelle(mm) | 8 |
Durchmesser der Eingangswelle(mm) | 5 |
Getriebelänge(mm) | 49.5 |
Inventarmethode | Spezielles Inventar |
Länge der Abtriebswelle(mm) | 20 |
Länge der Eingangswelle(mm) | 6.5 - 10 |
Passende Motorgröße | Nema 14 Schrittmotor |
Produktserie | EG |
Rahmengröße(mm) | 35 x 35 |
Getriebetyp | Planetengetriebe |
Übersetzungsverhältnis(xx:1) | 15 |
Umkehrspiel bei keiner Last | <=20arcmin |
Abtriebswellentyp | Keilnut |
- Durchmesser und Länge der Eingangs-/Ausgangswelle
- Eingangs-/Ausgangswellentyp
- Übersetzungsverhältnis
