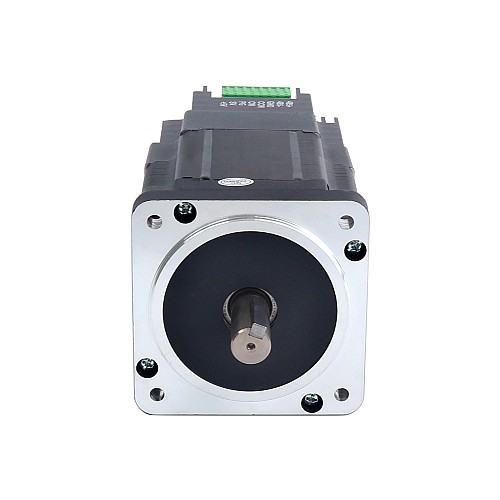

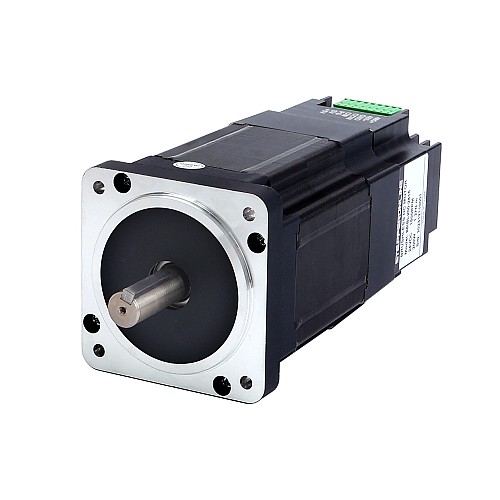

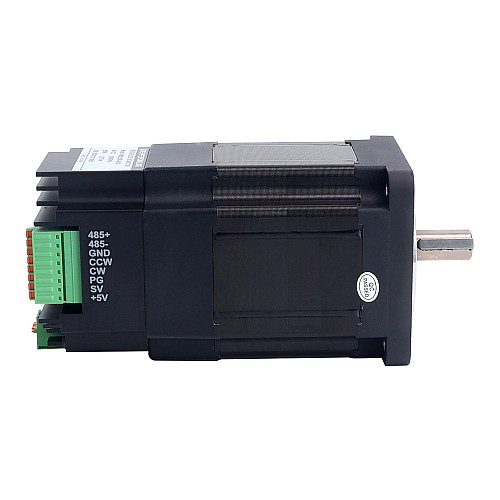

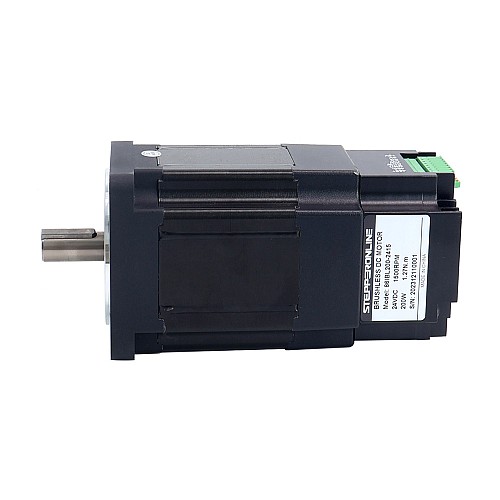

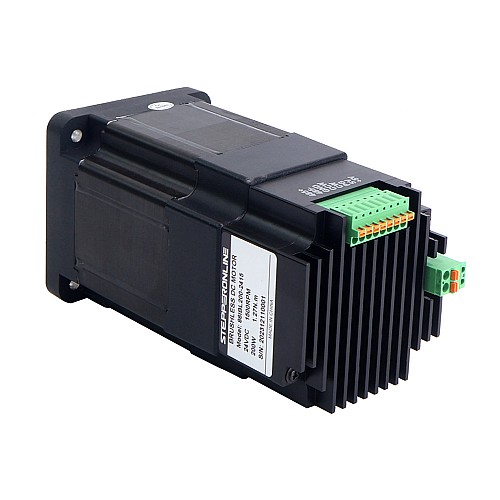

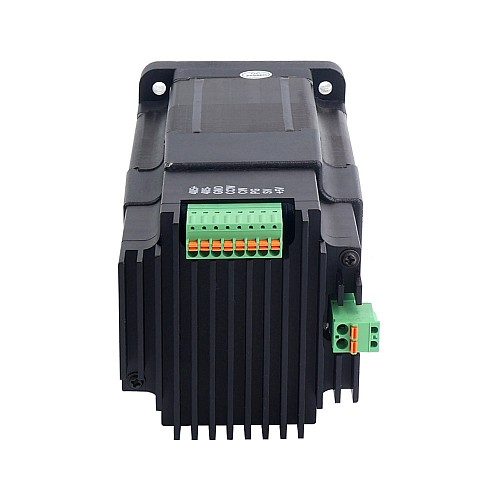

Nema 34 86x86x168mm Integrierter bürstenloser Gleichstrommotor 200W 24V 1500U/min 1,27Nm 8,33A mit Treiber

Bei der 86IBL-Serie integrierter bürstenloser Motoren handelt es sich um mechatronische Produkte, die für die Zusammenarbeit mit dem Bereich der industriellen automatischen Steuerung entwickelt wurden. Dieser Motor ist mit einem leistungsstarken, dedizierten Treiberchip für bürstenlose Gleichstrommotoren ausgestattet, der eine Reihe von Vorteilen bietet, wie z. B. hohe Integration, geringe Größe, vollständigen Schutz, einfache und klare Verkabelung und hohe Zuverlässigkeit. Diese Serie umfasst eine Vielzahl integrierter Motoren von 100 bis 400 W. Darüber hinaus ist der eingebaute Treiber mit der neuen PWM-Technologie ausgestattet, die es dem bürstenlosen Motor ermöglicht, mit hoher Geschwindigkeit, geringer Vibration, geringem Geräuschpegel, guter Stabilität und hoher Zuverlässigkeit zu laufen.

Hauptfunktionen

• 20KHZ Chopper-Frequenz
• Hohe Leistung zum kleinen Preis
• PID-Drehzahl- und Strom-Dual-Loop-Regler
• Integriert, spart Platz und reduziert den Verkabelungsaufwand
• Überspannung, Unterspannung, Überstrom, Stromspitzenwert, Hall-Signal und andere Fehleralarmfunktionen
• Der Kommunikationsmodus übernimmt das Standard-Modbus-Protokoll, verwendet eine serielle Zweidraht-Verbindungskommunikation basierend auf RS485 und der Übertragungsmodus ist RTU.

Elektrische Spezifikationen

• Hersteller-Teilenummer: 86IBL200-2415
• Phase: 3
• Pole: 8
• Nennleistung: 200W
• Nennspannung: 24VDC
• Nenngeschwindigkeit: 1500 ± 10%U/min
• Nennstrom: 8,33 ± 10%A
• Nenndrehmoment: 1,27Nm(179,85oz.in)
• Isolationsklasse: Klasse B
• Widerstand/Phase: 0,21 ± 10%Ohm
• Induktivität/Phase: 0,51 ± 20%mH
• Sensor: HALL

Physische Spezifikationen

• Rahmengröße: Nema 34 (86 x 86mm)
• Körperlänge: 168mm
• Schaftdurchmesser: 14mm
• Schaftlänge: 32mm
• Gewicht: 3,09kg
