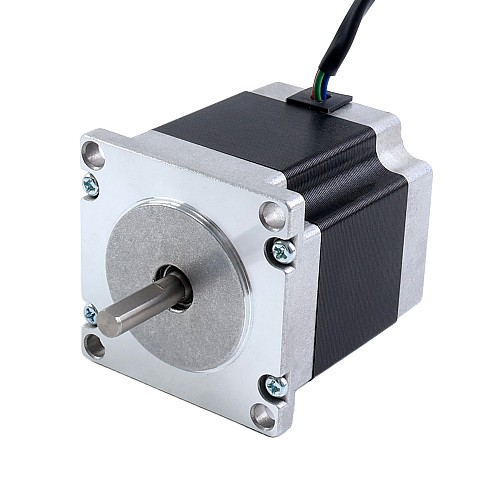

Nema 23 Schrittmotor Bipolar 1,8° 1,16Nm (164,3oz.in) 1,5A 57x57x56mm mit 762mm Kabel und Molex-Stecker
0 Bewertungen - + Bewertung
$13,37
$10,04
5 + $9,72
10 + $9,42
50 + $9,14
100 + $8,87
  • Auf Lager: 200
  • Modell: 23HS22-1504S-C15
  • Bruttogewicht: 0.75kg
  • Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

+ Warenkorb
Frage
+ Wunschliste + Vergleich
Versand innerhalb von 24 Stunden!
Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.
Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!
Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Dieser bipolare NEMA-23-Schrittmotor verfügt über einen Schrittwinkel von 1,8° und ein Haltemoment von 1,16Nm (164,3oz.in), wobei jede Phase 1,5A zieht. Im Vergleich zum Standardmodell 23HS22-2804S verfügt dieser Motor über einen zusätzlichen MOLEX 39013046-Stecker und eine längere Kabellänge von 762mm.

Technische Daten

  • Hersteller-Teilenummer: 23HS22-1504S-C15
  • Motortyp: Bipolarer Schrittmotor
  • Schrittwinkel: 1,8deg
  • Haltemoment: 1,16Nm (164,3oz.in)
  • Nennstrom/Phase: 1,5A
  • Phasenwiderstand: 3,6ohms
  • Induktivität: 13mH±20% (1KHz)
  • Isolationsklasse: B 130°C [266°F]

Mechanische Daten

  • Rahmengröße: 57 x 57mm
  • Gehäuselänge: 56mm
  • Wellendurchmesser: Φ6,35mm
  • Wellenlänge: 21mm
  • D-Nut-Länge: 15mm
  • Anzahl der Adern: 4
  • Kabellänge: 762mm
  • Gewicht: 0,68kg

Anschluss


A+
A-
B+
B-
Schwarz
Grün
Rot
Blau
Das Kabel ist kürzer als die Standardversion, Sie können die Länge jedoch einfach über den Stecker verlängern.
Produktart
Produktart Hybrid-Schrittmotor
Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Haltemoment(Ncm) 116
Haltemoment(oz.in) 164.3
Hat Drehmoment/Schub-Kurve? Drehmoment Ja
Induktivität(mH) 13
Nennstrom(A) 1.5
Phasenwiderstand(ohms) 3.6
Schrittwinkel(deg.) 1.8
Physikalische Spezifikation
Abtriebswellentyp D
Anzahl der Kabel 4
Einzelwelle/Doppelwelle Einzelne Welle
IP-Bewertung 40
Körperlänge(mm) 56
Leitungslänge(mm) 762
Produktserie S
Rahmengröße(mm) Nema 23 (57 x 57)
Schaftdurchmesser(mm) 6.35
Schaftlänge(mm) 21


  • Motorwelle
  • Kabel
  • Stecker
  • Encoder
  • Bremse
  • Getriebe


Feile Größe
23HS22-1504S-C15_Full_Datasheet.pdf 266.42KB Download
