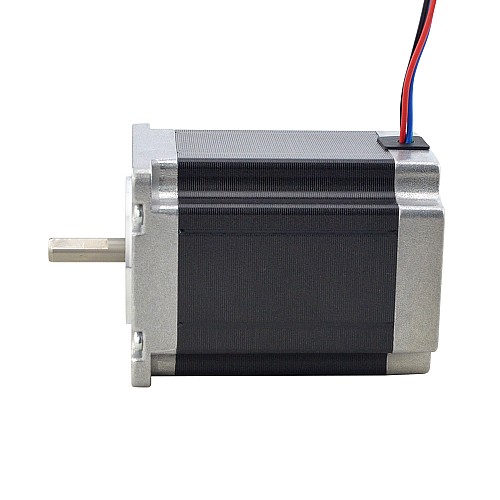

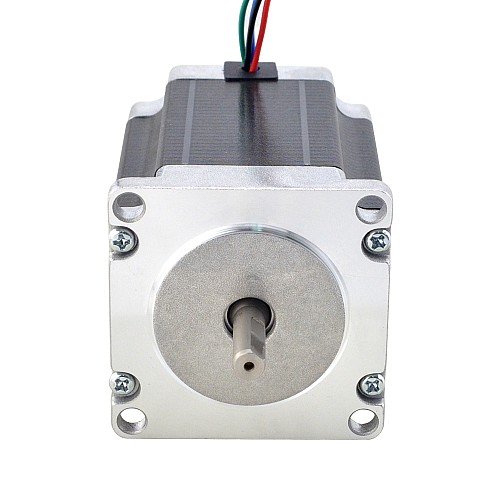

Nema 23 Hochtemperatur-Schrittmotor 1,85Nm(261.98oz.in) Isolationsklasse H 180C

Nema 23 Hochtemperatur-Schrittmotor 1,85Nm(256,9oz.in) Isolationsklasse H 180C

Bestseller

Nema 23 Hochtemperatur-Schrittmotor 1,85Nm(261.98oz.in) Isolationsklasse H 180C

1 Bewertungen - + Bewertung

$31,38

5 + $29,67

10 + $28,13

50 + $26,74

100 + $25,48

Auf Lager: 200
Modell: 23HS30-2804S-H
Bruttogewicht: 1.16kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Der Motor ist für Hochtemperaturanwendungen ausgelegt. Wir haben die Wicklungen, Lager, Magnete und das Kunststoffskelett des Motors so angepasst, dass sie die Isolationsklasse H erreichen und Temperaturen von bis zu 180 Grad Celsius standhalten. Der Motor wird häufig in 3D-Druckern eingesetzt.

Elektrische Spezifikation

Artikelnummer des Herstellers: 23HS30-2804S-H
Motor-Typ: Bipolarer Schrittmotor
Schritt-Winkel: 1,8deg
Haltedrehmoment: 1,85Nm(261,98oz.in)
Nennstrom/Phase: 2,81A
Phasenwiderstand: 1,13ohms
Induktivität: 4,8mH±20%(1KHz)
Isolationsklasse: H 180C(356F)

Physikalische Spezifikation

Rahmengröße: 57 x 57mm
Länge des Gehäuses: 76.5mm
Durchmesser der Welle: Φ6,35mm
Länge der Welle: 21mm
D-Schnitt Länge: 15mm
Anzahl der Leitungen: 4
Kabellänge: 500mm
Gewicht: 1000g

Anschluss

A+	A-	B+	B-
Schwarz	Grün	Rot	Blau

Produktart
Produktart	Hochtemperatur-Schrittmotor
Elektrische Spezifikation
Bipolar/Unipolar	Bipolar
Haltemoment(Ncm)	185
Haltemoment(oz.in)	261.98
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Induktivität(mH)	4.8
Isolationsklasse	H 180C(356F)
Nennstrom(A)	2.81
Open-loop/Closed-loop	Open-loop
Phasenwiderstand(ohms)	1.13
Schrittwinkel(deg.)	1.8
Physikalische Spezifikation
Abtriebswellentyp	D
Anzahl der Kabel	4
Einzelwelle/Doppelwelle	Einzelne Welle
Gewicht(g)	1000
Inventarmethode	Spezielles Inventar
Kabellänge(mm)	500
Körperlänge(mm)	76.5
Rahmengröße(mm)	Nema 23 (57 x 57)
Schaftdurchmesser(mm)	6.35
Schaftlänge(mm)	21

Feile	Größe
23HS30-2804S-H_Full_Datasheet.pdf	145.58KB	Download
23HS30-2804S-H_Torque_Curve.pdf	163.33KB	Download

Schnellsuche Abtriebswellentyp: D, Schaftdurchmesser(mm): 6.35, Schaftlänge(mm): 21, Anzahl der Kabel: 4, Leitungslänge (mm): 500, Gewicht(g): 1000, Einzelwelle/Doppelwelle: Einzelne Welle, Haltemoment(Ncm): 185, Nennstrom(A): 2.81, Haltemoment(oz.in): 261.98, Bipolar/Unipolar: Bipolar, Schrittwinkel(deg.): 1.8, Phasenwiderstand(ohms): 1.13, Induktivität(mH): 4.8, Körperlänge(mm): 76.5, Rahmengröße(mm): Nema 23 (57 x 57), Produktart: Hochtemperatur-Schrittmotor, Open-loop/Closed-loop: Open-loop, Isolationsklasse: H 180C(356F), Hat Drehmoment/Schub-Kurve? Drehmoment: Ja, Inventarmethode: Spezielles Inventar
