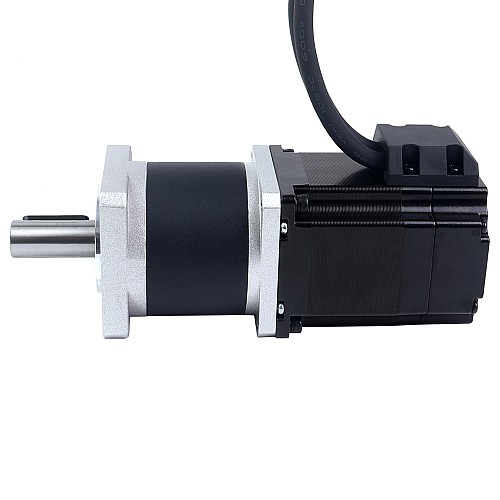

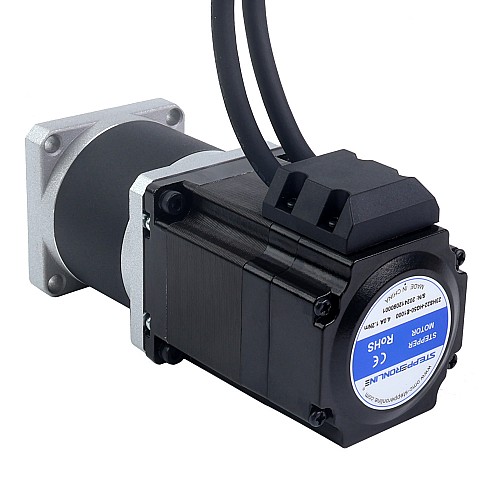

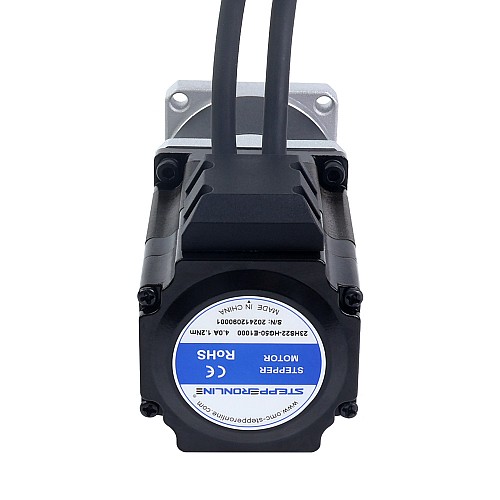

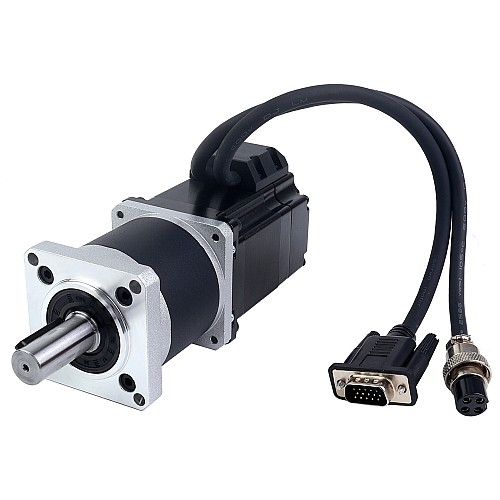

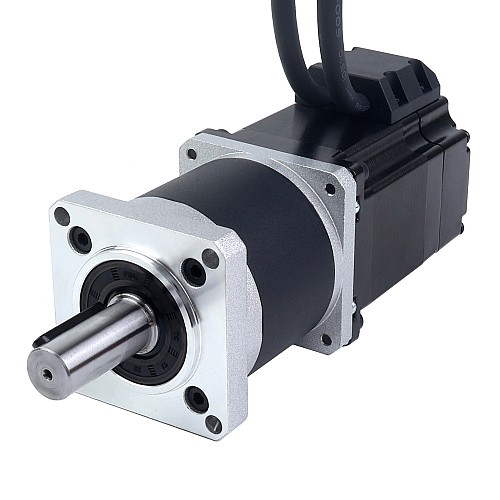

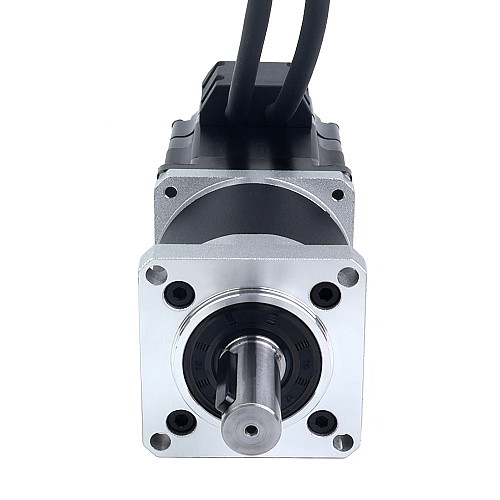

Nema 23 Closed Loop Schrittmotore L=78mm Getriebeübersetzung 50:1 Hohe Präzision Planetengetriebe

0 Bewertungen - + Bewertung

$74,14

5 + $71,08

10 + $68,26

50 + $65,66

100 + $63,25

Auf Lager: 200
Modell: 23HS22-HG50-E1000
Bruttogewicht: 1.80kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Motorspezifikation

Hersteller-Teilenummer: 23HS22-HG50-E1000
Anzahl der Phasen: 2
Schrittwinkel ohne Getriebe: 1.8deg
Haltedrehmoment ohne Getriebe: 1.2Nm(169.97oz.in)
Nennstrom/Phase: 4.0A
Phasenwiderstand: 0.5ohms
Induktivität: 1.7mH±20%(1KHz)
Isolierklasse: B 130°C[266°F]
Rahmengröße: 57 x 57mm
Motorlänge: 139.65mm
Schaftdurchmesser: Φ14mm
Schaftlänge: 34mm
Passfedernutlänge: 25mm
Leitungslänge: 300mm

Getriebe Spezifikationen

Getriebetyp: Planetary
Übersetzungsverhältnis: 50:1
Effizienz: 75%
Umkehrspiel bei keiner Last: <=1.6arcmin
Max. Zulässiges Drehmoment: 20Nm(2832.8oz.in)
Moment zulässiges Drehmoment: 40Nm(5664oz.in)
Maximale radiale Last der Welle: 250N
Lärm: <=50dB
Umgebungstemperatur: 0 - 50℃

Encoder-Spezifikation

Typ der Ausgangsschaltung: Differential type
Encodertyp: Optisch inkremental
Encoderauflösung: 1000
Ausgangssignalkanäle: 2channels
Versorgungsspannung min: 4V
Versorgungsspannung max: 5V
Ausgangsstrom: 100mA
Ausgangsspannung: 5V
Niederspannung ausgeben: 4.5V
Ausgangsfrequenz max: 60kHZ

Verbindung

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Encoder	VCC	GND	EA+	EA-	EB+	EB-

Der Motor ist mit einem hochflexiblen Kabel ausgestattet, das 8 Millionen Mal gebogen werden kann, ohne zu versagen.

Produktart
Produktart	Motor mit Encoder & Bremse & Getriebe
Elektrische Spezifikation
Art der Ausgangsschaltung	Differential
Ausgabesignalkanäle	2
Encoder Auflösung	1000PPR
Encodertyp	Optisch inkremental
Haltemoment(Ncm)	120
Induktivität(mH)	1.7
Nennstrom(A)	4.0
Phasenwiderstand(ohms)	0.5
Schrittmotor mit	Encoder/Getriebe
Physikalische Spezifikation
Abtriebswellentyp	Passfedernut
Getriebetyp	Planetengetriebe der HG-Serie
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Körperlänge(mm)	139.65
Rahmengröße(mm)	Nema 23 (57 x 57)
Schaftdurchmesser(mm)	14
Schaftlänge(mm)	34
Spiel	<=1.6 deg
Übersetzungsverhältnis(xx:1)	50

Feile	Größe
23HS22-HG50-E1000.STEP	8.66MB	Download
23HS22-HG50-E1000_Full_Datasheet.pdf	247.68KB	Download

Schnellsuche Abtriebswellentyp: Keilnut, Schaftdurchmesser(mm): 14, Schaftlänge(mm): 34, Encoder Auflösung: 1000PPR, Ausgabesignalkanäle: 2, Haltemoment(Ncm): 120, Nennstrom(A): 4.0, Phasenwiderstand(ohms): 0.45, Induktivität(mH): 1.3, Körperlänge(mm): 78, Rahmengröße(mm): Nema 23 (57 x 57), Produktart: Motor mit Encoder & Bremse & Getriebe, Übersetzungsverhältnis(xx:1): 50, Umkehrspiel bei keiner Last: <=1.6deg, Getriebetyp: Planetengetriebe der HG-Serie, Art der Ausgangsschaltung: Differential, Encodertyp: Optisch inkremental, IP-Bewertung: 40, Schrittmotor mit: Encoder/Getriebe, Inventarmethode: Spezielles Inventar
