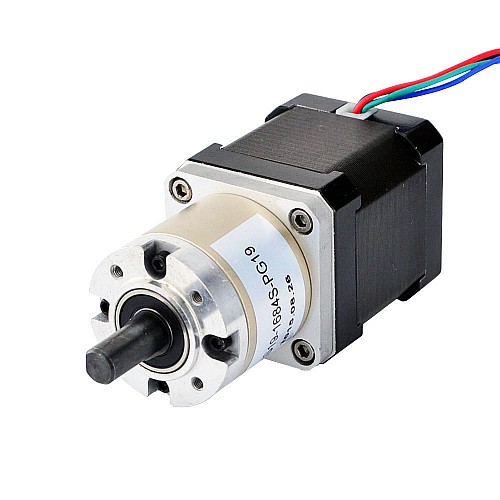

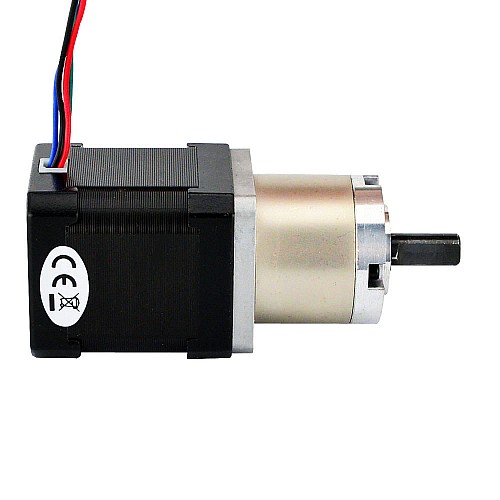

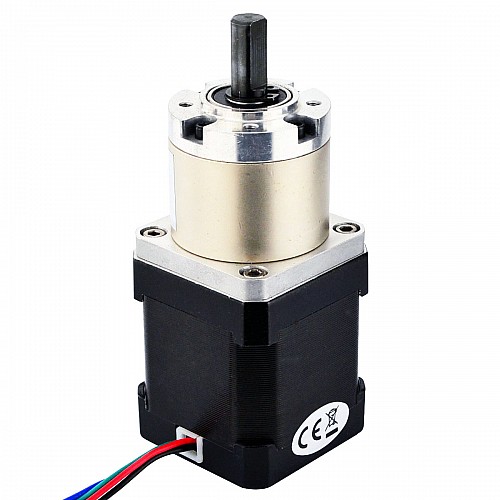

Nema 17 Schrittmotore Bipolar L=48mm w/ Getriebeübersetzung 19:1 Planetengetriebe

Nema 17 Schrittmotore Bipolar L=48mm w/ Getriebeübersetzung 19:1 Planetengetriebe
Nema 17 Schrittmotore Bipolar L=48mm w/ Getriebeübersetzung 19:1 Planetengetriebe
Nema 17 Schrittmotore Bipolar L=48mm w/ Getriebeübersetzung 19:1 Planetengetriebe
Nema 17 Schrittmotore Bipolar L=48mm w/ Getriebeübersetzung 19:1 Planetengetriebe
Nema 17 Schrittmotore Bipolar L=48mm w/ Getriebeübersetzung 19:1 Planetengetriebe
Nema 17 Schrittmotore Bipolar L=48mm w/ Getriebeübersetzung 19:1 Planetengetriebe
Nema 17 Schrittmotore Bipolar L=48mm w/ Getriebeübersetzung 19:1 Planetengetriebe
Nema 17 Schrittmotore Bipolar L=48mm w/ Getriebeübersetzung 19:1 Planetengetriebe
Nema 17 Schrittmotore Bipolar L=48mm w/ Getriebeübersetzung 19:1 Planetengetriebe
Nema 17 Schrittmotore Bipolar L=48mm w/ Getriebeübersetzung 19:1 Planetengetriebe
Nema 17 Schrittmotore Bipolar L=48mm w/ Getriebeübersetzung 19:1 Planetengetriebe
$28,85
5 + $28,13
10 + $27,41
50 + $26,69
100 + $25,96
  • Modell: 17HS19-1684S-PG19
  • Lagerbestand: 265

Mögliche Optionen

Dieser Nema 17 Schrittmotor mit 48mm Baulänge und 1.68A Nennstrom, integriert ein Planetengetriebe von 19.19: 1 Übersetzungsverhältnis. Es ist eine gute Lösung für Anwendungen, die bei begrenztem Platzbedarf eine geringe Geschwindigkeit und / oder ein hohes Drehmoment benötigen.


Elektrische Spezifikation

  • Hersteller-Teilenummer: 17HS19-1684S-PG19
  • Motorentyp: Bipolar
  • Schrittwinkel: 0.094 deg
  • Haltemoment ohne Getriebe: 52Ncm(73.6oz.in)
  • Strom/Phase: 1.68A
  • Widerstand/Phase: 1.8ohms
  • Stromspannung: 2.8V
  • Induktivität: 3.2mH ± 20%(1KHz)

Getriebe spezifikationen

  • Getriebetyp: Planetary
  • Übersetzungsverhältnis: 19.19: 1
  • Getriebeeffizienz: 81%
  • Umkehrspiel bei keiner Last: <=1 deg
  • Max. Zulässiges Drehmoment: 3Nm(425oz.in)
  • Moment zulässiges Drehmoment: 5Nm(708oz.in)
  • Maximale axiale Belastung der Welle: 50N
  • Maximale Radialbelastung der Welle: 100N

Physikalische Spezifikation

  • RahmenGröße: 42 x 42mm
  • Motor Länge: 48mm
  • Getriebe länge: 35mm
  • Schaftdurchmesser: Φ8mm
  • Schaftlänge: 20mm
  • D-Schnittlänge: 15mm
  • Anzahl Leiter: 4
  • Leitungslänge: 500mm
  • Gewicht: 560g

Verbindung

A+
A-
B+
B-
Black
Grün
Rot
Blau

Ressourcen

Elektrische Spezifikation
Haltemoment ohne Getriebe(N.m) 0.52
Induktivität(mH) 3.2
Phasenwiderstand(ohm) 1.8
Strom (A) 1.68
Bipolar/Unipolar Bipolar
Physikalische Spezifikation
IP-Bewertung 40
Rahmengröße(mm) Nema 17 (42 x 42)
Getriebetyp Wirtschaft Planetarisch
Körperlänge(mm) 83
Übersetzungsverhältnis 19.19
Umkehrspiel bei keiner Last <=1 deg
Einzelwelle/Doppelwelle Einzelwelle
Abtriebswellentyp D
Schaftdurchmesser(mm) 8
Schaftlänge(mm) 20
Anzahl der Leiter 4
Leitungslänge (mm) 500
Gewicht(g) 560
Feile Größe
17HS19-1684S-PG19_Full_Datasheet.pdf 143.1KB Download
17HS19-1684S-PG19.STEP 2.4MB Download
17HS19-1684S-PG19_Torque_Curve.pdf 174.6KB Download
