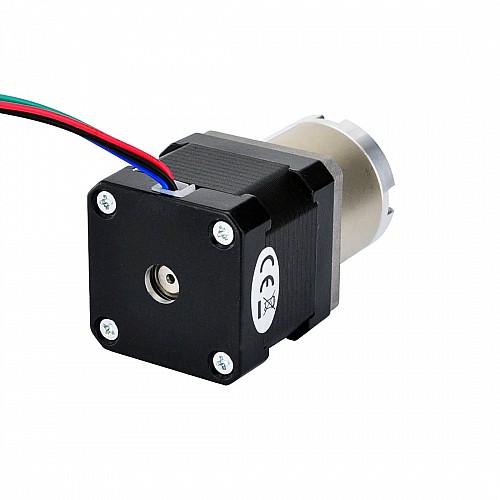

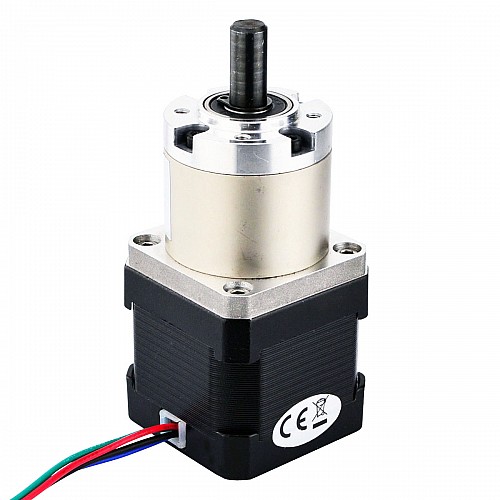

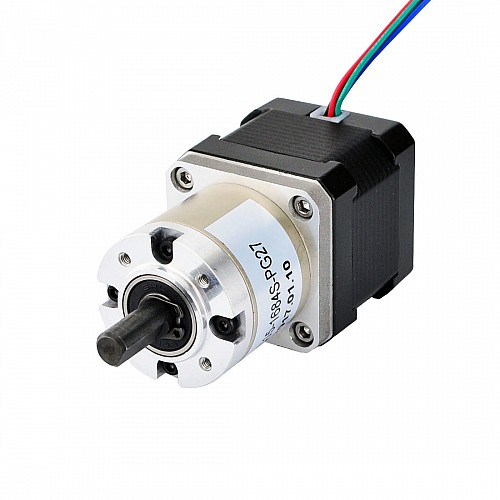

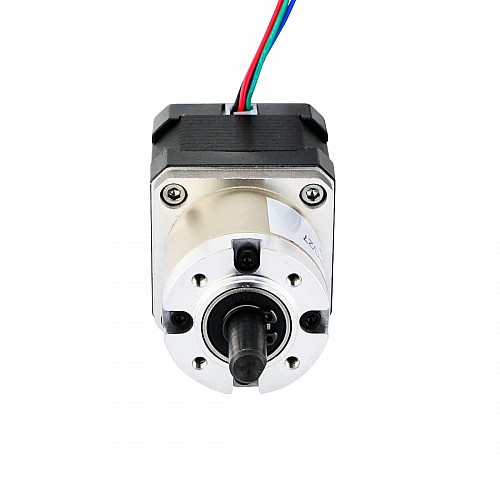

Nema 17 Schrittmotor Bipolar L=40mm mit Übersetzung 27:1 Planetengetriebe

2 Bewertungen - + Bewertung

$28,86

5 + $27,51

10 + $26,27

50 + $25,14

100 + $24,10

Auf Lager: 200
Modell: 17HS15-1684S-PG27
Bruttogewicht: 0.60kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

Deutschland

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Dieser Nema 17 Schrittmotor mit 40mm Gehäuse und 1,68A Nennstrom hat ein integriertes Planetengetriebe mit einem Übersetzungsverhältnis von 26,85:1. Er ist eine gute Lösung für Anwendungen, die nur wenig Platz haben, aber eine niedrige Geschwindigkeit und/oder ein hohes Drehmoment benötigen.

Elektrische Spezifikation

Hersteller-Teilenummer: 17HS15-1684S-PG27
Motor-Typ: Bipolarer Schrittmotor
Schrittwinkel: 0.067deg
Haltedrehmoment ohne Getriebe: 36Ncm(50.98oz.in)
Nennstrom/Phase: 1.68A
Phasenwiderstand: 1.60ohms
Induktivität: 3.10mH ± 20%(1KHz)
Isolationsklasse: B 130°C[266°F]

Spezifikationen des Getriebes

Getriebetyp: Planetengetriebe
Übersetzungsverhältnis: 26.85:1
Wirkungsgrad: 80%
Spiel bei Leerlauf: <=3Grad
Max. zulässiges Drehmoment: 3Nm(424.83oz.in)
Moment Zulässiges Drehmoment: 5Nm(708.06oz.in)
Maximale Axialbelastung der Welle: 50N
Maximale radiale Belastung der Welle: 100N

Physikalische Spezifikationen

Rahmengröße: 42 x 42mm
Länge des Motors: 40 mm
Länge des Getriebes: 35 mm
Wellen-Durchmesser: Φ8mm
Länge der Welle: 20mm
D-Schnitt Länge: 15mm
Anzahl der Leitungen: 4
Länge der Leitung: 500mm
Gewicht: 510g

Anschluss:

A+	A-	B+	B-
Schwarz	Grün	Rot	Blau

Produktart
Produktart	Getriebeschrittmotor
Elektrische Spezifikation
Bipolar/Unipolar	Bipolar
Haltemoment ohne Getriebe(N.m)	0.36
Hat Drehmoment/Schub-Kurve? Drehmoment	Nein
Induktivität(mH)	3.1
Phasenwiderstand(ohms)	1.60
Strom (A)	1.68
Physikalische Spezifikation
Abtriebswellentyp	D
Anzahl der Kabel	4
Einzelwelle/Doppelwelle	Einzelne Welle
Getriebetyp	Wirtschaft Planetarisch
Gewicht(g)	510
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Körperlänge(mm)	75
Leitungslänge(mm)	500
Rahmengröße(mm)	Nema 17 (42 x 42)
Schaftdurchmesser(mm)	8
Schaftlänge(mm)	20
Spiel	<=3 deg
Übersetzungsverhältnis(xx:1)	26.85

Feile	Größe
17HS15-1684S-PG27_Full_Datasheet.pdf	139.61KB	Download
17HS15-1684S-PG27.STEP	2.29MB	Download
17HS15-1684S_Torque_curve.pdf	213.98KB	Download

Schnellsuche Abtriebswellentyp: D, Schaftdurchmesser(mm): 8, Schaftlänge(mm): 20, Anzahl der Kabel: 4, Leitungslänge (mm): 500, Gewicht(g): 510, Einzelwelle/Doppelwelle: Einzelne Welle, Bipolar/Unipolar: Bipolar, Phasenwiderstand(ohms): 1.60, Induktivität(mH): 3.1, Körperlänge(mm): 75, Rahmengröße(mm): Nema 17 (42 x 42), Strom (A): 1.68, Produktart: Getriebeschrittmotor, Haltemoment ohne Getriebe(N.m): 0.36, Übersetzungsverhältnis(xx:1): 26.85, Umkehrspiel bei keiner Last: <=3deg, Getriebetyp: Wirtschaft Planetarisch, IP-Bewertung: 40, Hat Drehmoment/Schub-Kurve? Drehmoment: Nein, Inventarmethode: Spezielles Inventar
