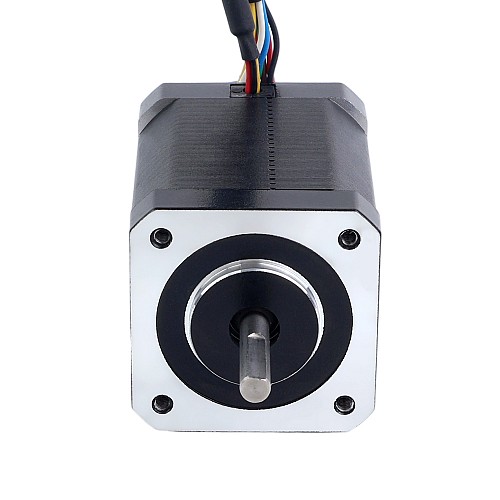

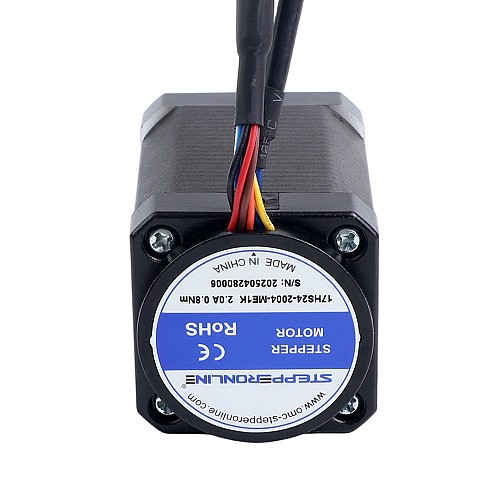

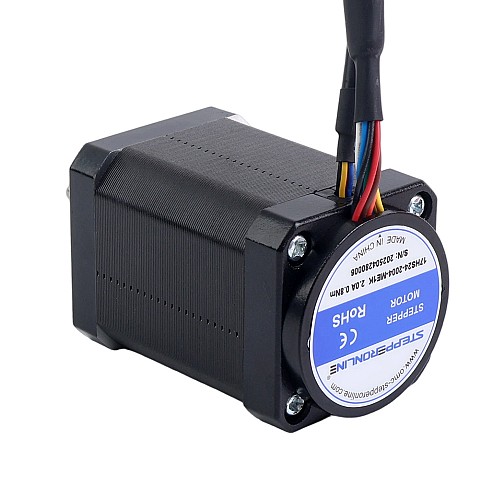

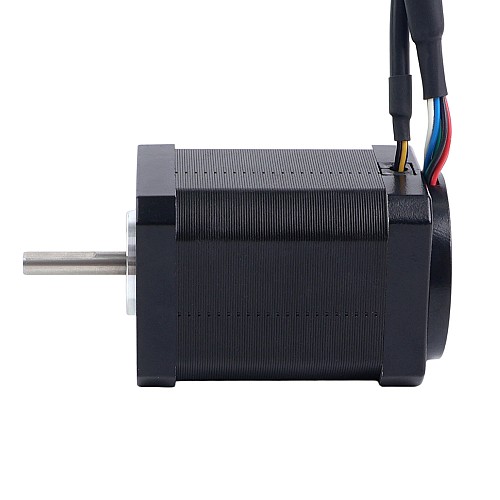

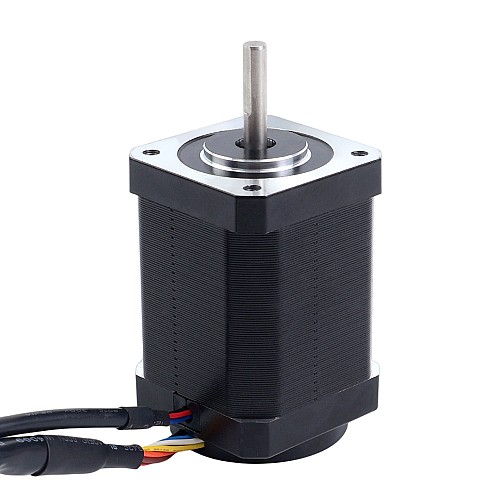

Nema 17 Motor geschlossener Regelkreis 80Ncm(113,29oz.in) magnetischem Geber 1000PPR(4000CPR)

0 Bewertungen - + Bewertung

$18,04

5 + $17,29

10 + $16,61

50 + $15,98

100 + $15,39

Auf Lager: 200
Modell: 17HS24-2004-ME1K
Bruttogewicht: 0.61kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

Deutschland

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Dieser Nema-17-Closed-Loop-Schrittmotor liefert ein Haltemoment von 80Ncm(113,29oz·in) und verfügt über eine kompakte Baulänge von 64,5mm. Er integriert einen hochauflösenden magnetischen Encoder mit 3-Kanal-Ausgang und 1000PPR(4000CPR), was eine präzise Bewegungsrückmeldung gewährleistet.
Die Hauptvorteile des magnetischen Encoders sind seine kompakte Größe und Kosteneffizienz, was ihn ideal für Anwendungen macht, bei denen Platzbeschränkungen und ein hohes Preis-Leistungs-Verhältnis entscheidend sind.

Elektrische Spezifikationen

Hersteller-Artikelnummer: 17HS24-2004-ME1K
Anzahl der Phasen: 2
Schrittwinkel: 1,8°
Haltemoment: 80Ncm(113,29oz.in)
Nennstrom/Phase: 2,0A
Phasenwiderstand: 1,30Ω±10%
Induktivität: 2,70mH±20%(1KHz)
Isolationsklasse: B 130°C[266°F]

Mechanische Spezifikationen

Gehäusegröße: 42×42mm
Baulänge: 64,5mm
Wellendurchmesser: Ø5mm
Wellenlänge: 24mm
D-Type-Wellenlänge: 15mm
Kabellänge: 500mm
Gewicht: 0,52kg

Encoder-Spezifikationen

Ausgangsschaltungstyp: Differenziell
Encoder-Typ: Magnetisch inkremental
Encoder-Auflösung: 1000PPR(4000CPR)
Ausgangssignalkanäle: 3 Kanäle
Mindestversorgungsspannung: 3,3V
Maximale Versorgungsspannung: 5,5V
Ausgangsstrom: 20mA
Ausgangshochspannung: 5V
Ausgangsniederspannung: 0,2V
Maximale Ausgangsfrequenz: 400kHz

Motor- und Encoder-Anschluss

Motor	A+	A-	B+	B-
Kabel	Rot	Schwarz	Gelb	Blau

Encoder	VCC	GND	EA+	EA-	EB+	EB-	EZ+	EZ-
Kabel	Rot	Schwarz	Braun	Orange	Blau	Grün	Gelb	Weiß

Produktart
Produktart	Schrittmotor mit geschlossenem Regelkreis
Elektrische Spezifikation
Art der Ausgangsschaltung	Differential
Ausgabesignalkanäle	3
Encoder Auflösung	1000PPR
Encodertyp	Magnetisch Inkremental
Haltemoment(Ncm)	80
Haltemoment(oz.in)	113.29
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Induktivität(mH)	2.7
Nennstrom(A)	2.0
Phasenwiderstand(ohms)	1.3
Physikalische Spezifikation
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Körperlänge(mm)	64.5
Rahmengröße(mm)	Nema 17 (42 x 42)
Schaftdurchmesser(mm)	5
Schaftlänge(mm)	24

Feile	Größe
17HS24-2004-ME1K_Torque_Curve.pdf	181.75KB	Download
17HS24-2004-ME1K.STEP	791.08KB	Download
17HS24-2004-ME1K_Full_Datasheet.pdf	78.52KB	Download

Schnellsuche Schaftdurchmesser(mm): 5, Schaftlänge(mm): 24, Encoder Auflösung: 1000PPR, Ausgabesignalkanäle: 3, Haltemoment(Ncm): 80, Nennstrom(A): 2.0, Haltemoment(oz.in): 113.29, Phasenwiderstand(ohms): 1.3, Induktivität(mH): 2.7, Körperlänge(mm): 64.5, Rahmengröße(mm): Nema 17 (42 x 42), Produktart: Schrittmotor mit geschlossenem Regelkreis, Art der Ausgangsschaltung: Differential, Encodertyp: Magnetisch Inkremental, IP-Bewertung: 40, Hat Drehmoment/Schub-Kurve? Drehmoment: Nein, Inventarmethode: Spezielles Inventar
