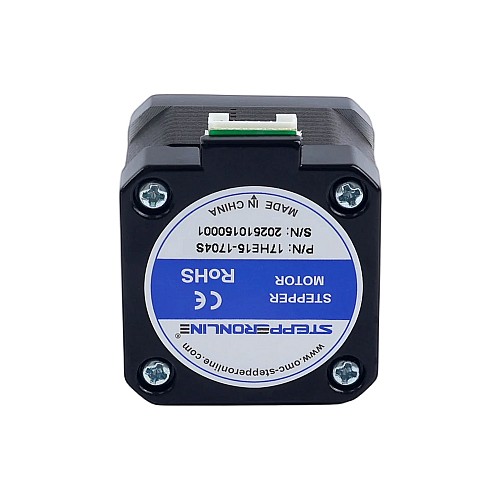

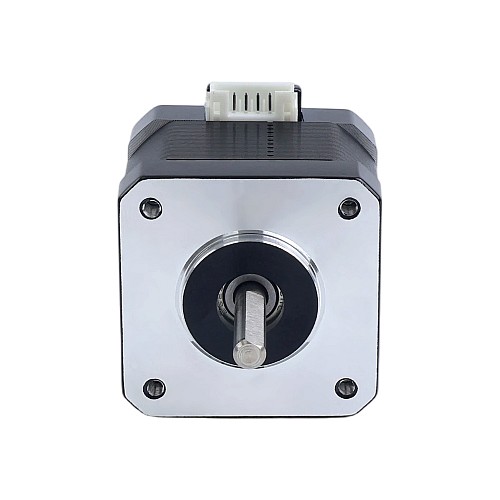

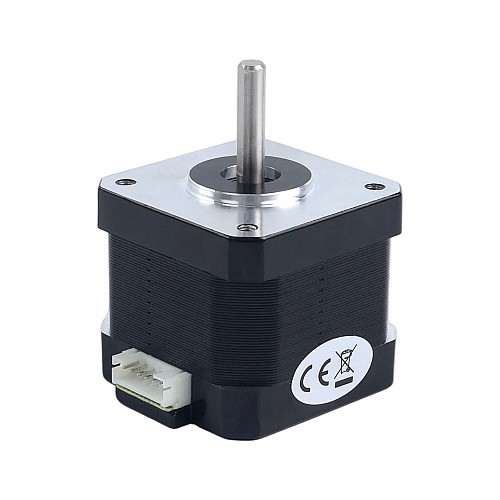

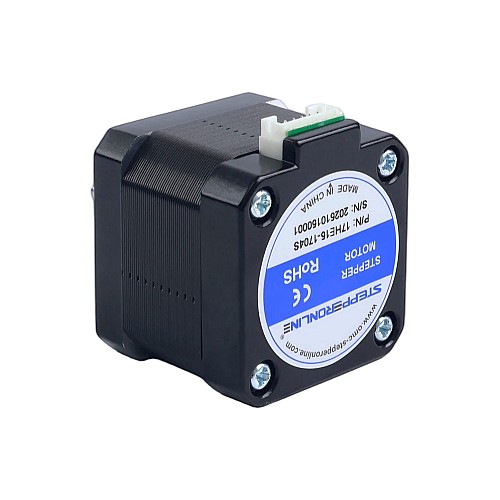

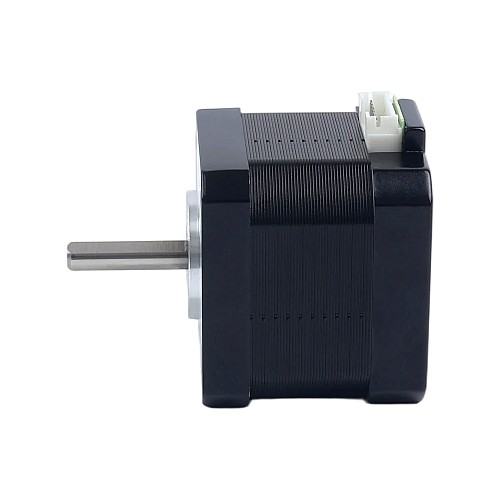

Nema 17 Bipolar Schrittmotor 42Ncm(59,48oz.in) 1,7A 42x42x37,5mm 4 Adern mit 1m Kabel und Stecker

0 Bewertungen - + Bewertung

$5,17

5 + $4,96

10 + $4,76

50 + $4,58

100 + $4,41

Auf Lager: 200
Modell: 17HE15-1704S
Bruttogewicht: 0.31kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

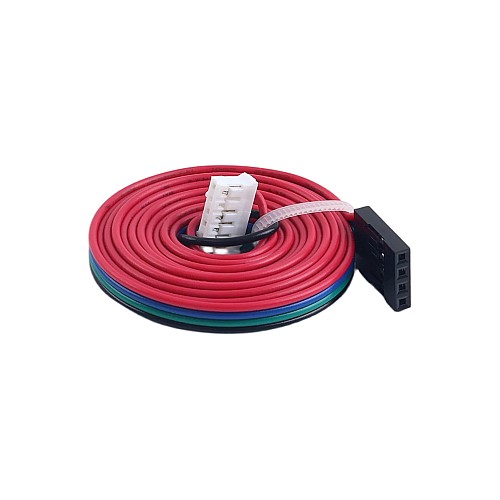

Dieser bipolare Nema-17-Schrittmotor bietet ein Haltemoment von 42Ncm(59,48oz·in) und einen Schrittwin kel von 1,8°. Er ist für einen stabilen und zuverlässigen Betrieb ausgelegt und hat einen Nennstrom von 1,7A pro Phase. Der Motor wird mit einem 1 Meter langen Kabel und einem Harwin-Stecker(weiblich) mit 4 Polen und 2,54mm Rastermaß für eine einfache Plug-and-Play-Installation geliefert. Er ist eine ideale Leistungslösung für hochpräzise Bewegungssteuerungen in Anwendungen wie 3D-Druckern, CNC-Geräten und Roboterprojekten.

Elektrische Spezifikation

Hersteller-Teilenummer: 17HE15-1704S
Motortyp: Bipolarer Schrittmotor
Schrittwinkel: 1,8°
Haltemoment: 42Ncm(59,48oz·in)
Nennstrom/Phase: 1,70A
Phasenwiderstand: 2,3ohms
Induktivität: 4,0mH ±20 %(1 kHz)
Isolationsklasse: B 130 °C [266 °F]

Mechanische Spezifikation

Baugröße: 42 x 42mm
Gehäuselänge: 37,5mm
Wellendurchmesser: Φ5mm
Wellenlänge: 22mm
Anzahl der Anschlüsse: 4
Kabellänge: 1000mm
Gewicht: 270g

Anschluss

A+	A-	B+	B-
Rot	Blau	Schwarz	Grün

Produktart
Produktart	Hybrid-Schrittmotor
Elektrische Spezifikation
Bipolar/Unipolar	Bipolar
Haltemoment(Ncm)	42
Haltemoment(oz.in)	59.48
Hat Drehmoment/Schub-Kurve? Drehmoment	Nein
Induktivität(mH)	4.0
Nennstrom(A)	1.7
Phasenwiderstand(ohms)	2.3
Schrittwinkel(deg.)	1.8
Physikalische Spezifikation
Abtriebswellentyp	D
Anzahl der Kabel	4
Einzelwelle/Doppelwelle	Einzelne Welle
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Kabellänge(mm)	1000
Körperlänge(mm)	37.5
Produktserie	E
Rahmengröße(mm)	Nema 17 (42 x 42)
Schaftdurchmesser(mm)	5
Schaftlänge(mm)	22

Motorwelle
Kabel
Stecker
Encoder
Bremse
Getriebe

Feile	Größe
17HE15-1704S_Full_Datasheet.pdf	171.34KB	Download

Schnellsuche Abtriebswellentyp: D, Schaftdurchmesser(mm): 5, Schaftlänge(mm): 22, Anzahl der Kabel: 4, Einzelwelle/Doppelwelle: Einzelne Welle, Haltemoment(Ncm): 42, Nennstrom(A): 1.7, Haltemoment(oz.in): 59.48, Bipolar/Unipolar: Bipolar, Schrittwinkel(deg.): 1.8, Phasenwiderstand(ohms): 2.3, Induktivität(mH): 4.0, Körperlänge(mm): 37.5, Rahmengröße(mm): Nema 17 (42 x 42), Produktart: Hybrid-Schrittmotor, Produktserie: E, IP-Bewertung: 40, Kabellänge(mm): 1000, Hat Drehmoment/Schub-Kurve? Drehmoment: Nein, Inventarmethode: Spezielles Inventar
