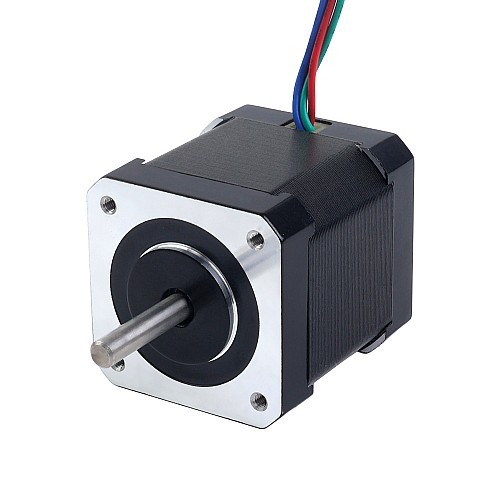

Nema 17 Bipolar 1.8deg 60Ncm(84.97oz.in) 2,5A 42x42x48mm 4 Drähte

0 Bewertungen - + Bewertung

$9,95

5 + $9,48

10 + $9,05

50 + $8,66

100 + $8,31

Auf Lager: 200
Modell: 17HS19-2504S
Bruttogewicht: 0.42kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Dieser Nema 17 bipolare Schrittmotor zeichnet sich durch einen Schrittwinkel von 1,8 Grad und kompakte Abmessungen von 42x42x48mm aus. Er ist mit 4 Drähten ausgestattet, liefert 2,5A pro Phase und bietet ein Haltemoment von 60Ncm(84,97oz.in).

Elektrische Spezifikation

Hersteller-Teilenummer: 17HS19-2504S
Motortyp: Bipolarer Schrittmotor
Schrittwinkel: 1,8°
Haltemoment: 60Ncm(84,97oz.in)
Nennstrom/Phase: 2,5A
Phasenwiderstand: 1,10ohms±10%
Induktivität: 1,75mH±20%(1KHz)
Isolationsklasse: B 130°C[266°F]

Physikalische Spezifikation

Rahmengröße: 42 x 42mm
Gehäuselänge: 48mm
Wellendurchmesser: Φ5mm
Wellenlänge: 24mm
Wellentyp: Rund
Anzahl der Anschlüsse: 4
Kabellänge: 300mm
Gewicht: 358g

Anschluss

A+	A-	B+	B-
Schwarz	Grün	Rot	Blau

Produktart
Produktart	Hybrid-Schrittmotor
Elektrische Spezifikation
Bipolar/Unipolar	Bipolar
Haltemoment(Ncm)	60
Haltemoment(oz.in)	84.97
Hat Drehmoment/Schub-Kurve? Drehmoment	Nein
Induktivität(mH)	1.75
Nennstrom(A)	2.5
Phasenwiderstand(ohms)	1.1
Schrittwinkel(deg.)	1.8
Physikalische Spezifikation
Abtriebswellentyp	O
Anzahl der Kabel	4
Einzelwelle/Doppelwelle	Einzelne Welle
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Kabellänge(mm)	300
Körperlänge(mm)	48
Produktserie	S
Rahmengröße(mm)	Nema 17 (42 x 42)
Schaftdurchmesser(mm)	5
Schaftlänge(mm)	24

Motorwelle
Kabel
Stecker
Encoder
Bremse
Getriebe

Feile	Größe
17HS19-2504S.STEP	754.74KB	Download
17HS19-2504S_Full_Datasheet.pdf	214.6KB	Download

Schnellsuche Abtriebswellentyp: O, Schaftdurchmesser(mm): 5, Schaftlänge(mm): 24, Anzahl der Kabel: 4, Einzelwelle/Doppelwelle: Einzelne Welle, Haltemoment(Ncm): 60, Nennstrom(A): 2.5, Haltemoment(oz.in): 84.97, Bipolar/Unipolar: Bipolar, Schrittwinkel(deg.): 1.8, Phasenwiderstand(ohms): 1.1, Induktivität(mH): 1.75, Körperlänge(mm): 48, Rahmengröße(mm): Nema 17 (42 x 42), Produktart: Hybrid-Schrittmotor, Produktserie: S, IP-Bewertung: 40, Kabellänge(mm): 300, Hat Drehmoment/Schub-Kurve? Drehmoment: Nein, Inventarmethode: Spezielles Inventar
