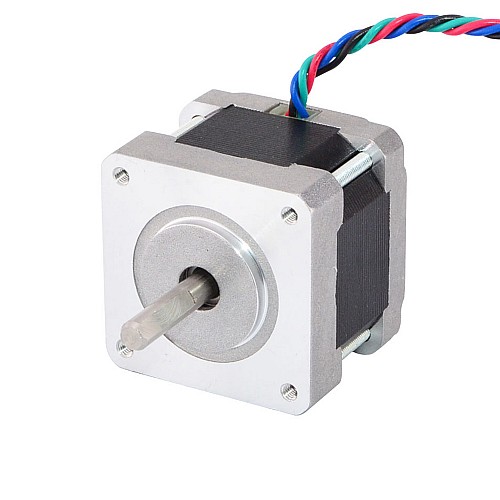

Nema 16 Bipolar 0.9Grad 18Ncm(25.5oz.in) 0.4A 39x39x34mm 4 Drähte

1 Bewertungen - + Bewertung

$14,45

5 + $13,44

10 + $12,56

50 + $11,79

100 + $11,10

Auf Lager: Vorbestellen
Modell: 16HM13-0404S
Bruttogewicht: 0.30kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

(Mindestbestellmenge 20 Stück)

Was bedeutet Vorbestellung?

Ein Vorbestellungsprodukt ist ein Artikel, der derzeit nicht auf Lager ist. Mit Ihrer Bestellung beginnen wir speziell für Ihren Kauf mit der Produktion oder Beschaffung.

Dieser bipolare Nema 16 Schrittmotor hat einen Schrittwinkel von 0,9° und eine Größe von 39x39x34mm. Er hat 4 Drähte, jede Phase zieht 0,4A, mit einem Haltemoment von 18Ncm (25.5oz.in).

Elektrische Spezifikation

Hersteller-Teilenummer: 16HM13-0404S
Motor-Typ: Bipolarer Schrittmotor
Schritt-Winkel: 0.9deg
Haltedrehmoment: 18Ncm(25.5oz.in)
Nennstrom/Phase: 0.4A
Phasenwiderstand: 30Ohm
Induktivität: 43mH±20%(1KHz)
Isolationsklasse: B 130°C[266°F]

Physikalische Spezifikation

Rahmengröße: 39 x 39mm
Länge des Gehäuses: 34mm
Schaft-Durchmesser: Φ5mm
Länge der Welle: 22 mm
Anzahl der Bahnen: 4
Länge der Leitung: 300mm
Gewicht: 210g

Anschluss:

A+	A-	B+	B-
Schwarz	Grün	Rot	Blau

Produktart
Produktart	Hybrid-Schrittmotor
Elektrische Spezifikation
Bipolar/Unipolar	Bipolar
Haltemoment(Ncm)	18
Haltemoment(oz.in)	25.5
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Induktivität(mH)	43
Nennstrom(A)	0.4
Phasenwiderstand(ohms)	30
Schrittwinkel(deg.)	0.9
Physikalische Spezifikation
Abtriebswellentyp	D
Anzahl der Kabel	4
Einzelwelle/Doppelwelle	Einzelne Welle
Gewicht(g)	210
Inventarmethode	Spezielles Inventar
Körperlänge(mm)	34
Leitungslänge(mm)	300
Produktserie	S
Rahmengröße(mm)	Nema 16 (39 x 39)
Schaftdurchmesser(mm)	5
Schaftlänge(mm)	22

Motorwelle
Kabel
Stecker
Encoder
Bremse
Getriebe

Feile	Größe
16HM13-0404S.STEP	1.07MB	Download
16HM13-0404S_Torque_Curve.pdf	105.83KB	Download
16HM13-0404S_Full_Datasheet.pdf	118.85KB	Download
