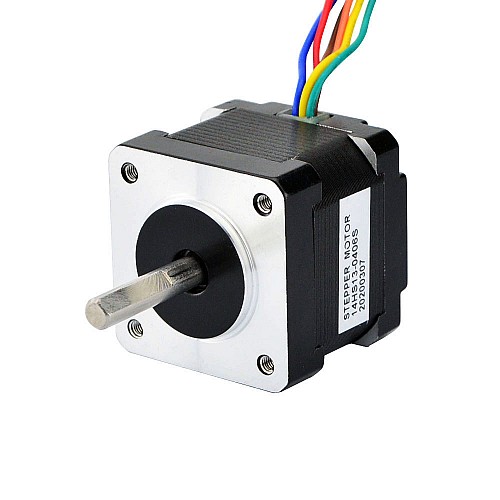

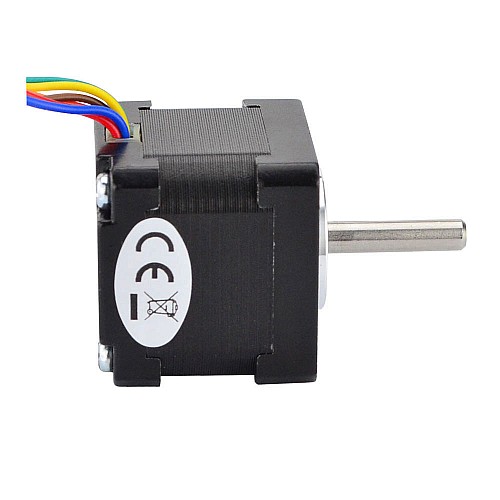

Nema 14 Unipolar 1,8deg 10Ncm(14,16oz.in) 0,4A 35x35x34mm 6 Drähte

0 Bewertungen - + Bewertung

$8,48

5 + $8,08

10 + $7,73

50 + $7,38

100 + $7,08

Auf Lager: Vorbestellen
Modell: 14HS13-0406S
Bruttogewicht: 0.23kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

(Mindestbestellmenge 10 Stück)

Was bedeutet Vorbestellung?

Ein Vorbestellungsprodukt ist ein Artikel, der derzeit nicht auf Lager ist. Mit Ihrer Bestellung beginnen wir speziell für Ihren Kauf mit der Produktion oder Beschaffung.

Dieser Unipolar Nema 14 Schrittmotor mit Schrittwinkel 1.8deg und Größe 35x35x34mm. Es hat 6 Drähte, jede Phase zieht 0,4A, mit Haltemoment 10Ncm(14,2oz.in).

Elektrische Spezifikation

Hersteller-Teilenummer: 14HS13-0406S
Motorentyp: Unipolar Stepper
Schrittwinkel: 1,8deg
Haltemoment: 0,1Nm(14,2oz.in)
Strom/Phase: 0,4A
Widerstand/Phase: 25ohms
Induktivität: 17mH±20%(1KHz)
Isolationsklasse: B 130°C[266°F]

Physikalische Spezifikation

Rahmengröße: 35 x 35mm
Körper Länge: 34mm
Wellendurchmesser: Φ5mm
Schaftlänge: 24mm
D-Schnittlänge: 15mm
Anzahl Leiter: 6
Leitungslänge: 300mm
Gewicht: 170g

Verbindung

Bipolar

A+	A-	B+	B-
Rot	Gelb	Blau	Grün

Unipolar

A+	O+	A-	B+	O-	B-
Rot	Braun	Gelb	Blau	Orange	Grün

Produktart
Produktart	Hybrid-Schrittmotor
Elektrische Spezifikation
Bipolar/Unipolar	Unipolar
Haltemoment(Ncm)	10
Haltemoment(oz.in)	14.2
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Induktivität(mH)	17
Nennstrom(A)	0.4
Phasenwiderstand(ohms)	25
Schrittwinkel(deg.)	1.8
Physikalische Spezifikation
Abtriebswellentyp	D
Anzahl der Kabel	6
Einzelwelle/Doppelwelle	Einzelne Welle
Gewicht(g)	170
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Körperlänge(mm)	34
Leitungslänge(mm)	300
Produktserie	S
Rahmengröße(mm)	Nema 14 (35 x 35)
Schaftdurchmesser(mm)	5
Schaftlänge(mm)	24

Motorwelle
Kabel
Stecker
Encoder
Bremse
Getriebe

Feile	Größe
14HS13-0406S_Torque_Curve.pdf	101.77KB	Download
14HS13-0406S_Full_Datasheet.pdf	119.17KB	Download
