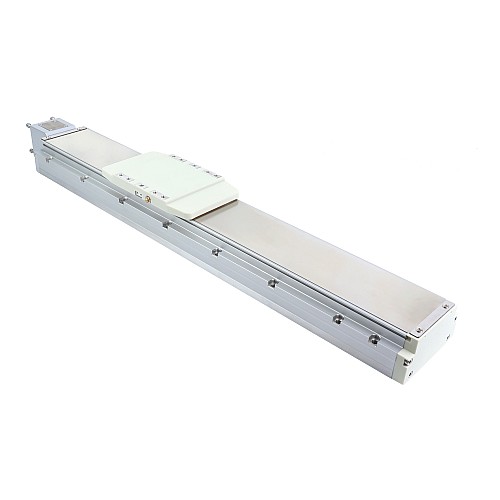

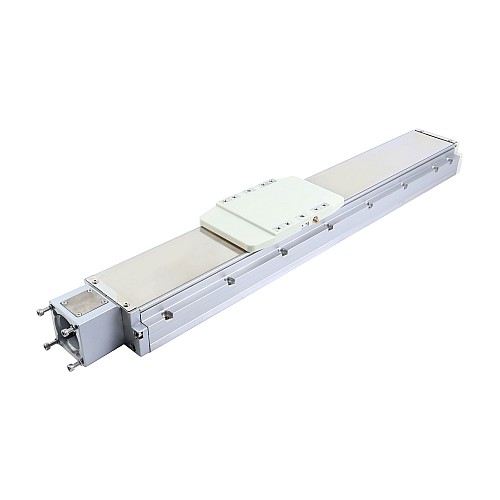

LG12 Serie Kugelgewindetrieb Maximale horizontale/vertikale Nutzlast 88kg/22kg Hub 500mm

0 Bewertungen - + Bewertung

$237,75

5 + $230,81

10 + $224,26

50 + $218,07

100 + $212,22

Auf Lager: 200
Modell: LG12-60DL10S3-500
Bruttogewicht: 15.12kg
Zertifiziert: ISO, CE

Land anklicken für Echtzeitbestand

Versendet von

China

USA

Deutschland

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Dieser LG12-Serie-Kugelgewindetrieb mit staubdichter Linearführung bietet eine maximale horizontale Nutzlast von 88kg(194,01lb) und eine maximale vertikale Nutzlast von 22kg(48,5lb), einen Hub von 500mm(1,64ft) und eine maximale Geschwindigkeit von 500mm/s(1,64ft/s).
Im Gegensatz zu herkömmlichen Linearführungen mit freiliegender Gewindespindel haben wir ein halbgeschlossenes, staubdichtes Design gewählt, das effektiv verhindert, dass Produktionsrückstände in den Aktuator gelangen. Die LG-Serie zeichnet sich durch ein einfaches Design und hohe Kosteneffizienz aus. Sie eignet sich ideal als Ersatz für pneumatische Aktuatoren in Anwendungen, die höhere Leistung und Präzision erfordern. Vorteile sind hohe Genauigkeit, gute Effizienz, hervorragende Wärmeableitung, einfache Installation und niedrige Wartungskosten.

Artikelnummer: LG12-60DL10S3-500
Spindeltyp: Kugelgewindetrieb
Positionsgenauigkeit: ±0,01mm
Kugelgewinde-Steigung: 10mm(0,033ft)
Maximale Geschwindigkeit: 500mm/s(1,64ft/s)
Maximale horizontale Nutzlast: 88kg(194,01lb)
Maximale vertikale Nutzlast: 22kg(48,5lb)
Nennschubkraft: 694N
Sensortyp: NPN
Anzahl der Sensoren: 3
Kugelgewinde-Qualität: C7
Kugelgewinde-Durchmesser: Φ16mm
Motorrahmen: 60mm-Servomotor(400W)
Hub: 500mm(1,64ft)
Eingangswellenlänge: 30mm
Eingangswellendurchmesser: 14mm

Kompatible Motoren:

1. AC-Servomotoren

RS-Serie: A6-RS400H2A1-M17 und A6-RS400H2B1-M17(mit Bremse)
EC-Serie: A6-EC400H2A1-M17 und A6-EC400H2B1-M17(mit Bremse)
PN-Serie: A6-PN400H2A1-M17 und A6-PN400H2B1-M17(mit Bremse)

2. DC-Servomotoren

RS-Serie: DSY-RS400L2A2-M17S und DSY-RS400L2B2-M17S(mit Bremse)
C-Serie: DSY-C400L2A2-M17S und DSY-C400L2B2-M17S(mit Bremse)

Bitte beachten Sie: Dieser Linearantrieb wird standardmäßig mit 3 fotoelektrischen Sensoren geliefert. Bei Bedarf können weitere über diesen Link erworben werden.

Physikalische Spezifikation
Durchmesser der Eingangswelle(mm)	14
Höchstgeschwindigkeit(ft/s)	1.64
Höchstgeschwindigkeit(mm/s)	500
Inventarmethode	Spezielles Inventar
Länge der Eingangswelle(mm)	30
Maximale horizontale Nutzlast(kg/lb)	88/194.01
Maximale vertikale Nutzlast(kg/lb)	22/48.5
Motoraufbauposition	Direktanschluss
Motorflansch	60mm Servomotor
Nennschub(N)	694
Spindelsteigung(mm/ft)	10/0.033
Strichlänge(mm/ft)	500/1.64
Typ des Linearmotors	Eingebaute Schraube
Übertragungsart	Kugelgewindetrieb
