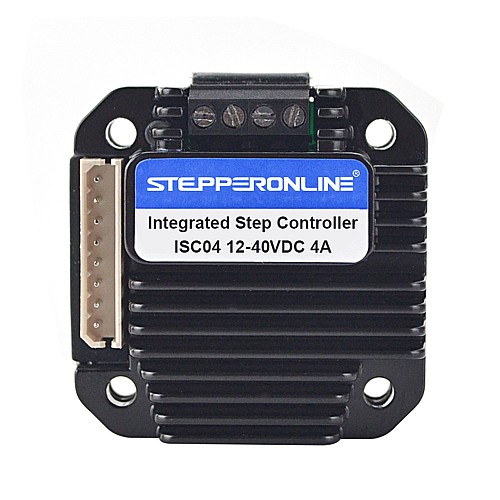

Integrierte Schrittmotorsteuerung 1.5-4A 12-40VDC zum NEMA 17,23 Schrittmotor

Der ISC04 ist ein in einen Mikroprozessor integrierter, spannungsgesteuerter Miniatur-Schrittmotor-Controller. Es ist ganzheitlich für Schrittmotoren konzipiert und einfach zu steuern. Mit ISC04 kann die Motordrehzahl durch eine analoge Spannung gesteuert werden. Es ist einfach, stabil und kostengünstig. ISC04 kann einen einstellbaren Phasenstrom von 0 - 4 A über eine Eingangsspannung von 10 - 40 VDC bereitstellen Der Mikroprozessor des ISC04 kann die aktuelle Geschwindigkeit auf die gewünschte Geschwindigkeit hochfahren. In 0,3 Sekunden kann auf 1250 U / min gesprungen werden. Dieses Merkmal ermöglicht das plötzliche Erhöhen der gewünschten Geschwindigkeit. Mit dem ISC04 kann die Motordrehzahl auf zwei Arten durch eine analoge Spannung gesteuert werden: ein externes Potentiometer oder eine externe Spannung. Der ISC04-Treiber kann den Motor ohne Benutzersteuergerät betreiben. Gleichzeitig kann der ISC04 mit der Hochgeschwindigkeitsstromkompensationsfunktion die Auswirkungen kompensieren, die durch die gegenläufige elektromotorische Kraft verursacht werden, die beim Hochdrehen des Motors entsteht.
Der ISC04 kann nahtlos über Anpassungsflansche an den Schrittmotor der Serien NEMA 17, 23 montiert werden. Das Gehäuse besteht aus Aluminium-Druckguss, das einen robusten, dauerhaften Schutz bietet und die Wärmeableitung verbessert.

Hauptmerkmale

• Miniaturgröße 42.3 x 42.3 x 16.5mm
• Integriert für den nahtlosen Einbau in Motoren sowie eigenständiges Arbeiten
• Präzisionsgussgehäuse aus Aluminium, robust und robust, gute Wärmeableitung
• Weitbereichseingangsspannung
• 0 - 4 A einstellbarer Ausgangsstrom
• Mikroschrittauflösungen 3200
• Doppelte Voll-H-Brücke mit PWM-Konstantstromregelung
• Selbstimpulserzeugung, automatischer Betrieb beim Einschalten
• Drehzahlregelung durch externes Potentiometer 0.75 - 1250RPM
• Geschwindigkeitskontrolle durch 0 - 5V Spannungseingang 0.75 - 1250RPM
• 0,3 Sekunden Beschleunigungszeit
• Schalten Sie die Steuerung Run / Stop, Richtung, Aktivieren / Herunterfahren
• Automatische Stromreduzierung / Energieeinsparung

Elektronische Spezifikationen

• Ausgangsspitzenstrom: 1.5 - 4A
• Eingangsspannung: 12 - 40VDC
• Geschwindigkeitsbereich: 40HZ - 67KHz, 0.75 - 1256RPM(for 1.8deg motors)
• Isolationswiderstand: Mehr als 100MΩ
• Spannungsfestigkeit: 500VAC for 1MIN.

Betriebsumgebung und andere Spezifikationen(Tj = 25℃/77℉)

• Kühlung: Natürliche Kühlung
• Arbeitsumfeld: Vermeiden Sie Staub, Ölnebel und ätzende Gase
• Feuchtigkeit: Weniger als 80% RH
• Betriebstemperatur: -40℃ - 85℃
• Vibration: 3G Max
• Lagertemperatur: -50℃ - 150℃
• Größe: 42.3 x 42.3 x 16.5mm
• Gewicht: 54.6 g(1.926oz)
